锥齿轮曲柄联动传动机构三维设计

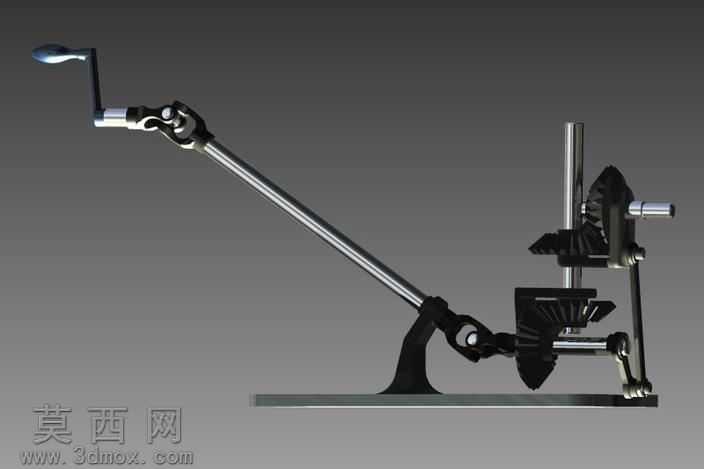

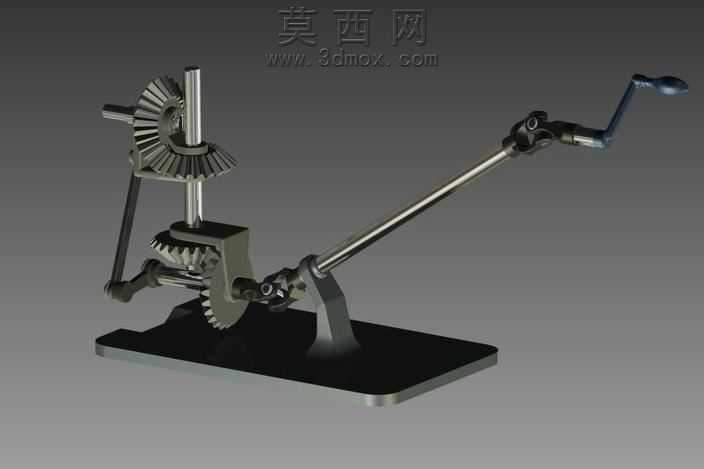

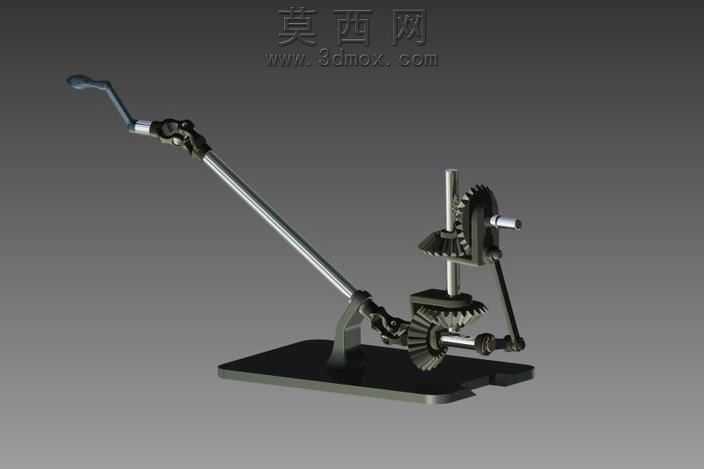

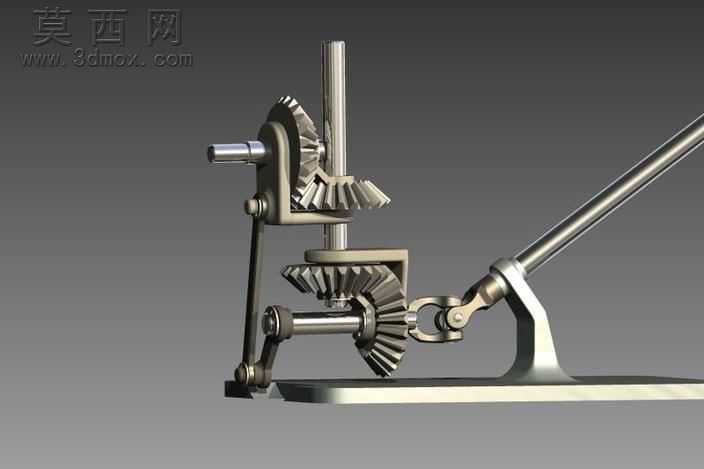

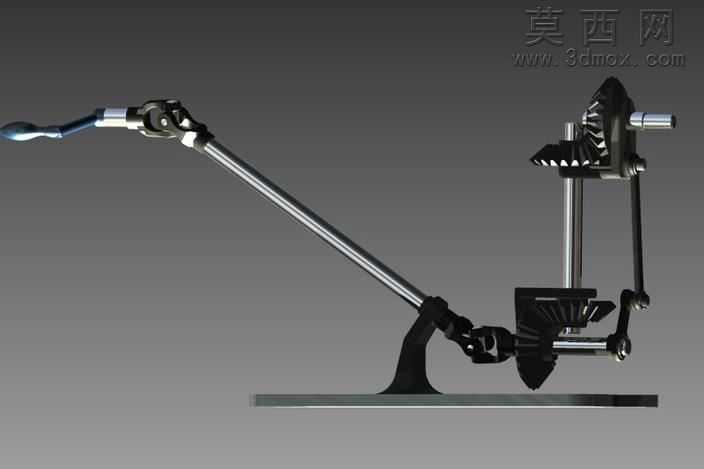

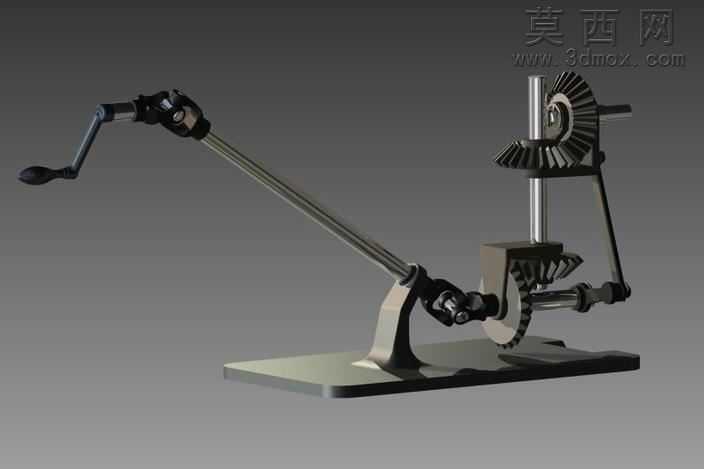

本作品为锥齿轮与曲柄组合的空间传动联动机构三维模型，采用Autodesk Inventor完成全参数化建模与装配校验，建模过程严格遵循机械设计公差规范，对每一个零件的尺寸链进行了完整推演，确保各运动部件之间无干涉、传动路径顺畅。模型构建阶段首先完成基座的基准建模，以安装底板为装配基准面，依次搭建竖直轴系、水平轴系的支撑结构，所有轴段的直径、轴承安装位、齿轮定位台阶均按照标准机械传动参数设定，保证结构的合理性与可加工性。齿轮部分采用精确的锥齿轮齿廓建模，按照等顶隙收缩齿的参数生成渐开线齿面，对齿顶高、齿根高、分度圆锥角、齿宽等参数进行精准设定，还原锥齿轮实现垂直交错轴传动的核心特性，两组锥齿轮分别布置于竖直轴与上下两根水平轴之间，实现动力在垂直方向与水平方向的换向传递。曲柄连杆部分严格按照曲柄摇杆机构的运动原理建模，对曲柄销、连杆大头与小头的铰接位、摇杆支撑座的转动副进行了同轴度约束，所有铰接位置均预留了标准转动间隙，模拟真实铰接副的运动状态，避免运动过程中出现卡滞。材质渲染阶段，对金属结构件统一赋予抛光合金钢材质，调整金属粗糙度、反射率参数，还原金属零件的哑光金属质感，基座部分赋予磨砂金属材质区分支撑结构与传动部件，场景采用柔和的三点布光，突出齿轮齿面、连杆铰接处的结构细节，清晰展现各部件的装配关系与空间位置。设计思路上，该机构旨在演示空间交错轴的动力传递与曲柄连杆的运动转换结合效果，通过锥齿轮组将输入轴的转动换向传递至不同轴向的输出端，再通过曲柄连杆结构将转动转化为往复摆动，完整呈现复合传动机构的运动逻辑，可用于机械原理教学演示、传动方案验证参考，所有零件均为可编辑参数化模型，可根据实际传动比、负载需求调整齿轮模数、齿数、曲柄长度等参数，适配不同的设计场景。
