汽车发动机老式化油器三维结构设计

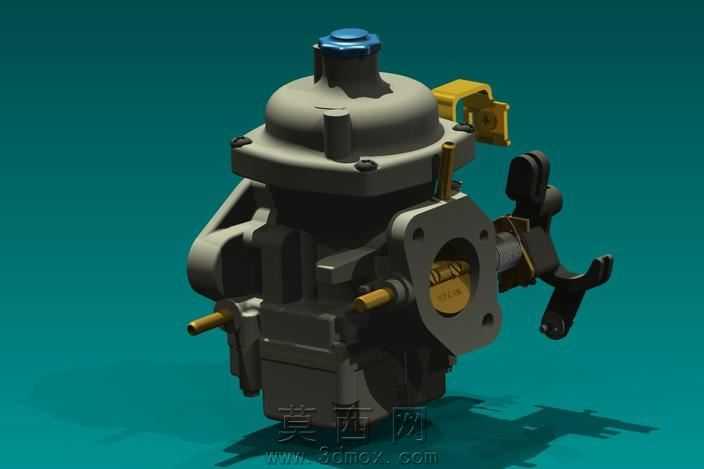

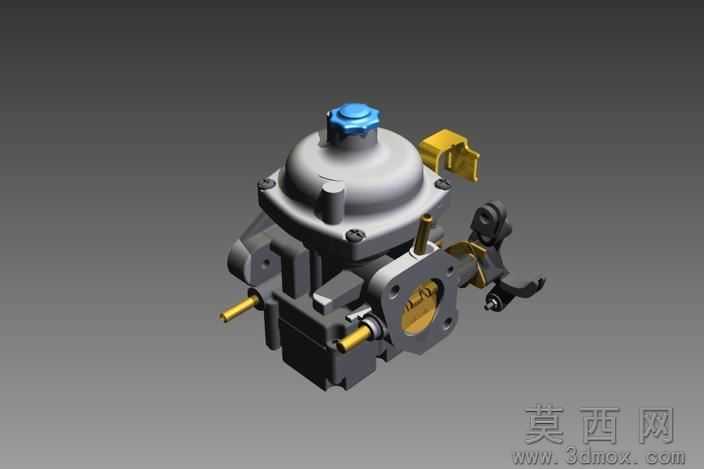

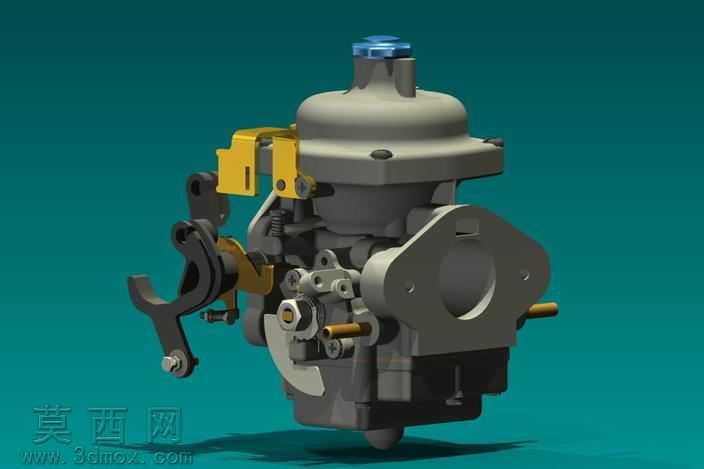

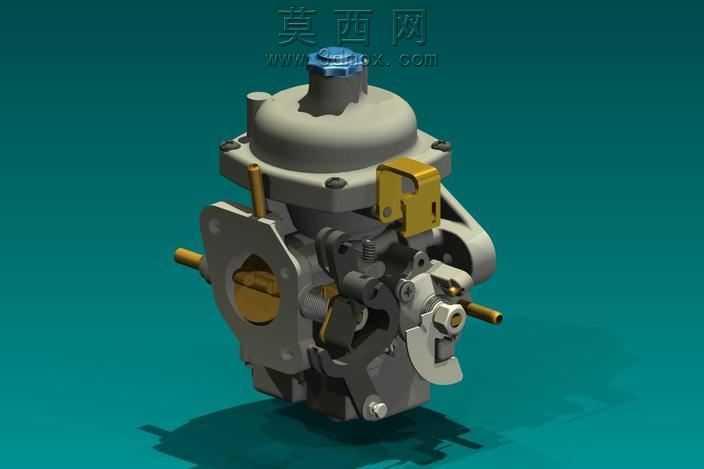

本作品为老式汽车化油器的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际装配约束完成整体组装，完整还原了传统化油器的真实结构与功能布局。建模阶段针对化油器的各个功能部件做了精细化还原：顶部的燃油室上盖做了圆角过渡处理，匹配蓝色的加注口盖结构，还原了密封盖的卡扣限位结构；中部的浮子室壳体采用压铸铝质感的材质设定，表面做了哑光金属质感处理，还原了老式化油器铸铝壳体的粗糙磨砂质感，壳体上的固定螺栓、安装孔位都按照实际尺寸做了等比例还原，螺栓头的六角结构、螺纹段的细节都做了精细化刻画，没有出现结构缺失或比例失真的问题。侧面的节气门操纵机构做了运动结构的还原，包括金色的燃油接头、黑色的摇臂组件、复位弹簧结构都按照实际装配关系做了约束设置，能够直观展示节气门开度调节的联动逻辑；节气门安装法兰面做了密封槽、固定通孔的细节刻画，匹配进气道的内部空腔结构，还原了化油器与进气歧管连接的安装结构。渲染阶段采用了工作室渐变灰色背景，搭配三点布光方案，主光源从左上方45度投射，突出化油器壳体的金属质感与结构轮廓，辅光源补光消除暗部死黑，轮廓光勾勒部件边缘，让各个功能部件的层次更加清晰；材质设定上区分了不同零件的材质属性：铸铝壳体采用低反光的磨砂金属材质，黄铜燃油接头采用高反光的金色金属材质，操纵摇臂、弹簧采用发黑处理的黑色金属材质，顶部加注盖采用蓝色塑料材质，不同材质的粗糙度、反光度参数都做了针对性调整，让渲染效果贴近真实零件的视觉质感。设计过程中重点还原了老式化油器的燃油供给、空气混合的核心结构逻辑，浮子室的油面控制结构、量孔通道、节气门与阻风门的联动结构都在模型中做了对应体现，既可以作为老式汽车燃油系统的教学演示模型，也能够为复古车辆配件的复刻设计提供三维参考依据，整体模型装配关系正确，无干涉错位问题，结构细节完整，能够清晰展示传统化油器的构造特点与工作原理。
