蓝色SC型光纤连接插头结构设计

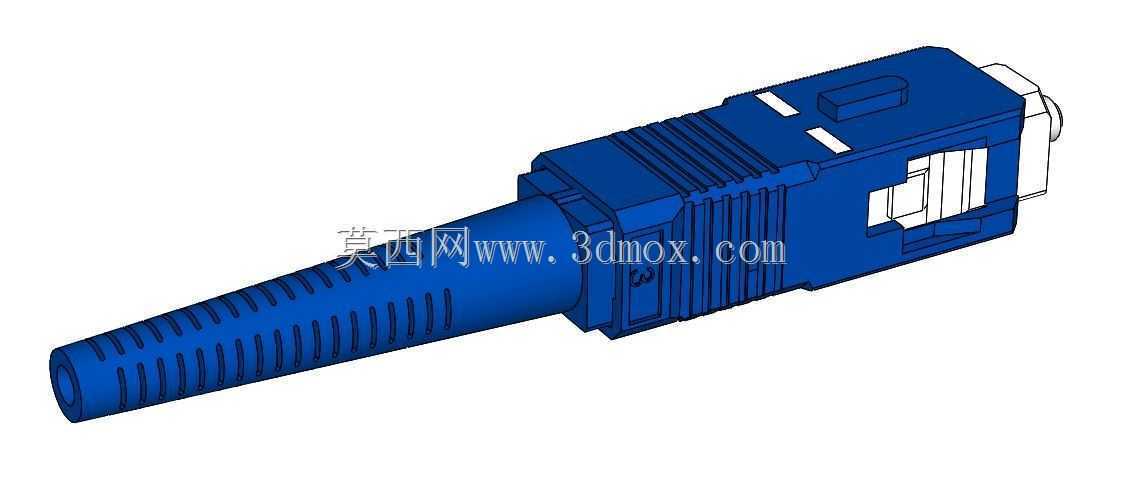

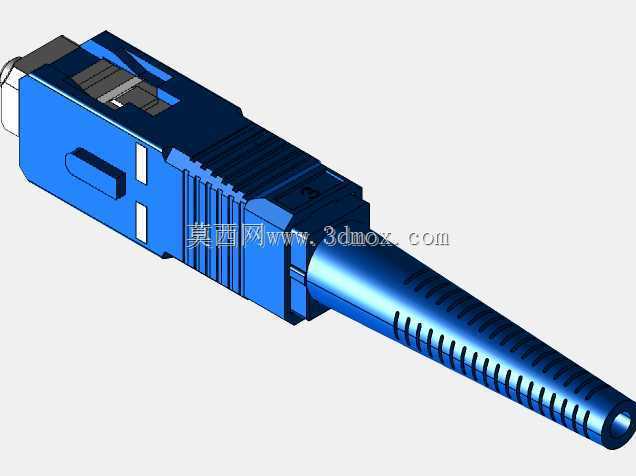

　　在光纤通信链路的搭建场景中，这类SC型连接插头是实现光纤端面对接、保障光信号低损耗传输的核心无源部件，常见于光纤配线架、光端机、光纤收发器、工业光网终端的端口连接环节，不管是数据中心机房的布线工程、厂区工业以太网的光链路铺设，还是广电信号传输、安防监控系统的光纤组网，都需要依靠这类接头完成光纤与设备、光纤与光纤之间的可拆卸连接，避免光纤熔接带来的不可逆固定问题，方便后期链路调整、故障排查与设备更换。从结构设计逻辑来看，这款接头整体采用插拔式卡接结构，主体外壳采用工程塑料注塑成型，尾部的锥形带防滑槽结构是为了给光纤尾套提供安装限位，同时分散光纤弯折时的应力，避免光纤在接头根部出现过度弯折导致的光损耗骤增甚至纤芯断裂问题，

　　外壳表面的多道环形防滑筋，既可以在插拔操作时增加手指与接头的摩擦力，方便施工人员快速完成插拔动作，也能增强外壳本身的结构强度，减少日常插拔过程中外壳开裂的风险。接头中部的卡扣结构是SC连接器的典型特征，采用推拉式锁紧设计，插入适配的SC法兰盘或设备端口时，卡扣会自动卡入端口的卡槽内实现轴向固定，避免设备运行过程中受外力拉扯导致接头松动、光链路中断，拆卸时只需向外拉动接头即可解锁，相比螺纹锁紧式的光纤接头操作效率更高，非常适合高密度布线的机房场景，能够在狭小的配线架空间内完成快速插拔操作，不会因为拧动螺纹干扰相邻的其他链路。从安装边界与尺寸适配角度来说，这款接头的插芯端严格遵循SC接口的通用尺寸规范，插芯端面的突出量、

　　外壳的插拔导向段长度都符合行业通用标准，能够和所有标准SC型法兰、设备光端口实现互换适配，不需要针对特定品牌的端口做结构修改；接头尾部的护套安装位尺寸匹配常规2.0mm或3.0mm外径的光纤紧套层，压接之后能够提供足够的拉脱力，满足日常布线过程中的拉扯受力要求，不会出现光纤纤芯与接头主体脱离的问题。在实际建模过程中，需要重点关注插芯与外壳的同轴度公差，插芯作为光纤纤芯的定位部件，其轴线与接头插拔方向的同轴度直接决定了对接时的纤芯对准精度，要是同轴度偏差过大，会导致两根对接光纤的纤芯错位，插入损耗会大幅升高，甚至出现光链路不通的问题；同时外壳内部的卡槽定位尺寸也需要严格控制，保证接头插入端口后插芯端面能够和对接端的插芯端面紧密贴合，

　　避免端面之间出现空气间隙导致的菲涅尔反射，影响光信号的传输质量。另外，接头上的白色标识块是用于区分光纤收发通道或者单多模类型的结构，建模时预留了标识粘贴或者一体成型的位置，方便施工人员在多链路布线时快速识别对应链路，减少接线错误的概率；接头尾部的锥形过渡段采用渐变直径设计，从尾部的光纤入口到主体段平滑过渡，没有尖锐的棱角，既可以避免安装尾套时出现应力集中，也能在光纤弯折时提供均匀的支撑力，让弯曲应力沿着锥形段逐步分散，而不是集中在某一个截面位置，大幅提升接头的抗弯折疲劳寿命。在工业现场的复杂使用环境下，这类接头的外壳材料需要具备一定的耐温、耐老化性能，建模时也考虑了材料成型的工艺性，外壳的壁厚设计均匀，没有过厚的胶位区域，避免注塑过程中出现缩痕、气泡等成型缺陷，卡扣部位的壁厚做了针对性的减薄处理，保证卡扣具备足够的弹性变形量，多次插拔之后不会出现塑性变形导致锁紧失效的问题。
