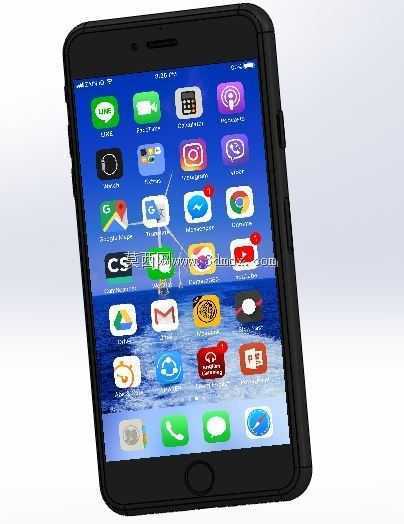

iPhone7Plus智能手机外观结构三维建模

　　本次建模围绕直板大屏智能手机的整机外观结构展开，还原了一体化金属中框搭配玻璃后盖的经典机身形态，建模过程中优先考虑消费电子类产品的人机交互边界与装配公差预留逻辑，所有曲面过渡均遵循量产机型的R角控制规范，避免出现锐边、棱角等不符合手持使用场景的结构特征。从实际应用场景来看，该模型可用于手机保护套结构设计、桌面展示场景搭建、数码产品周边配件的适配校核，也可作为消费电子结构设计入门阶段的逆向建模练习素材，帮助从业者熟悉薄壁类曲面产品的建模思路与公差控制方法。在功能特性还原上，建模完整复刻了机身背部的后置双摄模组开孔、补光灯位置、降噪麦克风开孔，机身侧部的音量按键、静音拨片、电源按键的凸起高度与按压行程预留空间，底部的扬声器开孔、

　　充电接口位置、耳机麦克风开孔的排布逻辑，所有开孔位置均参考实际量产机型的内部堆叠约束，不会出现与内部主板、电池模组干涉的错位问题。设计思路上，整机采用自顶向下的建模逻辑，先确定机身整体长宽高的基准边界，再依次拆分中框、后盖、摄像头装饰件、按键等独立零部件，每个零部件之间预留0.1mm的装配间隙，模拟实际生产中的装配公差累积，后盖表面的品牌标识区域采用浅浮雕式的曲面偏移处理，还原真机的蚀刻标识效果，摄像头区域的凸起高度控制在1.2mm，既符合实际成像模组的堆叠厚度要求，也兼顾了机身平放时的稳定性，避免出现摄像头区域直接接触桌面造成磨损的问题。外形尺寸方面，整机长度控制在158.2mm，宽度77.9mm，机身厚度7.3mm，

　　摄像头凸起区域总厚度8.5mm，所有边角的R角过渡半径统一为3.5mm，符合单手握持时的手掌贴合弧度，中框部分采用微弧过渡设计，从后盖玻璃到中框金属面的衔接处做了0.2mm的倒角处理，消除拼接处的台阶感，模拟实际量产机型的2.5D弧面衔接效果。安装边界层面，建模时预留了屏幕总成的装配槽位，槽位深度0.8mm，可适配厚度0.7mm的2.5D玻璃面板，中框内侧预留了卡扣位与粘胶槽，粘胶槽宽度0.6mm，深度0.2mm，符合消费电子类产品常用的泡棉胶粘接工艺要求，按键部分采用独立分体建模，按键与中框开孔之间预留0.15mm的活动间隙，保证按键按压时无卡滞、晃动量控制在合理范围内。从结构设计的实操角度来看，

　　这类薄壁曲面产品的建模核心在于曲面连续性的控制，所有外观面均达到G2连续标准，避免出现曲面折痕、反光不均的问题，后盖与中框的分型线设置在机身侧部的视觉隐蔽区域，符合实际量产机型的模具分型逻辑，不会在外观主面上留下合模线痕迹，摄像头装饰圈采用独立零件建模，与后盖开孔之间预留0.05mm的过盈配合量，模拟实际生产中的压装装配工艺。在实际选型与配件适配场景中，该模型可直接导入结构设计软件，用于校核手机壳、钢化膜、镜头保护圈等周边配件的尺寸匹配度，无需再重新测绘整机外形尺寸，能大幅缩短周边配件的开发周期，建模过程中对所有易磨损的边角位置都做了加厚处理，还原真机的抗跌落结构设计逻辑，中框四个边角位置的壁厚比其他区域厚0.3mm，模拟实际机型的边角缓冲结构，降低跌落时的结构破损概率。
