蝴蝶式尼龙空心墙锚紧固结构设计

　　日常做家装机电配套、轻质隔墙安装的结构设计时，最常碰到的痛点就是空心砖、石膏板、轻质蜂窝墙这类基层没有足够握裹力，普通膨胀螺栓打进去直接晃，受力稍大就整块基层崩裂拽出，这款蝴蝶式尼龙墙锚就是专门针对这类低强度空心基层开发的紧固方案。

　　从实际使用场景来看，不管是家装场景里在石膏板隔墙上挂弱电箱、小型置物架、壁挂式路由器，还是工装场景里在空心砖墙面固定消防烟感底座、明装线管线卡、小型设备支架，甚至是装配式建筑的轻质隔墙板上固定饰面挂件，这款锚栓都能适配。和传统金属膨胀螺栓不同，它不需要基层有足够的实体厚度来提供膨胀挤压力，完全靠撑开后的蝴蝶翼片贴在空心墙体的内壁背面，靠面接触分散拉力，不会像尖头自攻螺丝那样直接把石膏板拧穿豁口。

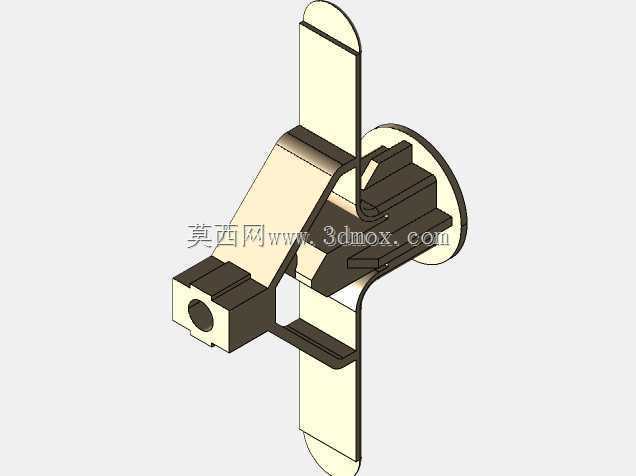

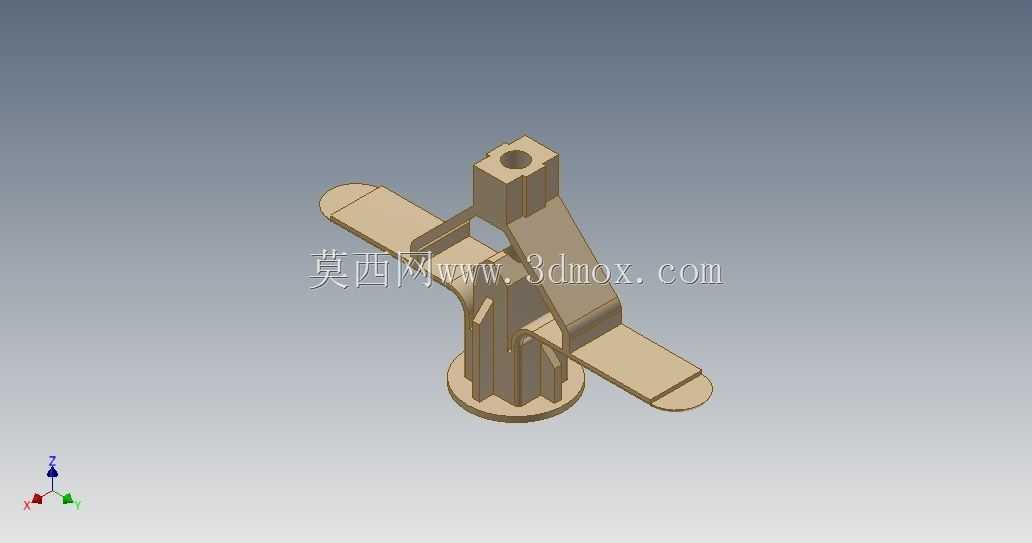

　　结构设计上，主体采用改性尼龙一体注塑成型，整体分为三个功能段：最底部是带导向锥的插入段，做了细微的轴向筋条，插入预先打好的安装孔时能自动居中，不会歪卡，插入过程中两侧的蝴蝶翼是收拢贴在主体柱身上的，不需要额外的辅助工具去捏合翼片，直接推就能塞到孔里；中间段是翼片铰接位，两个对称的翼片通过一体注塑的薄壁活铰和主体连接，当锚栓被推入墙体空腔后，只要拧入配套的自攻螺丝，螺丝往前顶的过程中就会把两个翼片沿着铰接点向外撑开，最终形成垂直于锚栓轴线的两个支撑翼，完全贴在空心墙的内侧面，这个结构的好处是受力时拉力直接通过翼片传递到墙体背面的整面基层，受力面积比普通塑料膨胀管大了近二十倍，哪怕是9mm厚的普通纸面石膏板，单颗锚栓的垂直拉拔力也能做到足够承载常规小型挂件的重量，不会出现拉穿基层的问题；最顶部是带法兰边的限位段，法兰盘直径比安装孔大2mm左右，插入锚栓时法兰边会贴在墙面外表面，既可以防止锚栓被完全推入空腔里掉进去，又能在拧螺丝的时候给锚栓提供反向支撑，避免锚栓跟着螺丝一起空转。

　　安装边界这块，设计时已经做了适配通用安装场景的尺寸考量：常规款适配的安装孔直径为8mm，钻孔深度只需要比锚栓总长度深3-5mm即可，不需要像金属膨胀螺丝那样要求钻孔深度远超螺栓长度，哪怕是厚度只有10mm的空心墙板，只要墙体背面有大于15mm的空腔空间，就能让翼片完全撑开；适配的自攻螺丝直径为3.5-4mm，螺丝长度需要根据被固定件的厚度选择，要保证螺丝拧入锚栓后能伸出锚栓前端至少5mm，才能顺利把两翼完全顶开。这里要注意实际安装时的细节：钻孔时要尽量保证孔道垂直于墙面，不要斜钻，不然翼片撑开时会出现一侧贴墙一侧悬空的情况，受力不均会大幅降低拉拔承载力；如果是在带饰面的墙面上安装，钻孔时可以先低速钻透饰面再高速钻基层，避免饰面崩边。

　　和普通的拧入式塑料膨胀管比，这款蝴蝶锚的尼龙材质本身有很好的韧性，不会像回收料做的膨胀管那样一拧就裂，也不会像金属锚栓那样在潮湿环境里生锈流黄渍污染墙面，在卫生间、厨房这类相对潮湿的轻质隔墙场景里用，长期使用也不会出现锈蚀失效的问题。另外翼片的边缘做了圆角过渡，撑开时不会割伤空心墙板的内壁，哪怕是比较脆的石膏空心条板，也不会因为翼片撑开把基层顶裂。做三维建模的时候，要特别注意铰接薄壁的厚度控制，太厚了翼片掰不动，螺丝拧入时无法顺利撑开，太薄了注塑时容易缺胶，反复开合容易断，一般0.3-0.4mm的壁厚是比较合适的，既能保证足够的铰接弯折寿命，又能让翼片在螺丝顶推时顺利展开。另外主体柱身的内孔要做轻微的锥度，靠近前端的内孔直径略小，螺丝拧入时能产生足够的涨紧力，让锚栓在孔道里不会周向转动，同时也能让翼片的撑开过程更线性，不会出现螺丝拧了一半翼片突然弹开的情况。

　　从选型适配的角度说，这款锚栓不适合用于实心混凝土、实心砖这类没有空腔的基层，在实心基层里翼片无法撑开，反而会因为锚栓和孔壁的接触面积小导致握裹力不足；也不适合用于吊挂重量超过5kg的重型设备，比如大尺寸的壁挂电视、储水式电热水器这类重载场景，还是需要用贯穿式螺栓或者实体墙专用膨胀件。但在所有轻质空心隔墙的小型挂件紧固场景里，这款蝴蝶式尼龙锚栓的安装效率、承载可靠性、长期使用稳定性都远优于普通塑料膨胀管，不需要复杂的安装工具，只需要普通电钻和十字螺丝刀就能完成安装，普通施工人员看一遍就能操作，非常适合批量装修、装配式内装的快装需求。建模时还要注意法兰盘的背面做一圈细微的防滑齿，当锚栓贴在墙面时，防滑齿会轻微咬入墙面饰层，拧螺丝的时候能进一步防止锚栓跟转，这个细节看起来小，但实际安装时能大幅降低施工难度，尤其是在光滑的瓷砖饰面、PVC饰面板上安装时，防滑齿的作用非常明显，不会出现锚栓跟着螺丝空转拧不紧的问题。
