这类三元流叶轮是离心式流体输送设备、涡轮动力装置的核心做功部件,常见应用场景覆盖工业离心压缩机、小型燃气涡轮、车用涡轮增压器压气机端、高压离心通风机等设备,核心作用是通过高速旋转时叶片对介质的做功,完成流体介质的动能向压力能的转换,或是在涡轮工况下将流体的压力能、热能转换为旋转轴的机械功输出。

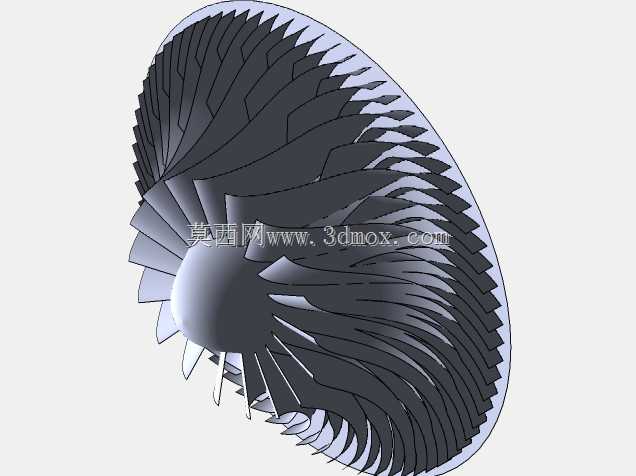

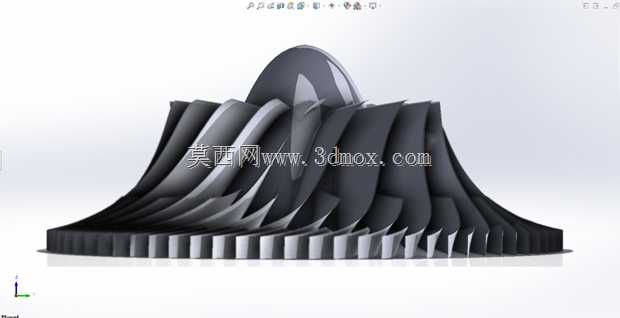

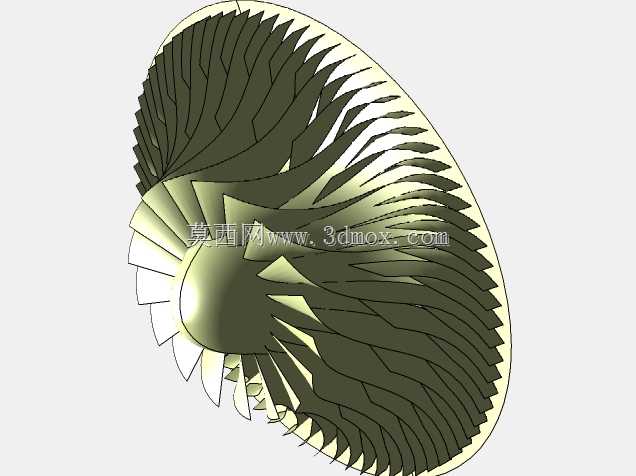

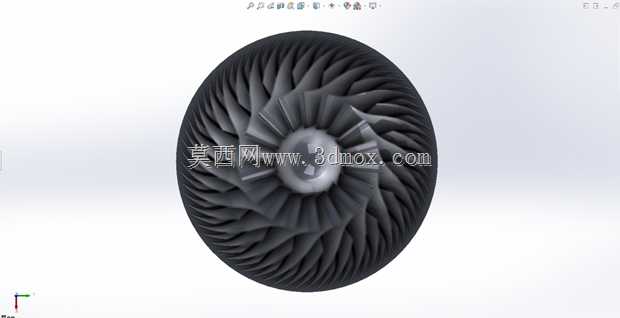

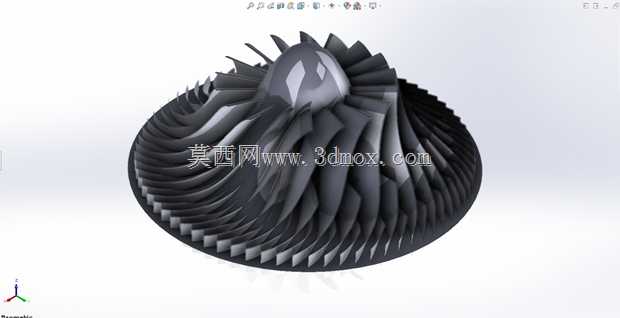

从实际使用的功能特性来看,该叶轮采用闭式轮盘配合大扭角三元扭曲叶片的结构,轮盘为锥形收敛构型,从中心轮毂位置向轮缘方向平滑过渡,既保证了高速旋转下的结构刚度,也能适配流道从轴向进气到径向出气的转向需求,减少介质在流道内的流动损失。叶片沿周向均匀排布,每个叶片从轮毂到轮缘的截面翼型存在连续的扭角变化,这种设计是基于三元流动理论计算得到的,能够让介质在整个叶轮流道内的速度分布更均匀,避免局部流动分离、二次涡流的产生,相比传统直叶片或单圆弧叶片,同转速下的做功效率能提升8%到15%,同时降低叶片表面的非定常载荷,减少运行过程中的气动噪声与振动激励。
设计过程中首先要确定的是安装边界尺寸,这类叶轮的中心轮毂位置设置有与转轴配合的安装孔,孔位的公差需要匹配对应转轴的配合等级,通常采用H7/k6的过渡配合,保证高速旋转下的对中精度,避免偏心带来的动不平衡问题。轮盘的最大外径尺寸需要匹配对应设备的蜗壳内壁流道尺寸,两者之间的间隙控制在叶轮直径的千分之三到千分之五之间,间隙过大会导致介质从轮缘间隙回流,降低整机效率,间隙过小则容易在运行过程中因为热膨胀、轴系窜动出现叶轮与蜗壳的刮碰故障。叶片的出口安装角根据设计工况的压比、流量参数确定,针对高压比工况会采用后掠式叶片构型,降低叶片出口的相对马赫数,避免激波损失的产生;针对大流量工况则适当增大叶片出口宽度,提升流道的通流能力。
建模过程中需要重点关注叶片与轮盘、轮盖(若为闭式结构)的连接过渡位置,所有相接位置都需要设置不小于R2的圆角过渡,避免应力集中,因为叶轮在额定转速运行时,自身离心力带来的应力主要集中在叶片根部与轮盘的连接区域,直角连接会导致局部应力超过材料的许用应力,出现疲劳断裂的风险。另外叶片的前缘、后缘都需要做小圆角修型,前缘修圆能够改善不同工况下介质来流的攻角适应性,扩大叶轮的高效工作区间,后缘修薄则能够减少叶片尾迹的涡流强度,降低下游流场的不均匀度,提升整机运行的稳定性。
在实际选型匹配时,需要根据设备的设计流量、设计压比、工作介质类型确定叶轮的具体参数,比如输送空气等低粘度介质时可以适当增加叶片数量,提升做功的均匀性;输送含尘气体或者高粘度介质时则需要减少叶片数量,增大流道宽度,避免流道堵塞。同时叶轮的动平衡精度需要达到G2.5级以上,对应工作转速超过每分钟一万转的应用场景,动平衡校正需要在叶轮与转轴装配完成后整体进行,保证运行过程中轴系的振动值在允许范围内,延长轴承等配套部件的使用寿命。
从结构强度校核的角度,建模完成后需要针对额定转速、1.2倍超速工况分别做有限元应力分析,确认最大等效应力低于所选材料在工作温度下的许用应力,常用的叶轮材料根据工作温度不同有差异,常温工况下采用高强度铸造铝合金即可满足需求,工作温度超过300摄氏度的场景则需要选用高温合金或者钛合金材料,保证高温下的材料强度不会出现明显衰减。另外还要做模态分析,确认叶轮的一阶固有频率避开轴系的工作转速频率以及倍频,避免运行过程中出现共振问题。
