DN65规格下喷管工业流体喷射构件

　　在工业流体输送、介质喷射作业场景中，这类DN65通径的下喷管是管路系统末端执行喷射动作的核心构件，常配套在消防灭火系统、工业喷淋清洗线、化工介质喷淋反应塔、农林灌溉管网的末端工位，承担将管路内输送的压力介质按照预设角度、覆盖范围定向喷出的作用，区别于普通直通管路接头，其结构集成了启闭控制、流向调节、接口适配的多重功能，无需额外在管段上加装独立控制阀件即可完成喷射作业的通断操作。

　　从结构设计逻辑来看，该构件采用分段式模块化构型，顶部为标准内螺纹接口，可直接与同通径的输送管路旋合对接，接口处做了加厚处理，能够承受管路内介质的持续压力冲击，避免长期作业后接口处出现渗漏、开裂问题。中部主体段集成了手动操作的杠杆式启闭手柄，手柄做了加长力臂设计，操作人员无需借助额外工具即可手动完成管路通断的切换，手柄旁设置的锁止结构可在阀门全开或全闭状态下实现位置锁定，防止管路内介质压力波动导致手柄自行移位，引发介质误喷或者断流故障。主体段内部的流道做了顺滑过渡处理，没有突兀的变径或者直角转角，能够最大程度降低介质流经时的压损，保证出口处的介质喷射压力满足作业要求，针对含固体颗粒的介质工况，流道内壁做了耐磨涂层处理，减少颗粒长期冲刷带来的内壁磨损，延长构件的整体使用寿命。

　　下部喷射端设置了快装式连接结构，可根据不同作业需求更换不同喷孔构型的喷嘴头，实现实心锥喷雾、空心锥喷雾、柱状直射等不同喷射形态的切换，适配不同场景的作业要求：在消防场景下可切换柱状直射头实现远距离灭火剂输送，在清洗场景下可切换扇形喷雾头实现大覆盖面的冲洗作业，在化工反应场景下可切换雾化喷头实现反应介质的均匀雾化喷淋。构件底部设置的密封端盖在非作业状态下可封闭喷口，避免外界灰尘、杂物进入流道内部造成喷孔堵塞，端盖采用卡扣式连接，拆装无需工具，日常维护清理十分便捷。

　　从安装边界尺寸来看，该构件公称通径为DN65，适配的管路对接螺纹为G2又1/2寸标准管螺纹，整体安装高度控制在合理范围内，安装时仅需保证顶部接口与输送管路同轴度偏差不超过2度，即可实现可靠密封，无需额外加装调整垫或者偏心接头。构件侧面的操作手柄预留了足够的操作空间，安装时手柄旋转半径内无其他管路或者结构件遮挡即可，无需预留过大的检修空间，整体安装占用空间紧凑，适合在管路排布密集的设备内部或者狭窄的作业工位安装使用。

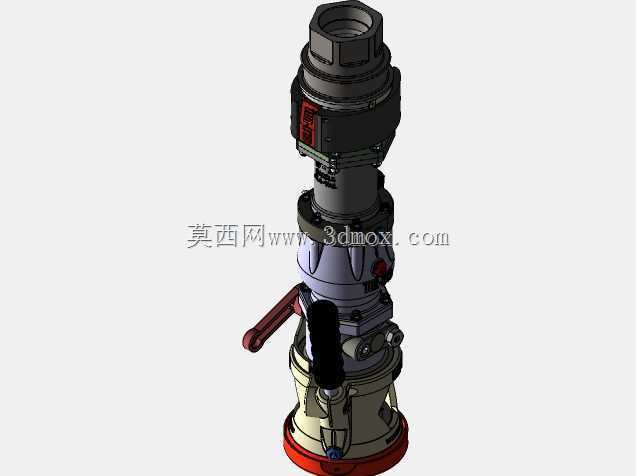

　　在建模过程中，该模型完整还原了构件各分段的装配关系，所有配合面的公差、密封槽的尺寸、手柄的运动行程都按照实际工业产品的参数进行构建，既可以用于管路系统的整体装配干涉检查，也可以作为同类产品结构优化设计的参考基础，帮助设计人员快速完成喷射管路系统的布局设计，减少前期选型建模的重复工作量。模型中各零件的拆分逻辑符合实际产品的装配工艺，可直接用于生成工程图纸指导生产加工，也可用于流体仿真分析时的流道模型提取，模拟不同压力下介质的喷射形态、覆盖范围，为管路系统的压力参数设定、安装位置调整提供数据参考。
