工业配套卧式电机驱动泵组结构设计

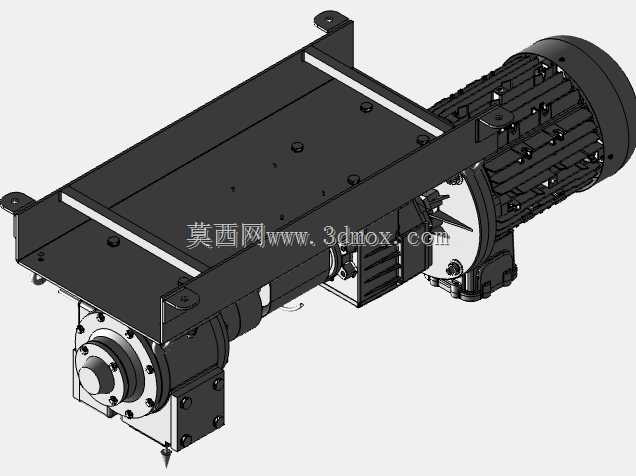

　　在工业流体输送系统的现场布局里，这类卧式集成泵组的应用覆盖范围极广，从中小型工业循环水系统、生产工艺流体增压、到配套设备的冷却介质输送场景都能见到这类结构的身影，区别于零散采购后现场拼接的泵与电机组合，这类集成式泵组在出厂前就完成了动力端与流体端的同轴度校准、安装底座的刚性匹配，能大幅减少现场安装的调试工作量，也能避免现场拼接时容易出现的同轴度偏差导致的轴承磨损、密封泄漏等长期运行隐患。从结构设计逻辑来看，整个泵组采用共用安装底座的布局形式，电机与泵体通过法兰端直接对接，省去了额外的联轴器护罩调整环节，底座上预留的长条形安装孔位，既可以适配不同规格的安装基面固定需求，也能在后期维护时微调泵体与电机的相对位置，保证传动精度。

　　流体端的接口采用2.5英寸通径设计，匹配常规工业管路的法兰对接标准，不需要额外制作变径接头就能直接接入现有管路系统，入口与出口的位置布局充分考虑了现场管路的走向习惯，水平方向的接口设置能减少管路弯折带来的流阻损失。动力端采用三相异步电机直连结构，690V的电压等级适配工业厂区的中压配电系统，60Hz的频率参数匹配对应出口设备的动力标准，3P的接线形式能保证电机运行时的扭矩输出平稳，7立方米每小时的额定流量参数，刚好覆盖中小型循环系统、单台生产设备配套冷却系统、小型工艺流体增压支路的流量需求，不会出现参数冗余导致的能耗浪费，也不会因为流量不足无法满足系统运行要求。

　　在安装边界的设计上，整个泵组的重心落在安装底座的几何中心区域，卧式布局的形式降低了整体设备的安装高度，对安装现场的竖向空间要求更低，不管是安装在设备底层的泵房、还是生产车间的设备旁侧预留空位，都不需要额外加高基础或者改造上部空间。底座的结构采用钢板折弯焊接成型，筋板的设置位置刚好对应电机与泵体的承重支点，能避免设备运行时的振动传导到安装基面，也能减少长期运行带来的底座变形问题。泵体端的密封结构采用集装式机械密封设计，不需要在现场拆解泵体就能完成密封件的更换，维护时的操作空间预留充足，日常巡检时可以直接观察密封部位的泄漏情况，不需要拆除额外的防护部件。从实际选型适配的角度来说，这类集成泵组不需要设计人员再单独匹配电机与泵的连接参数、核算底座的承重强度，只需要核对流量参数、接口尺寸、安装空间是否匹配现场需求就能直接选用，三维建模过程中已经把各个部件的装配干涉、运动间隙都做了校验，比如电机尾部的散热风罩与周边结构的间隙、泵轴转动时与密封件的配合公差、底座安装孔与固定螺栓的操作空间，都在模型里做了1:1的还原，结构设计人员在做整体厂区或者设备的管路布局时，可以直接把这个模型导入装配环境，不需要再重新绘制每个零件的细节，就能完成管路接口的对接、安装空间的校验、检修通道的预留工作。

　　在实际运行场景里，这类泵组的运行转速与电机额定转速直连匹配，没有中间减速或者增速环节，传动效率比带传动、链传动的泵组更高，运行过程中的易损件只有机械密封与两端轴承，备件的通用化程度高，不需要储备特殊规格的配件就能完成日常维护。泵体的过流部件采用常规工业流体兼容的材质设计，能适配清水、低浓度冷却液、无强腐蚀性的工业流体等多种介质的输送需求，不需要针对特殊介质单独改型就能覆盖多数常规工业场景。整个泵组的外形轮廓做了圆角过渡处理，没有突出的尖锐棱角，现场安装和维护时不容易出现磕碰损伤，电机接线盒的位置设置在侧面，不管是从左侧还是右侧排布电缆，都有足够的弯曲空间，不会出现电缆弯折半径不足导致的绝缘层损伤问题。
