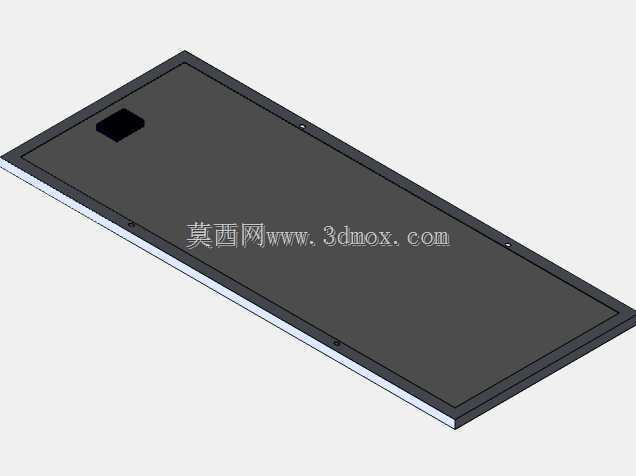

100W多晶太阳能电池板结构设计方案

　　在分布式光伏电站、户用离网供电系统、户外监控设备供电、通信基站后备电源、野外作业便携供电单元等场景中，100W功率等级的多晶硅太阳能电池板是应用覆盖面极广的核心光电转换部件，这类组件既可以单块独立使用为小功率负载持续供电，也可以多块串并联组成阵列满足更高功率的用电需求，适配从民用小型供电到工业辅助供电的多类场景。从实际使用需求出发，这款多晶太阳能电池板的结构设计首先围绕户外长期服役的可靠性展开，整体采用层压封装结构，表层覆盖高透光率的钢化玻璃，能够抵御户外环境下的冰雹冲击、风沙磨损与长期紫外线照射，中间层的EVA胶膜将多晶硅电池片牢牢固定在玻璃与背板之间，既保证光线有效传导到电池片表面，又能隔绝水汽、灰尘侵入电池片电路，避免出现电极腐蚀、漏电等失效问题，背部的TPT背板具备良好的绝缘性能与耐候性，能够适应-40℃到85℃的环境温度波动，不会因为长期高低温交替出现开裂、脱层问题。边框采用阳极氧化铝合金材质，截面设计为带安装卡槽的C型结构，既能够为整个层压组件提供足够的结构支撑，避免玻璃在运输、安装过程中受外力碎裂，又预留了标准的安装孔位，能够适配市面上通用的光伏支架压块、紧固件，不需要额外定制安装配件。组件背部的接线盒采用IP67防护等级设计，内置旁路二极管，当组件局部被遮挡出现热斑效应时，二极管能够自动导通旁路，避免被遮挡的电池片因为过热烧毁，延长组件整体使用寿命，接线盒预留的线缆接口可以直接匹配标准MC4光伏连接器，

　　现场安装时不需要额外做接线处理，直接插拔即可完成电路连接，大幅降低现场施工的接线难度与出错概率。从外形尺寸与安装边界来看，这款100W多晶电池板采用36片多晶硅电池片串联的排布方式，整体长宽尺寸控制在常规便携安装与固定安装的适配范围内，厚度控制在35mm以内，单块组件重量控制在8kg左右，既能够满足单人搬运安装的操作需求，又能够适配屋顶、支架、立杆、便携支架等多种安装载体，安装孔位的间距按照通用光伏支架的标准模数设计，横向、纵向都可以通过压块固定，安装倾角可以根据使用地区的纬度在15度到45度之间调整，保证不同地区使用时都能获得最优的受光角度。在设计过程中，结构工程师重点平衡了组件的结构强度与重量控制，铝合金边框的壁厚经过反复校核，

　　既能够满足GB/T 9535标准中规定的风载荷、雪载荷承压要求，能够承受2400Pa的风压与5400Pa的雪压，不会在极端大风、暴雪天气下出现边框变形、玻璃碎裂问题，又不会因为壁厚过大导致组件整体重量超标，增加运输与安装的成本。电池片之间的汇流条采用镀锡铜带，焊接位置做了应力释放设计，避免组件在温度循环过程中因为热胀冷缩导致焊带断裂、电路开路，层压过程中的温度、压力、真空度参数都经过多轮调试，保证层压后组件内部没有气泡、胶膜融化不均匀的问题，从工艺层面避免长期使用过程中出现脱层、电池片隐裂等隐患。在实际使用场景中，这类100W多晶电池板既可以为户外的气象监测站、森林防火监控摄像头、牧区的家庭照明与小型家电供电，也可以搭配充电控制器、

　　蓄电池组成便携供电系统，满足野外露营、地质勘探、应急救灾等场景的临时用电需求，还可以作为分布式光伏电站的基础组成单元，多块拼接后组成户用屋顶电站，为家庭提供日常用电。相比同功率等级的单晶电池板，多晶电池板的弱光发电性能更具优势，在清晨、傍晚、阴天等光照强度较低的场景下，依然能够保持稳定的功率输出，更适配光照条件不稳定的使用场景，同时生产成本更低，在对成本敏感的民用供电场景中具备更高的性价比。设计过程中还充分考虑了组件的维护便利性，边框表面的阳极氧化层具备自清洁能力，雨水冲刷即可带走表面的大部分灰尘，减少日常清洁维护的频次，接线盒采用可拆卸设计，如果后期出现二极管损坏的问题，不需要拆解整个层压组件，直接更换接线盒即可完成维修，大幅降低后期运维成本。组件的四个边角做了圆角处理，避免安装过程中尖锐的边角划伤施工人员，也减少运输过程中边角磕碰导致的边框变形、玻璃崩边问题。从电路设计层面，36片串联的电池片开路电压在21V左右，工作电压在18V左右，能够完美匹配12V蓄电池的充电需求，不需要额外搭配升压模块，直接连接12V充电控制器即可为蓄电池充电，适配绝大多数离网供电系统的电压等级，用户在选型时不需要额外做电压匹配计算，降低选型难度。
