在精密制造领域的尺寸检测环节,接触式三坐标测量机虽然精度稳定,但测头接触工件时容易造成薄壁件、软质工件表面形变,对于微小结构、易刮花表面的检测场景存在明显局限,非接触式坐标测量设备正是为填补这类场景的检测空白而设计的。这类设备目前广泛应用在3C电子零部件尺寸检测、精密注塑件形位公差测量、PCB板焊点高度检测、小型精密冲压件轮廓扫描等场景,检测过程不需要测头接触工件表面,依靠光学成像或者激光测距的原理完成三维坐标点采集,不会对被测工件造成任何表面损伤,同时检测效率比接触式测量高出数倍,适合产线旁的批量快速检测环节。

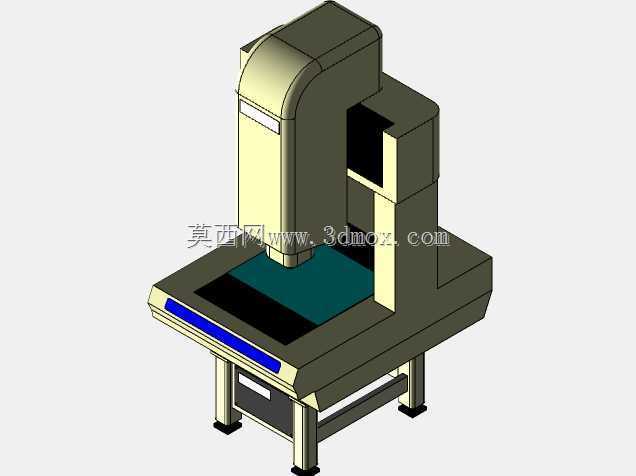

从设备的结构设计逻辑来看,整体采用龙门式落地结构,底部是带可调支撑脚的方管焊接机架,机架内部预留了电控系统、数据采集模块的安装空间,支撑脚可以在设备安装时调节水平度,抵消地面不平整带来的测量误差,机架上方是天然大理石材质的工作台面,大理石材质热膨胀系数极低,日常车间温度波动下形变量可以忽略,能够为测量提供稳定的基准平面,工作台面边缘设置了蓝色的安全警示条,提示操作人员放置工件时不要超出工作台的有效测量范围,避免运动轴超程碰撞。工作台上方的Z轴升降模组采用立式悬臂布局,光学检测镜头安装在Z轴滑台上,可以沿垂直方向上下移动调整焦距,适配不同高度的被测工件,Z轴的传动采用精密滚珠丝杠搭配线性导轨的组合,重复定位精度控制在微米级,保证镜头升降过程中的位置准确性。X轴和Y轴的传动模组隐藏在工作台下方的机身内部,带动工作台沿水平两个方向做平面运动,这种运动布局将重量较大的驱动模组放在机身下部,有效降低了设备整体重心,提升了设备运行时的稳定性,避免高速运动时产生的振动影响光学成像的清晰度。
设备的外形设计充分考虑了车间现场的安装边界,整体宽度控制在1.2米以内,深度控制在1米以内,高度控制在1.8米左右,不需要单独做设备基础,普通的硬化车间地面就可以直接放置安装,设备后侧预留了电源接口、数据传输接口的安装位置,接线时不需要额外预留过多的后侧空间,设备左右两侧预留了维护开口,日常维护时可以直接打开侧盖更换传动部件的润滑脂、清洁光学镜头的防尘镜片,不需要将设备整体拆解。设备上部的外壳采用冷轧钢板折弯成型,表面做喷塑处理,既可以阻挡车间内的粉尘落到光学镜头和传动导轨上,也可以隔绝外界环境光对光学检测的干扰,外壳上预留了观察窗口,操作人员可以在设备运行时直接观察内部的检测状态,不需要打开防护门。
在功能设计上,这类设备的测量行程覆盖了绝大多数小型精密工件的检测需求,Z轴方向的有效测量行程可以满足200毫米以内高度工件的检测,X、Y方向的有效行程可以覆盖400*300毫米范围内的工件扫描,光学检测系统可以根据检测精度需求更换不同倍率的镜头,最高检测精度可以达到微米级,除了常规的长宽高尺寸测量,还可以完成平面度、垂直度、同轴度、轮廓度等形位公差的检测,检测数据可以直接对接质量管理系统,实现检测数据的自动存储和追溯。设计过程中特意将运动轴的运行速度做了分级设置,空载移动时可以高速运行缩短检测节拍,接近测量位置时自动降速,避免运动惯性带来的位置过冲,保证测量数据的稳定性。设备的操作面板集成在机身前部的倾斜面上,操作人员站在设备正前方就可以完成所有操作,不需要侧身或者移动位置,符合人机工程学的设计要求,降低长时间操作的疲劳感。
从结构可靠性的角度考虑,所有传动部件都设置了防尘密封结构,避免车间内的切削液雾气、粉尘进入导轨和丝杠内部造成磨损,延长设备的维护周期,光学镜头的安装位置设置了微调机构,设备组装调试时可以微调镜头的倾斜角度和水平位置,保证光轴和工作台面垂直,降低系统测量误差。机架底部的四个支撑脚采用橡胶减震垫和调平螺栓组合的结构,既可以调节设备水平,也可以吸收设备运行时产生的微小振动,同时隔绝地面传来的其他设备的振动干扰,保证光学成像的稳定性。
