铣削UMEGA立式蜗轮头调整螺栓齿轮结构

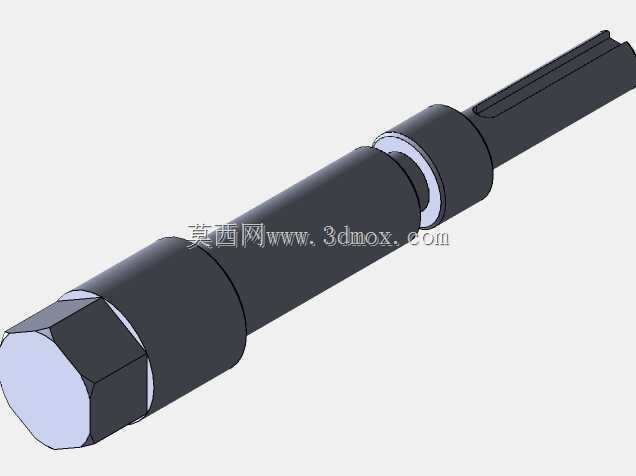

　　在立式铣削加工设备的进给传动系统中，蜗轮头作为核心的传动换向与扭矩放大单元，其调整螺栓齿轮的配合精度直接决定了铣削进给的稳定性与加工件的尺寸公差。这类调整螺栓齿轮并非独立的传动零件，而是集成在蜗轮头的间隙调节机构中，承担着消除蜗轮副啮合背隙、锁定蜗轮轴向位置、传递微调扭矩的多重作用，在普通立式铣床、数控铣削加工中心的主轴进给蜗轮箱、工作台回转蜗轮座中都有广泛应用，尤其是UMEGA系列立式蜗轮头，因适配中小尺寸铣削设备的紧凑安装空间，在五金加工、模具粗铣工序的设备改造与备件替换中需求量较大。从结构设计逻辑来看，该零件采用轴类一体化布局，一端为外六角调节端头，方便操作人员使用标准开口扳手施加扭矩进行间隙微调，

　　六角端头的对边尺寸严格匹配常用的19mm开口扳手规格，端头端面做了1×45°倒角处理，避免扳手卡滞同时减少装配时的磕碰划伤；紧邻六角端头的是光轴定位段，该段直径与蜗轮头壳体上的调节安装孔采用H7/h6间隙配合，表面粗糙度控制在Ra1.6，保证调节转动时无卡滞，同时限制螺栓齿轮的径向窜动量；中间段为齿轮啮合段，采用小模数渐开线圆柱齿形，齿顶高系数取1，压力角20°，与蜗轮端面上的内齿圈直接啮合，当转动六角端头时，齿轮段带动蜗轮产生微小的周向转动，从而调整蜗轮与蜗杆的啮合侧隙，将侧隙控制在0.02-0.05mm的合理区间，避免铣削过程中因切削力波动产生传动回程误差；齿轮段后侧设置有轴用挡圈槽，配套标准轴用弹性挡圈限制零件的轴向窜动，

　　防止设备运行过程中螺栓齿轮受振动脱出导致调节失效；最末端为扁方定位段，插入蜗轮头壳体的导向槽内，在间隙调整完成后，通过锁紧螺母压紧扁方段，锁定当前的调节位置，避免铣削振动导致啮合间隙发生变化。从安装边界来看，该零件的总长度适配UMEGA系列立式蜗轮头的壳体壁厚，安装时从蜗轮头壳体的外侧调节孔插入，穿过壳体后齿轮段与蜗轮端面齿圈啮合，光轴段与壳体孔配合，六角端头外露在壳体外侧，方便日常维护时的间隙调整，无需拆解蜗轮头壳体即可完成啮合间隙的校准，大幅降低了设备维护的停机时间。在实际加工场景中，当铣削加工出现进给爬行、加工面有振纹、反向进刀尺寸超差时，操作人员首先会检查该调整螺栓齿轮的锁紧状态，通过转动六角端头微调蜗轮副啮合间隙，

　　直到反向空行程量控制在允许范围内，再锁紧末端的锁紧螺母即可排除故障。设计这类零件时，需要重点关注齿轮段与光轴段的同轴度，同轴度公差需控制在0.01mm以内，否则会导致调节时转动卡滞、齿轮啮合偏载，加剧齿面磨损；同时齿面需要进行高频淬火处理，硬度达到HRC45-50，保证长期调节使用下齿面不会出现塑性变形或磨损，维持调节精度的稳定性；六角端头与光轴段的过渡位置需要设置退刀槽，避免车削加工时出现应力集中，同时方便装配时挡圈的安装。不同于普通的传动齿轮，该零件的核心功能是微调与锁定，因此齿宽设计较窄，仅需满足微调时的扭矩传递需求即可，过宽的齿宽反而会增大调节时的转动阻力，增加操作人员的调节难度；光轴段的长度需要严格匹配壳体的安装孔深度，过长会导致零件无法完全装入，齿轮啮合不到位，过短则会导致定位段无法插入导向槽，锁紧后无法有效防松。在三维建模过程中，需要重点还原齿形的渐开线轮廓、六角端头的对边尺寸、挡圈槽的宽度与深度、各轴段的同轴度关系，保证模型导入装配体后能够完全模拟实际的调节动作与装配关系，为后续的工程图生成、备件加工、装配模拟提供准确的数字模型依据。
