L12微型直线运动执行器结构设计

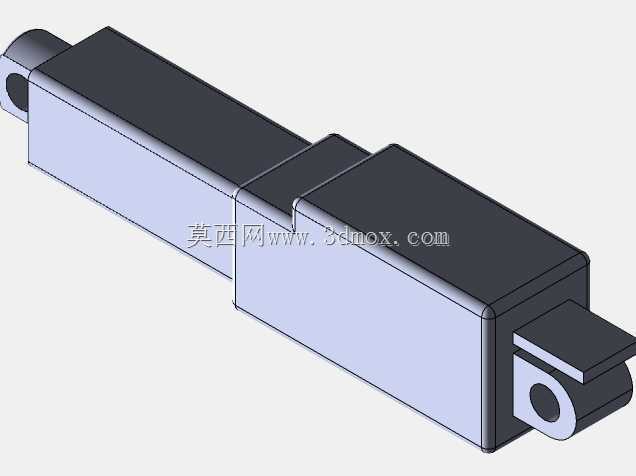

　　做小型自动化设备集成的工程师大多遇到过安装空间局促的痛点，尤其是桌面级检测设备、小型医疗采样机构、精密实验台架这类场景，常规的气缸加导轨的组合往往因为整体尺寸过大塞不进预留空间，而这款L12系列微型直线执行器，就是针对这类紧凑安装场景做的结构优化方案。从结构布局来看，这款执行器把驱动单元、传动组件、输出滑台全部整合在狭长的矩形壳体内，整体截面尺寸控制得非常克制，两端预留的带孔安装耳不需要额外做转接支架，直接通过销轴或者螺栓就能固定在设备机架上，安装孔的同轴度在建模阶段就做了公差约束，实际装配时不会出现孔位错位需要扩孔的问题。

　　实际选型时首先要关注安装边界，这款执行器的本体是规则的长方体结构，没有外凸的突兀结构，在做设备布局时可以直接把本体贴靠在安装立板或者型材槽内，不需要额外预留避让空间，输出端的连接耳做了加厚处理，用来连接负载端的连杆或者滑块，侧向受力时不会出现连接部位断裂的问题。很多工程师在选小型直线驱动件时容易忽略侧向负载的耐受能力，这款执行器的内部传动副做了导向支撑，输出杆伸出时不会因为轻微的径向载荷出现卡滞，在小型风门调节、精密点位推料、光学镜片微调这类场景下，不需要额外加装辅助导轨就能满足使用要求，能大幅简化整体设备的结构复杂度。

　　从设计思路上来说，这款执行器没有追求大推力或者长行程，而是把核心优化方向放在了空间利用率上，壳体采用拼接式结构，驱动段和传动段的壳体通过止口定位，装配时不需要复杂的工装就能保证内部组件的同轴度，后期维护拆解也很方便。输出端的运动方向和本体长度方向完全重合，做运动仿真时不需要额外计算偏置力矩，直接把执行器作为一个直线运动副导入装配体就能完成整体的运动干涉检查，对于做快速方案迭代的结构工程师来说，能节省不少建模和仿真的时间。

　　在不同的应用场景下，这款执行器的安装方式也很灵活，既可以水平安装作为小型推料机构的动力源，也可以垂直安装作为小型升降平台的驱动件，两端的安装耳可以根据实际安装需求调整固定角度，不需要额外定制转接件。比如在小型生化分析设备里，用来驱动试剂仓的舱门开合，因为本体尺寸小，可以直接藏在舱门旁边的窄缝里，不会占用试剂盘的安装空间；在桌面级3C检测设备里，用来驱动探针模组做短行程的点位运动，运行时的震动很小，不会影响检测精度；在小型智能家居的传动结构里，也可以作为隐藏式的推拉驱动件，外露的本体可以直接嵌入家具型材的槽内，不影响外观的整体性。

　　建模过程中对各个配合面的公差做了合理分配，壳体的配合面采用间隙配合，方便装配时的对位，输出杆和导向套的配合采用小间隙滑动配合，既保证运动时的顺畅度，又不会出现过大的旷量影响运动精度。内部的传动组件没有做过度的简化，保留了限位结构的安装位，实际生产时可以直接在对应位置加装霍尔限位或者机械限位，不需要额外对壳体做二次加工。很多初次接触小型执行器选型的工程师容易犯的错误是只看推力参数，忽略了本体的安装尺寸和输出端的连接方式，这款执行器的输出连接尺寸做了通用化设计，和市面上常见的微型连杆、连接头都能适配，不需要单独定制连接配件，能缩短设备的组装周期。

　　另外从结构可靠性角度来看，这款执行器的壳体边角做了圆角过渡，没有尖锐的棱角，在设备装配和维护时不会划伤操作人员，壳体的壁厚做了均匀化处理，注塑或者机加工时都不会出现壁厚不均导致的变形问题。驱动部分的安装腔做了密封槽设计，后期如果需要在多尘的工况下使用，可以加装密封圈提升防护等级，不需要重新修改壳体的主体结构，拓展性比较强。对于做非标设备快速开发的团队来说，这种成熟的微型执行器结构可以直接调用到不同的项目方案里，只需要根据实际需要的行程调整本体长度，不需要重新做整体的结构设计，能有效缩短项目的研发周期，减少结构设计阶段的出错概率。
