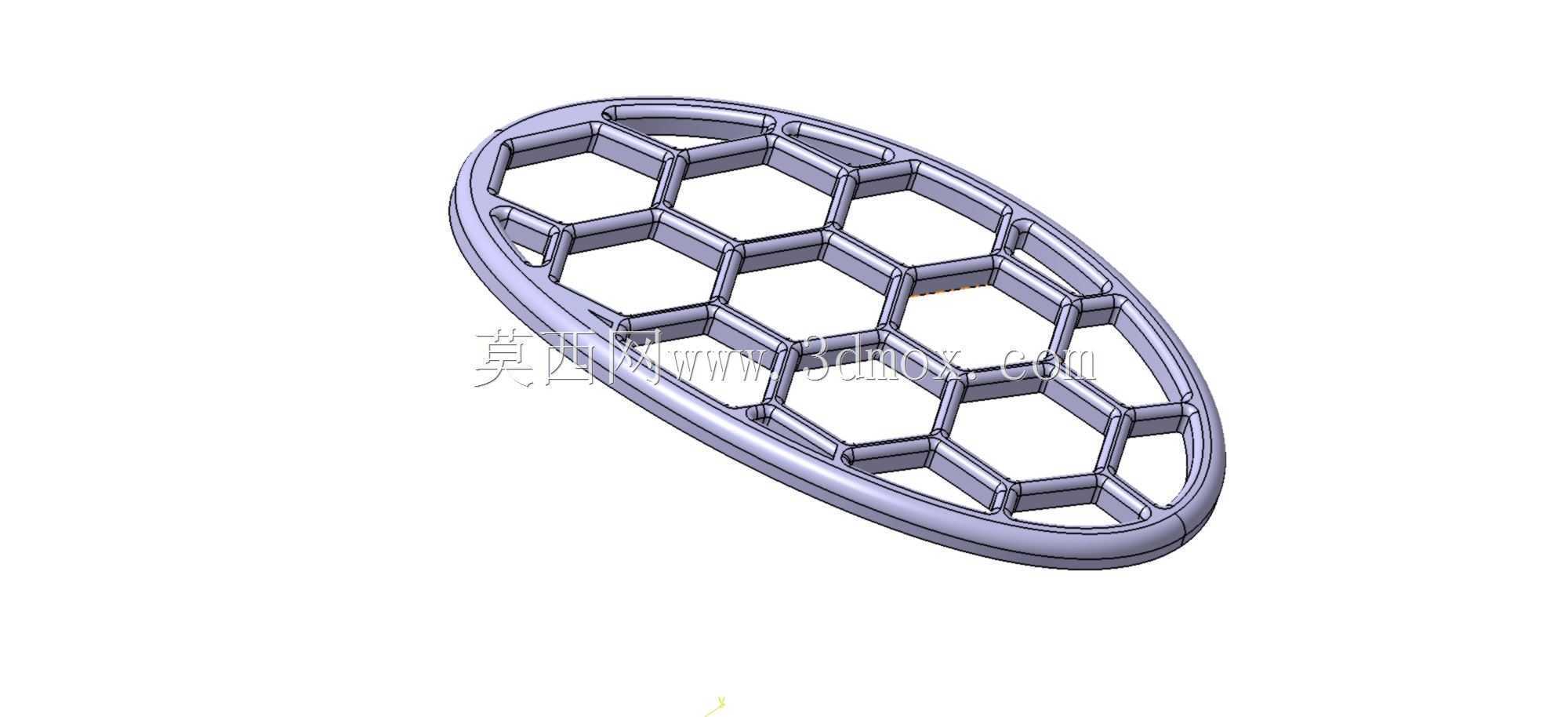

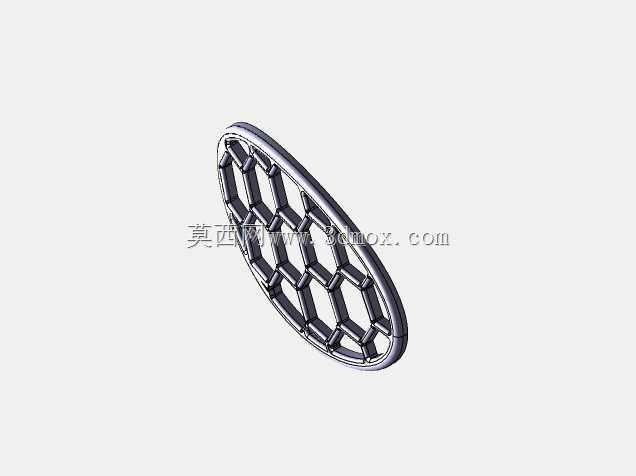

椭圆外框一体式塑料蜂窝承载格栅

　　日常做轻量化结构设计时，蜂窝构型是绕不开的选项，这次的椭圆外框塑料蜂窝件，最初是为小型环境监测传感器的通风防护模块做的配套结构，在户外扬尘、多蚊虫的使用场景里，既要保证气流顺畅通过传感元件，又要阻挡大颗粒杂物、飞虫直接接触内部敏感器件，同时还要控制整体重量，不能给传感器的安装支架带来额外负载。

　　设计初期最先敲定的是外轮廓的椭圆形态，匹配传感器前端的圆形转椭圆导风罩安装位，外框边缘做了1.2mm的加厚翻边，翻边内侧预留0.8mm的安装止口，刚好可以卡入导风罩的前端卡槽，不需要额外打胶或者螺丝固定，装配时直接按压到位即可，拆装维护也很方便，止口的公差按IT12级控制，塑料件注塑成型后不需要二次加工就能满足装配要求。

　　内部的蜂窝单元没有采用常规的正六边形等大排布，而是根据椭圆外框的曲率做了自适应调整，靠近椭圆长轴两端的蜂窝单元做了等比例缩放，避免边缘出现过小的碎格导致注塑时填充不满，每个蜂窝格的壁厚统一设为0.8mm，相邻格之间的过渡圆角设为0.3mm，既可以减少注塑时的应力集中，避免冷却后出现翘曲变形，也能减少气流通过时的紊流，降低风阻对传感器监测精度的影响。

　　结构强度校核阶段，按1.5m/s的持续正面风压、以及偶然的10N正面冲击载荷做了仿真，蜂窝结构的面外刚度比同重量的平板格栅高47%左右，不会在常规户外风力下出现共振异响，也能承受日常维护时不小心的触碰挤压，不会出现断裂变形。材料选型上默认采用改性PP塑料，耐候性可以满足-20℃到60℃的使用环境，抗紫外线老化性能适配户外长期使用需求，如果是用在有防腐蚀要求的工业场景，也可以直接替换成ABS或者PC材料，不需要修改模具结构。

　　实际安装边界上，整个构件的最大外轮廓长轴尺寸控制在120mm，短轴尺寸70mm，整体厚度8mm，安装后突出导风罩端面的距离只有2mm，不会额外增加传感器的整体迎风面积，也不会和周边的安装支架、走线产生干涉。除了传感器通风防护的场景，这个结构稍作尺寸调整，也可以用在小型设备的通风口防护、轻量化装饰盖板、流体整流格栅等场景，蜂窝结构的孔隙率可以达到68%，在保证结构强度的同时，通风效率远高于同厚度的条形格栅或者冲孔网板。

　　建模过程中特意做了参数化关联，只要修改外框的长轴短轴尺寸、蜂窝单元的对边距、壁厚这几个参数，就可以快速生成不同规格的同类型结构，不需要重新逐个绘制蜂窝单元，能大幅缩短同系列产品的设计周期，所有的倒角、壁厚过渡都做了统一的参数约束，修改尺寸后不会出现特征报错或者壁厚不均的问题，能直接导出用于注塑模具加工的模型文件。
