L293D半H桥电机驱动控制模块结构设计

　　在小型自动化执行机构、教学实验平台、桌面级智能小车以及简易伺服定位装置的开发过程中，电机驱动模块是连接控制信号输出端与动力执行端的核心衔接部件，这款基于L293D芯片设计的半H桥驱动结构，正是针对小功率电机驱动场景做的板级集成化设计。从实际应用场景来看，这类驱动模块常被嵌入到学生课程设计的小型机电装置、创客开发的移动机器人底盘、小型传送带调速单元、舵机扩展控制板中，用来承接主控芯片输出的弱电平信号，转换为足以驱动小功率直流电机、四线两相步进电机以及微型伺服电机的动力输出，单模块可同时支持两路电机的独立正反转与调速控制，无需额外搭建分立元件的H桥电路，能大幅缩减原型开发阶段的电路搭建工作量。

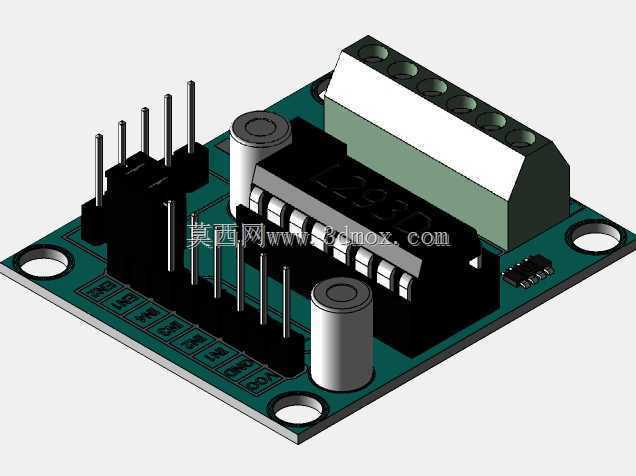

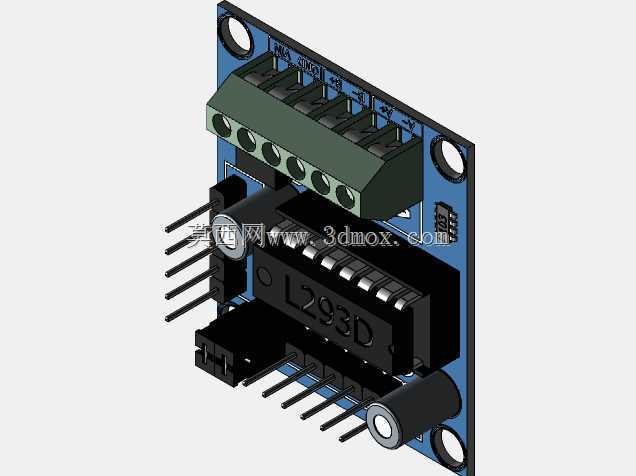

　　从功能特性层面看，该模块以L293D芯片作为核心驱动载体，芯片内部集成了两组半H桥驱动通道，每通道持续输出电流可达600mA，峰值输出电流能覆盖1.2A的短时过载需求，支持4.5V到36V的宽范围电机供电电压，逻辑端输入电平兼容3.3V与5V标准，可直接对接STM32、Arduino、51单片机等主流主控单元的IO口，无需额外做电平转换。板载的大电流接线端子采用栅栏式结构，可直接接入电机电源线与外部动力电源，避免杜邦线接触不良导致的驱动失效；两侧引出的排针接口按照逻辑信号、电源信号分区排布，逻辑端排针对应每一路桥臂的使能、输入控制引脚，方便使用者快速接线，减少接线错误概率；板上预留的电源指示灯可直观显示模块供电状态，大容量电解电容布置在动力电源输入引脚旁，用于吸收电机启停、正反转切换时产生的反向电动势尖峰，避免电压波动冲击核心驱动芯片，提升模块长时间运行的稳定性。

　　在设计思路上，这款模块完全遵循板级机电部件的安装适配逻辑，PCB板采用标准安装孔位设计，四个边角的定位孔直径与孔位间距匹配通用的电子模块安装标准，可直接固定在亚克力安装板、铝型材框架或者3D打印的结构支架上，安装孔边缘做了金属化沉铜处理，避免反复拆装导致的焊盘脱落。整体外形尺寸控制在紧凑范围内，板上元件布局按照信号流向排布：动力输入与电机输出接口布置在板边一侧，方便外部动力线走线；核心驱动芯片布置在板卡中心位置，两侧预留足够的散热空间，板上搭载的散热辅助结构可在长时间带载运行时导出芯片工作产生的热量，避免过热触发芯片过温保护；信号排针布置在板卡另一侧，与主控板的排线连接路径最短，减少信号传输过程中的干扰。

　　从安装边界来看，模块最高元件为顶部的栅栏式接线端子，整体板上元件最高高度不超过15mm，安装时预留20mm的垂直空间即可满足布线与散热需求；板卡横向与纵向尺寸适配标准的面包板安装间距，也可直接插在标准面包板上做快速原型验证，排针伸出长度刚好匹配面包板的插接深度，不会出现插接不到位或者顶到板底的情况。在实际选型使用时，需要注意驱动负载的功率上限，当驱动电机额定电流超过500mA时，建议额外给核心芯片加装散热片，避免长时间满负载运行导致的芯片过热；接线时需区分逻辑电源与动力电源的共地连接，避免电平参考不一致导致的控制信号失效；模块上的电容元件极性做了清晰丝印标注，生产焊接时不会出现极性接反导致的元件炸裂问题。

　　不同于分立元件搭建的驱动电路，这款集成化模块将所有驱动相关的阻容、保护元件、接口都集成在单块PCB上，使用者无需自行计算H桥的外围元件参数，也不用处理分立MOS管的栅极保护、续流回路设计等问题，直接按照丝印标注接线即可实现电机的驱动控制，不管是用于教学演示验证电机驱动原理，还是用于小型机电产品的原型开发，都能有效缩短开发周期，降低电路调试的难度。板卡的布线遵循大电流路径加宽、信号路径与动力路径分开布线的原则，动力走线的铜箔宽度满足1A持续电流的载流要求，不会出现长时间带载时走线过热的问题；信号走线做了等长优化，控制信号传输延迟一致，避免步进电机驱动时出现的步距偏差问题。
