可堆叠复合丙烷储运罐结构设计

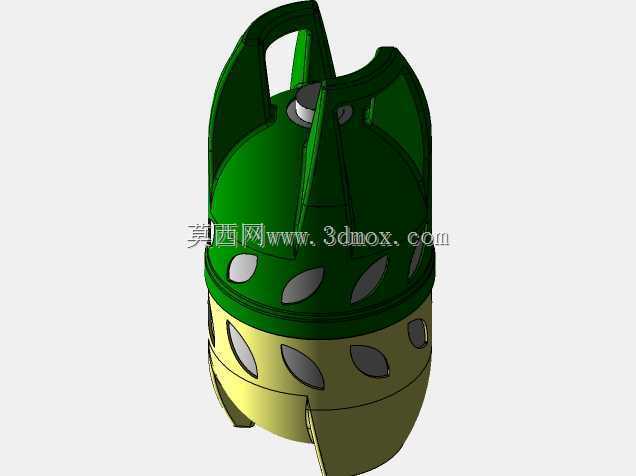

　　在户外作业、分布式能源补给以及小型商用燃气供应场景中，丙烷存储容器的空间利用率与转运安全性一直是现场运维关注的核心要点。传统钢制丙烷罐多为单体圆柱结构，堆叠时缺乏可靠的定位限位结构，运输过程中易出现滑移、磕碰，不仅提升了储运环节的货损风险，也无法充分利用仓储与货运车辆的竖向空间，单趟转运的装载量受结构限制难以提升。本次设计的可堆叠复合丙烷罐，针对现有储运场景的痛点做了针对性结构优化，整体采用复合层结构设计，内层为承压存储腔体，外层采用高强度工程塑料做防护包覆，既保留了压力容器的密封承压性能，又通过外层塑料结构实现了堆叠定位、防磕碰缓冲的功能。从结构细节来看，罐体上下端的塑料防护套做了互嵌式定位结构设计，

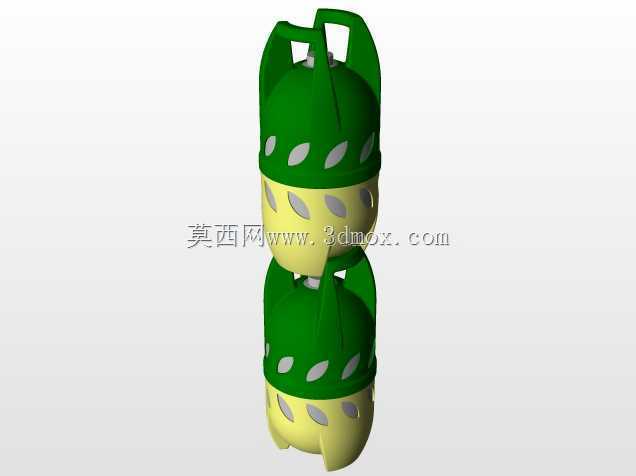

　　上层罐体底部的凸起轮廓与下层罐体顶部的凹槽轮廓完全匹配，堆叠时无需额外辅助固定架，仅靠自身结构即可实现多层码放的径向限位，配合防护套表面的镂空减重孔，在不降低结构强度的前提下有效控制了整体自重，单人即可完成短距离搬运与堆叠作业。外层塑料防护套的镂空设计并非单纯减重，其均匀分布的椭圆开孔一方面可以在罐体出现微量泄漏时快速散逸燃气，避免可燃气体在防护层与承压层之间积聚，另一方面也为搬运时的手部抓持提供了受力点位，无需额外加装一体式把手，进一步压缩了罐体的整体外轮廓尺寸。从安装与适配边界来看，单罐的外径尺寸控制在常规家用丙烷罐的适配范围内，可直接兼容现有市面上的丙烷减压阀、输气接头等通用配件，无需针对管路连接部分做定制化改型；

　　堆叠状态下相邻罐体的同轴度偏差控制在2mm以内，三层堆叠时的整体抗侧倾能力满足普通公路货运的绑扎固定要求，不会因为车辆颠簸出现罐体错位滑落的问题。在实际应用场景中，这类复合结构丙烷罐尤其适合户外露营装备补给、小型餐饮摊点燃气供应、工地临时焊接作业气源存储等场景，相比传统全钢罐体，外层塑料防护层可以有效抵御日常搬运中的剐蹭、轻微撞击，避免钢制罐体表面防腐层破损后出现锈蚀问题，延长罐体的户外使用寿命。设计过程中重点校核了堆叠状态下的下层罐体顶部受力情况，通过有限元仿真验证了四层满载堆叠时，顶部防护结构的形变量小于0.3mm，不会出现结构塌陷挤压内层承压腔体的问题；同时外层塑料材质选用抗紫外线改性配方，

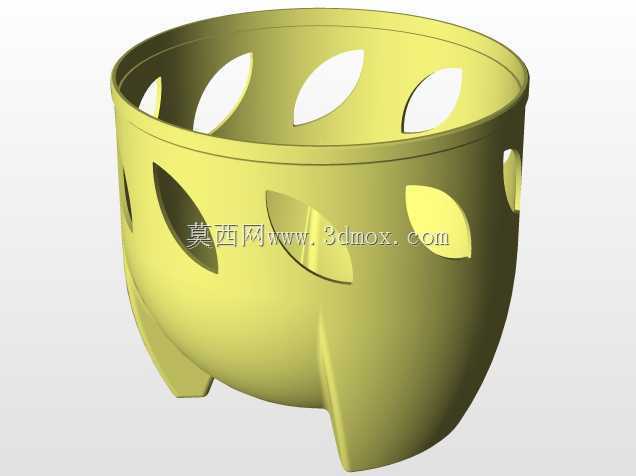

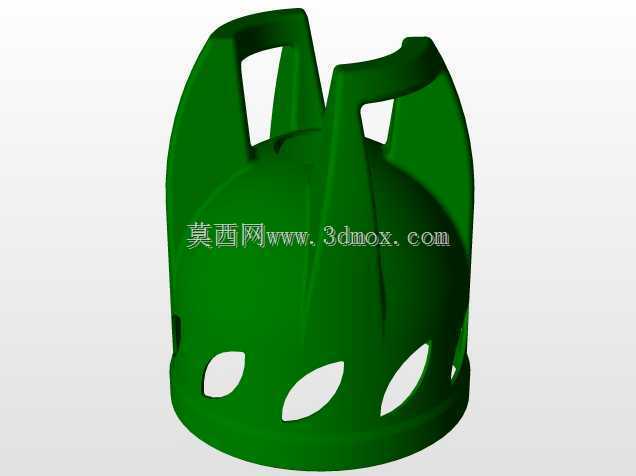

　　长期户外放置不会出现材质脆化开裂的问题，适配不同气候区域的使用需求。罐体中部的黄色标识带区域预留了标签粘贴位，可清晰标注罐体充装量、检验日期等信息，标识带与上下绿色防护套采用卡扣式连接，若外层防护件出现局部损坏，可单独拆卸更换，无需整体报废罐体，降低了全生命周期的使用成本。在转运环节，这种互嵌堆叠结构可以让仓储堆码高度提升一倍，同等仓储面积下的存储量提升近80%，货运装载时也无需使用定制的分层货架，仅用普通平板货车配合绑带即可完成固定，大幅降低了短途配送的物流成本。针对日常使用中的放置需求，罐体底部的塑料防护套做了加宽的支撑边设计，单罐放置时的接地面积比传统钢罐提升30%，在不太平整的户外地面放置时也能保持稳定，不易被意外碰倒。
