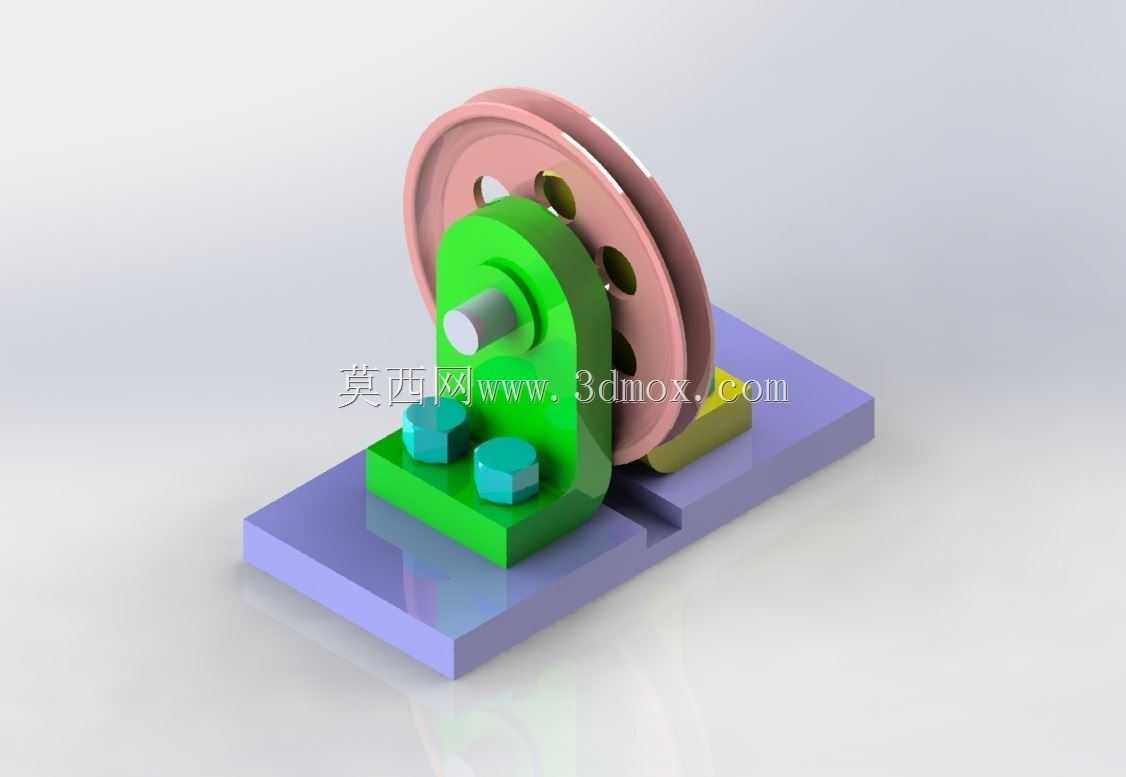

彩色等距风格定滑轮支撑组件结构

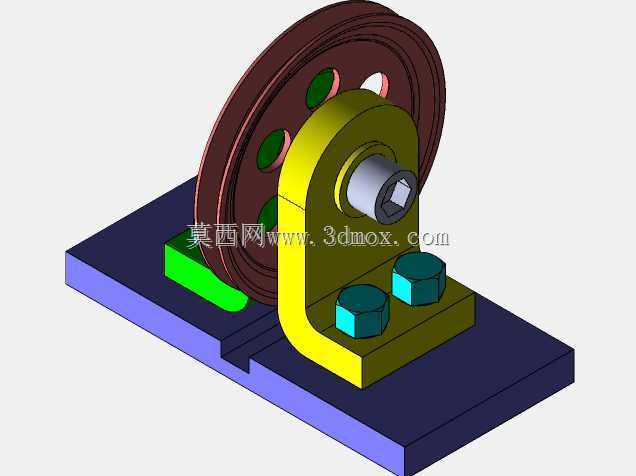

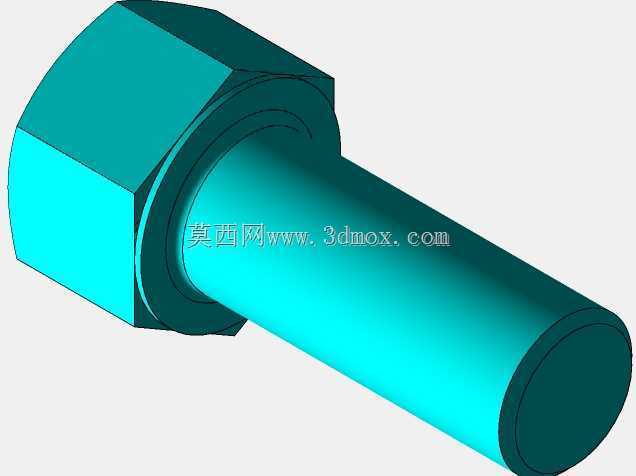

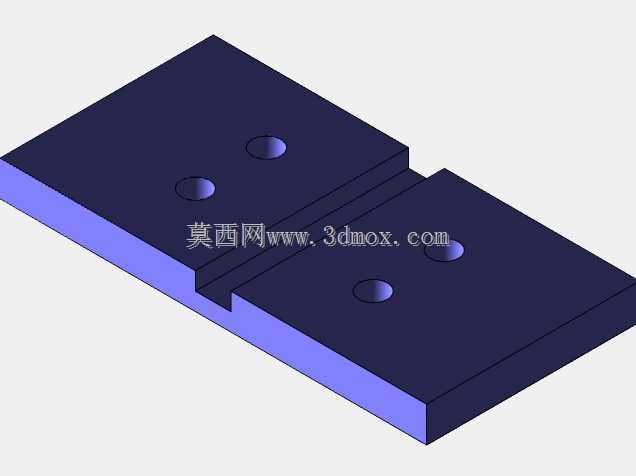

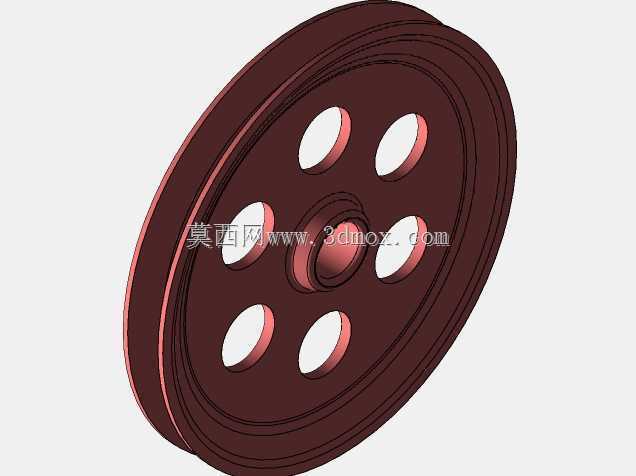

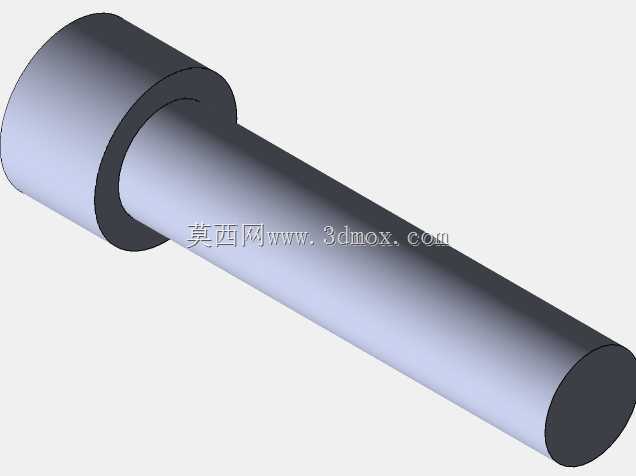

　　这款定滑轮支撑组件，核心功能是通过轮体的圆周转动改变绳索牵引方向，在轻载手动牵引工位、小型物料提升工位、教学演示教具场景中都能适配使用。从实际安装边界来看，组件采用一体化矩形安装底板作为承载基础，底板预留两个内六角螺栓安装位，可直接固定在型材台面、木质操作台或者金属支架平面上，安装时不需要额外加工适配底座，两个螺栓孔的间距经过匹配常规工装安装孔距设计，能兼容多数现有操作台的预装孔位，减少现场二次加工的工作量。轮体部分采用带凹槽的轮缘结构，凹槽的圆弧曲率适配直径3-5mm的棉绳、尼龙绳或者细钢丝绳，绳索嵌入凹槽后不会出现侧向滑脱的问题，轮体中心通过圆柱销轴与立式支撑座连接，销轴与支撑座的配合间隙控制在合理范围，既保证轮体转动时无卡滞，

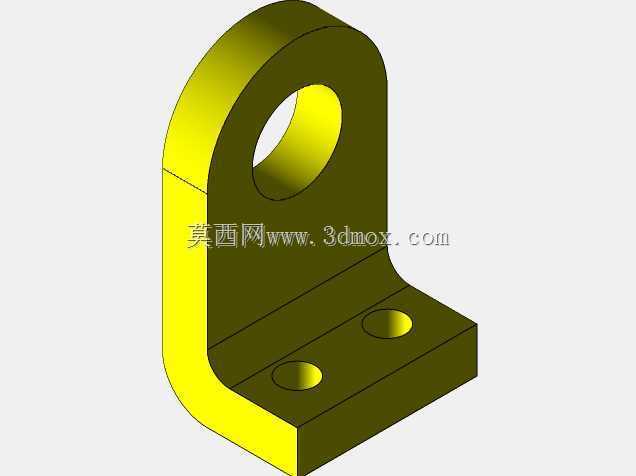

　　也不会出现径向窜动影响牵引精度。支撑座采用L型立式结构，底部与安装底板贴合定位，侧面设置加强筋结构抵消牵引时产生的侧向弯矩，避免长期受力后支撑座出现倾斜变形。设计过程中优先考虑了部件的拆装便捷性，轮体与销轴采用间隙配合，不需要专用工具就能完成轮体的更换，当轮缘凹槽出现磨损后，只需要拔出销轴就能替换新的轮体，不需要拆解整个支撑底座，大幅降低后期维护的时间成本。从功能特性来看，这款滑轮组件没有设置复杂的阻尼或者锁止结构，属于纯机械导向类部件，牵引过程中机械效率损失小，手动牵引时能明显感受到力的传递直接，没有多余的空行程。不同部件采用差异化的色彩区分，在装配过程中能快速识别各个零件的装配位置，降低错装的概率，

　　这种分色设计也适合用于机械基础教学场景，能让学习者直观区分支撑结构、转动结构、紧固结构、承载结构的不同功能分区。实际使用时，绳索的牵引角度可以在水平到垂直90度范围内调整，支撑座的高度经过测算，当绳索垂直牵引时，绳索不会与安装底板或者支撑座的边缘产生摩擦，避免绳索长期摩擦出现断丝磨损的问题。安装底板的厚度足够承受额定负载下的压力，当牵引负载达到组件额定上限时，底板不会出现翘曲变形，两个紧固螺栓的受力均匀，不会出现单侧应力集中导致的螺栓断裂问题。轮体的转动部分没有设置密封轴承，采用自润滑材质制作，日常使用不需要定期加注润滑脂，在干燥无尘的室内环境下可以长期免维护运行，如果是在多粉尘的车间环境使用，

　　只需要定期清理轮轴缝隙处的积尘就能保证转动顺畅。从结构设计的合理性来看，支撑座与底板的连接采用嵌入式定位，支撑座底部的凸台嵌入底板的定位槽内，装配时不需要反复调整位置就能保证支撑座与底板的垂直度，轮体安装后两侧的间隙均匀，不会出现轮体偏磨的情况。轮缘的凹槽深度经过优化，即使绳索在牵引过程中出现小幅的角度偏移，也不会从凹槽内脱出，不需要额外加装防脱护罩，简化了整体结构。这款组件的整体尺寸紧凑，不会占用过多的安装空间，在狭小的工装台面上也能灵活布置，适合作为小型自动化设备的辅助导向部件，或者手动操作工位的力方向转换部件使用。
