USB公母转接连接头结构设计

　　在工业测控、消费电子组装、嵌入式设备调试等场景里，接口转接的可靠性直接决定了数据传输链路的稳定性，这款USB公母转接连接头的设计，正是针对现场布线中常见的接口延伸、公头母座适配、接口防护等实际需求开发的结构件。从实际使用场景来看，这类转接件常被用在工业控制柜内部的USB接口延伸场景——很多工控机的USB母座内嵌在柜体面板内侧，外接调试U盘、加密狗、数据采集模块时，反复插拔容易磨损板载母座的接触弹片，一旦板载接口损坏，维修需要拆解柜体甚至返厂更换主板，成本极高，通过这款公母转接头先插在板载母座上，后续外接设备的插拔动作全部作用在转接头的母座端，相当于给板载接口做了一层物理损耗缓冲，大幅降低核心硬件的接口损坏概率。

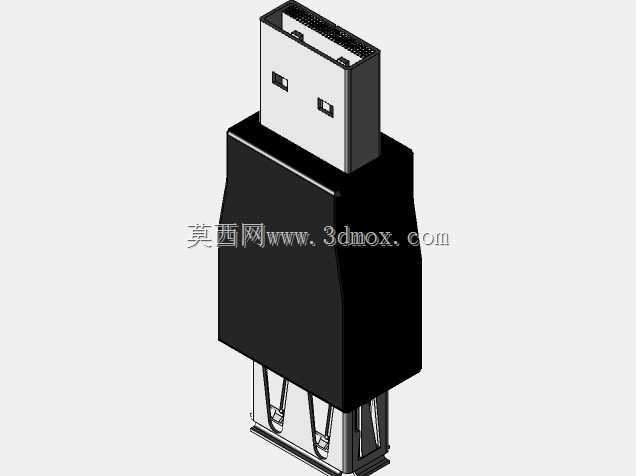

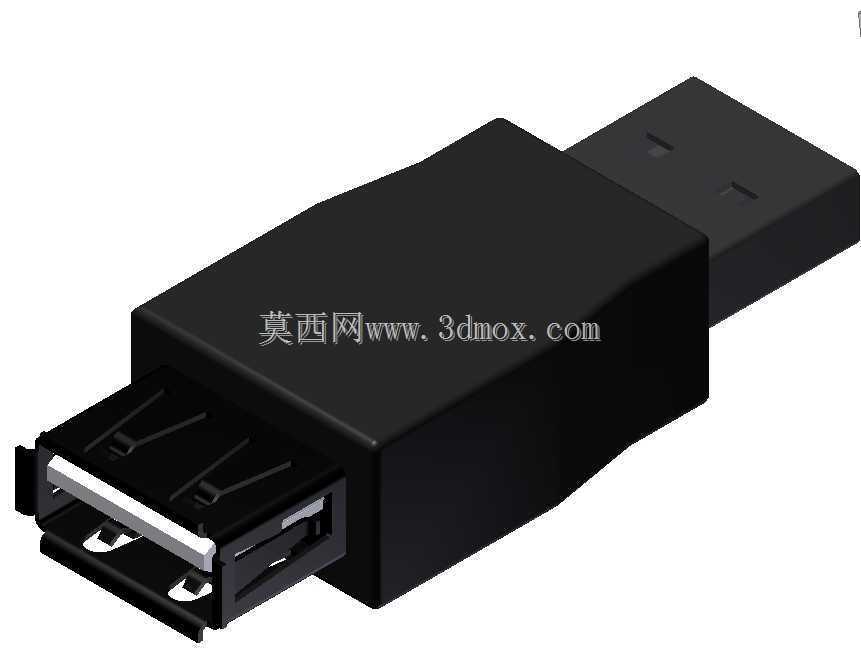

　　从功能特性上看，这款转接头采用一体式注塑包覆结构，公头端遵循标准USB Type-A接口的尺寸规范，金属屏蔽壳厚度控制在0.3mm，内部接触弹片采用铍青铜材质冲压成型，弹片接触点的正向压力设计在0.5N-0.8N区间，既可以保证多次插拔后接触电阻稳定在30mΩ以内，又不会因为插拔力过大导致对接困难；母头端的内部胶芯采用耐高温PBT材质注塑，胶芯上的定位槽与公头端的金属壳做了过盈配合定位，组装后公头母座的同轴度公差控制在0.1mm以内，避免对接时出现插偏、顶坏内部弹片的问题。外部的包覆壳体采用ABS+PC混合材质注塑，表面做细咬花处理，既可以提升手持插拔时的摩擦力，又能在日常磕碰中吸收部分冲击能量，保护内部的金属连接结构。

　　设计过程中，首先要明确安装边界的尺寸约束：标准USB Type-A公头的外露金属部分长度为12mm，母座的插接深度为14mm，转接头整体的外部轮廓做了圆角过渡处理，壳体最大截面尺寸控制在20mm×12mm，不会占用相邻接口的安装空间——很多工控机、交换机的USB接口是并排布置的，接口间距通常只有18mm，如果转接头壳体做的过宽，会挡住相邻的接口，导致其他接口无法正常使用，这款设计的壳体宽度严格控制在18mm以内，相邻接口同时使用时不会出现干涉。另外在公头根部做了一圈0.5mm高的限位凸台，当公头完全插入母座时，凸台会贴合在对接面板的表面，避免公头插入过深顶坏对端母座内部的胶芯结构，同时凸台和壳体之间做了R1的圆角过渡，减少应力集中，防止插拔时公头根部出现断裂。

　　从实际装配的角度考虑，这款转接头的内部金属端子采用连续冲压后折弯成型，端子和胶芯的组装采用压入式工艺，端子压入胶芯后保持力大于15N，正常插拔过程中不会出现端子退针的问题；金属屏蔽壳和内部胶芯组装完成后，通过超声波焊接和外部注塑壳体结合为整体，整体拉拔力大于40N，即使拉扯外接的USB线缆，也不会把转接头的公头部分扯断在对端母座里。在数据传输性能的结构适配方面，内部的信号端子做了等长设计，差分信号对的长度差控制在0.2mm以内，满足USB2.0高速传输的阻抗匹配要求，不会因为结构设计导致信号反射、传输丢包的问题，既可以用于普通的低速鼠标键盘连接，也能满足U盘、数据采集卡的高速数据传输需求。

　　在现场布线的场景里，这类转接头还可以配合面板固定座使用，把转接头的母座端固定在控制柜的面板开孔上，公头端插在柜内的工控机接口上，就可以实现柜外插接USB设备，不需要打开柜门就能完成数据拷贝、设备调试的操作，既提升了调试效率，也避免了打开柜门带来的防尘、防触电隐患。针对工业场景的常见使用环境，壳体的合模线做了打磨处理，没有尖锐的毛边，插拔时不会划伤操作人员的手部，同时壳体材质的阻燃等级达到UL94-V0级，即使周边电路出现短路打火的情况，也不会引燃转接头的塑料壳体，满足工业现场的安全使用要求。
