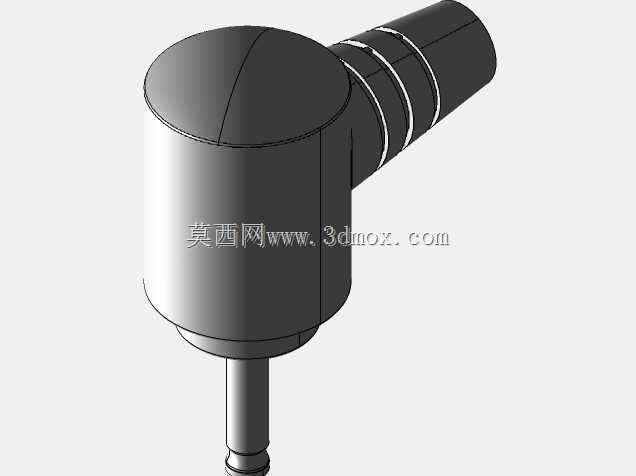

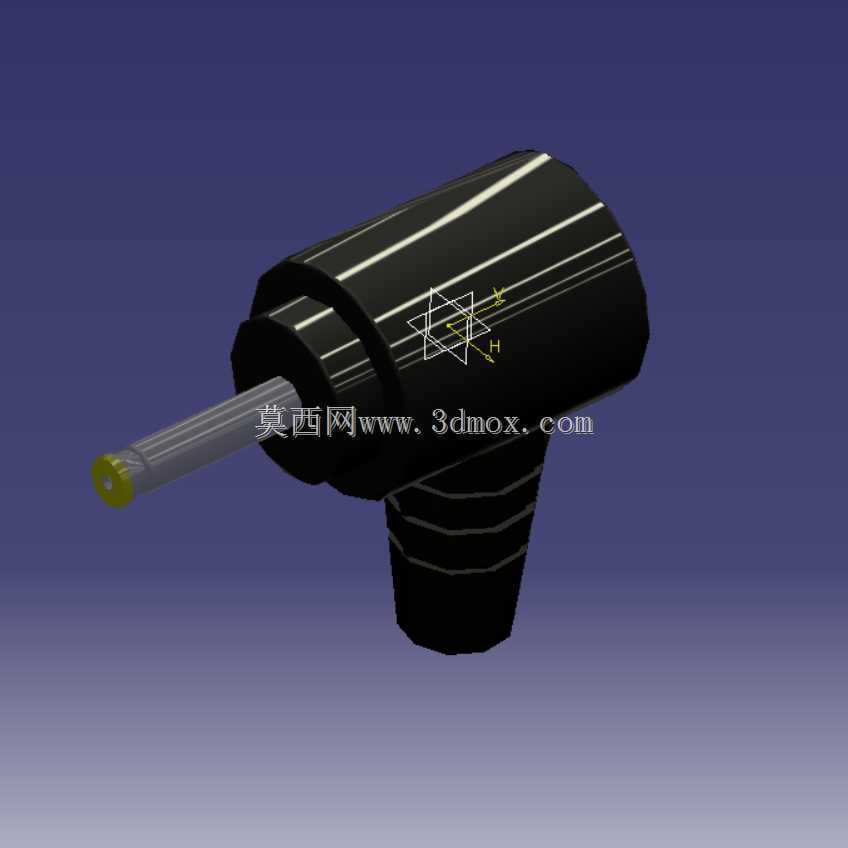

2.5x0.7规格直角L形直流电源插座结构

　　在小型消费电子、便携检测仪器、手持工业终端这类对安装空间有严苛限制的设备里，板载直插式直流电源插座往往会因为出线方向垂直于PCB板，挤占设备内部的走线空间或是电池仓位置，直角L形的侧出直流插座就是为解决这类空间矛盾诞生的连接件。这款适配2.5x0.7毫米规格公头的直角电源插座，在结构设计上首先考虑了安装后的空间占用边界，插接口的轴向与焊脚所在平面呈90度夹角，焊接固定在PCB板上之后，电源插头的插拔方向平行于板面，不会向设备壳体外侧额外突出过长的结构，也不会在板件上方形成过高的凸起，方便设备做薄型化的结构布局。从实际使用场景来看，这类插座常被用在小型手持测量仪、便携数据采集终端、迷你型外设供电模块上，这些设备的内部空间通常被电池、主控板、传感元件占满，留给电源接口的安装位往往是壳体侧边的窄小区域，直角结构刚好可以顺着壳体侧壁的方向完成装配，不需要在PCB板上预留垂直方向的避让空间。设计这款插座的三维结构时，首先要确认插合端的尺寸公差，内孔的接触弹片要和2.5毫米外径、0.7毫米内芯的公头形成稳定的过盈配合，既不能因为配合过紧导致插拔力过大损伤焊盘，也不能因为间隙过大造成接触电阻升高、供电不稳的问题。外壳的绝缘部分采用了阶梯式的限位结构，插头插入到位后会被台阶面挡住，避免过度插入顶坏内部的弹片结构，同时外壳的外壁尺寸和设备壳体上的开孔做了适配，安装后可以和壳体表面齐平，不会出现明显的缝隙影响外观和防尘效果。焊脚部分的布局考虑了常规PCB板的走线规则，

　　三个焊脚分别对应电源正极、负极和固定接地脚，接地脚的尺寸做了加宽处理，焊接后可以强化插座和板件的连接强度，承受多次插拔的侧向力不会出现焊盘脱落的问题。L形的转角位置做了圆弧过渡的加强筋设计，避免注塑成型时出现应力集中的问题，同时也能提升外壳的结构强度，在插头受到侧向掰动的外力时，不会出现外壳开裂的情况。从安装边界来看，这款插座焊接在1.6毫米标准厚度的PCB板上时，板件上方的突出高度不到8毫米，板件下方不需要额外预留避让空间，插接口的前端到焊脚末端的总长度控制在15毫米以内，对于内部空间局促的小型设备来说，这样的尺寸可以很灵活地布置在板边的任意位置，不需要为了适配接口调整其他元件的布局。接触弹片的材质选用弹性铜材，表面做了镀镍处理，

　　既可以保证长期使用的导电性能，也能避免氧化造成的接触不良，弹片的接触位置设计了双触点结构，公头插入后两个触点同时和内芯、外壁接触，即使设备在移动过程中出现轻微震动，也能保持供电的连续性，不会出现瞬间断电的情况。在实际选型过程中，结构工程师往往会优先确认插座的插合规格、安装方向、焊脚尺寸这几个核心参数，这款2.5x0.7规格的直角插座刚好匹配市面上常见的小功率直流电源适配器，不需要额外定制转接线材，通用程度较高。建模过程中需要特别注意插合面的同轴度公差，如果内孔和外圆的同轴度偏差超过0.1毫米，就会出现插头插入卡顿、单边接触的问题，影响实际使用体验。另外，插座外壳的脱模斜度也需要根据注塑工艺的要求做合理设置，保证批量生产时的成型良率，

　　转角位置的壁厚要保持均匀，避免出现缩痕影响外观和结构强度。对于需要做设备结构虚拟装配的工程师来说，这个三维模型可以直接导入装配体中，检查接口和壳体开孔的匹配度、和周边元件的干涉情况，提前发现布局上的问题，减少实际打样的修改次数。在做整机的布线设计时，也可以根据插座的出线方向提前规划线材的走线路径，避免线材和其他运动部件或者发热元件产生干涉。这类小型连接件虽然在整套设备里的成本占比很低，但直接影响到设备的供电可靠性和用户的使用体验，结构设计时的细节处理往往决定了产品的长期耐用性，比如插拔寿命的要求通常要达到5000次以上，这就要求内部弹片的弯折角度、材质厚度都要经过严格的计算和验证，三维建模阶段把这些结构细节准确还原，才能为后续的样机测试和批量生产提供可靠的设计依据。
