RC航模尾起落架组件结构设计方案

　　这套尾起落架组件主要面向小型遥控固定翼航模的尾部支撑场景，在航模地面滑跑、起降阶段承担尾部承重、姿态稳定与地面冲击缓冲的核心作用，区别于主起落架的主承重定位，尾起落架布置于机身尾部纵轴线上，需要适配小尺寸机身尾部的安装空间，同时兼顾滑跑转向时的侧向受力耐受能力。从结构组成来看，整套组件包含安装固定基座、主支撑摇臂、轮轴连接构件、缓冲弹性件、小型行走轮组以及配套的连接销轴、衬套零件，各零件之间通过销轴铰接形成可动的连杆结构，没有采用一体化刚性支撑的设计逻辑，核心是为了吸收航模着陆瞬间的垂直冲击载荷，避免刚性连接将冲击直接传递到机身尾部的轻木、泡沫等脆弱承力结构上，减少起降过程中的结构损坏概率。设计过程中首先明确了安装边界约束，

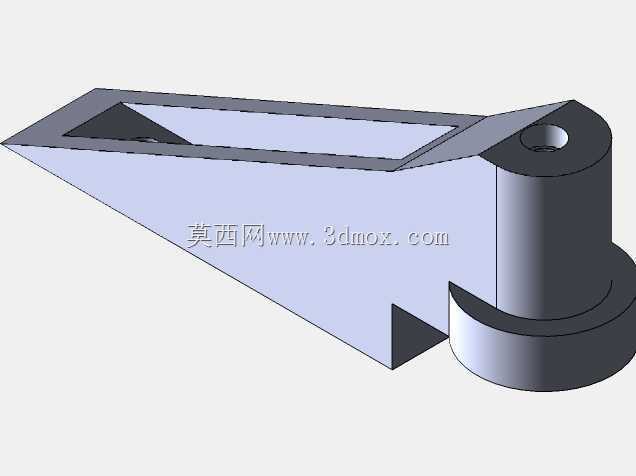

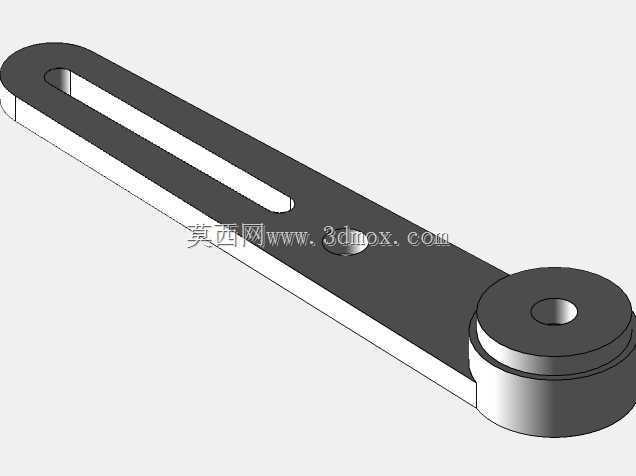

　　尾部安装基座设置了三个等距排布的安装孔位，孔位间距匹配常规小型航模尾部的隔框加强位置，安装时可以直接通过螺丝将基座固定在尾部隔框的预加强区域，不需要额外对机身结构做大规模改装，基座的铰接端做了加厚凸台处理，铰接孔内预留了衬套安装空间，长期反复转动过程中可以通过更换衬套降低铰接位置的磨损量，不需要整体更换基座零件。主支撑摇臂采用长条形扁平结构设计，截面做了变厚度处理，靠近铰接端的位置厚度更大，用于承受着陆时的弯矩载荷，靠近轮轴端的位置适当减薄以控制整体重量，摇臂的两个铰接孔同轴度公差控制在0.02mm以内，避免转动过程中出现卡滞、别劲的问题，摇臂与基座之间的转动角度设置了机械限位，最大下压行程对应航模着陆时的最大下沉速度工况，

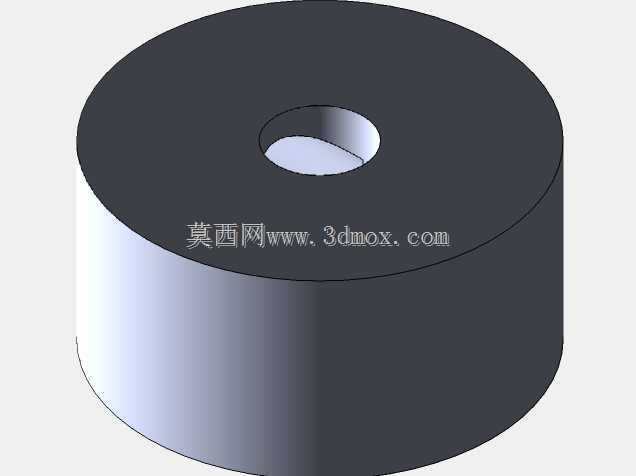

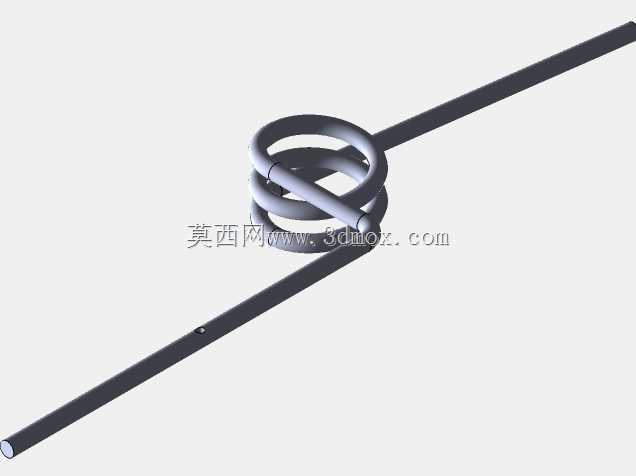

　　最大上抬行程对应地面滑跑遇到凸起障碍时的避让需求，不会因为转动角度过大导致弹性件脱出或者结构干涉。缓冲部分采用螺旋扭簧作为弹性储能元件，扭簧的两个支脚分别抵靠在基座和主摇臂的定位槽内，不需要额外的紧固件固定扭簧位置，装配时只需要将扭簧套在铰接销轴上，对准定位槽卡入即可完成缓冲部分的组装，扭簧的刚度参数匹配1.5kg-3kg级别的小型固定翼航模，正常着陆冲击下可以将冲击载荷衰减60%以上，避免尾部结构受到过大的瞬时冲击。轮组部分采用双轮缘的小直径滚轮设计，滚轮中心镶嵌了黄铜衬套，轮轴采用不锈钢小直径光轴，滚轮与轮轴之间为间隙配合，转动阻力小，滚轮的轮缘宽度适配常见的草地、铺装跑道、硬化土路等多种航模起降场地，

　　不会因为场地表面的不平整出现轮组卡滞的问题，轮轴两端设置了卡簧槽，通过微型卡簧实现滚轮的轴向定位，防止滑跑过程中滚轮脱出。整套结构的所有铰接位置都预留了润滑脂填充间隙，日常维护时只需要在铰接点滴入少量轻质润滑油即可保证转动顺畅，零件数量少，拆装维护难度低，单个零件的外形都适配小型注塑或者3D打印的加工工艺，爱好者自行加工或者小批量生产都有较好的工艺性，结构重量控制在20g以内，不会给小型航模带来过大的额外重量负担，安装完成后尾轮的触地位置与主起落架轮组形成稳定的三点支撑结构，地面滑跑时可以通过尾轮的偏转配合方向舵实现地面转向控制，转向过程中摇臂的铰接结构允许尾轮随地面起伏做小幅度的上下摆动，不会因为地面不平整出现尾部跳离地面的问题，有效提升滑跑阶段的方向稳定性。
