RC航模用小型主起落架结构设计

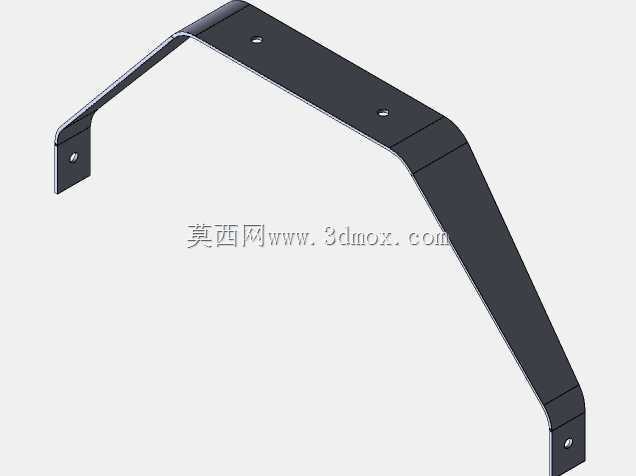

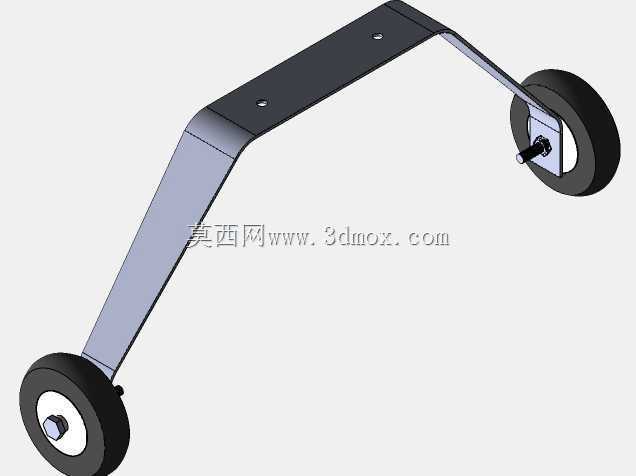

　　这套起落架结构针对小型遥控固定翼航模的起降需求设计，核心作用是在航模滑跑、起飞、降落阶段承担机身支撑载荷，吸收地面接触产生的冲击能量，避免机身结构直接受地面反作用力出现形变或损坏。从结构布局来看，整体采用弯折式单片主承力臂搭配两端轮组的构型，主承力臂选用具备一定弹性形变能力的金属板材弯折成型，弯折角度经过多轮起降测试调校，既能够保证滑跑阶段的结构刚度，避免轮组出现过度侧倾导致航向偏移，又能在降落触地瞬间通过臂身的微量弹性形变吸收竖向冲击，降低冲击载荷传递到机身安装位的应力峰值。

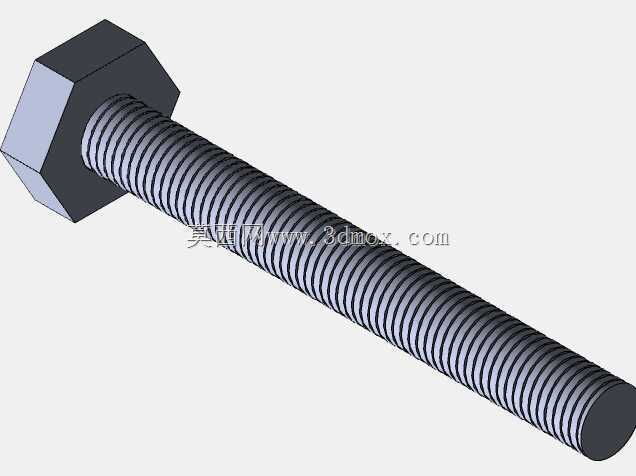

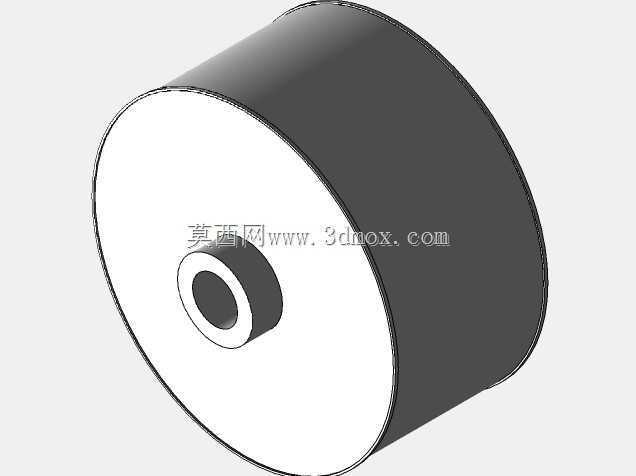

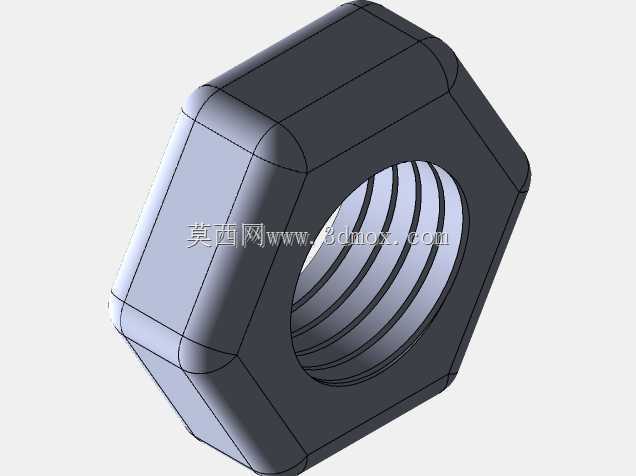

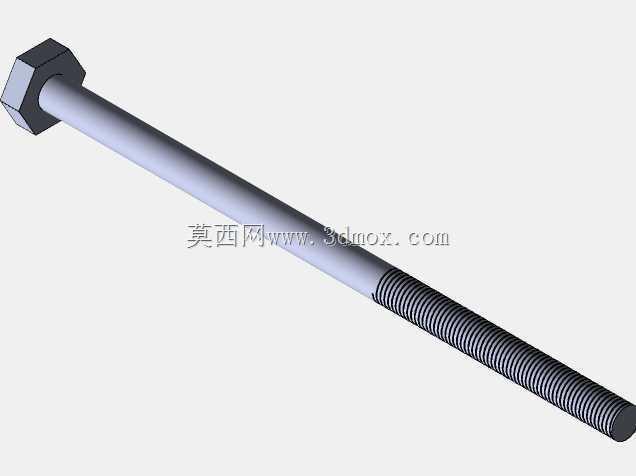

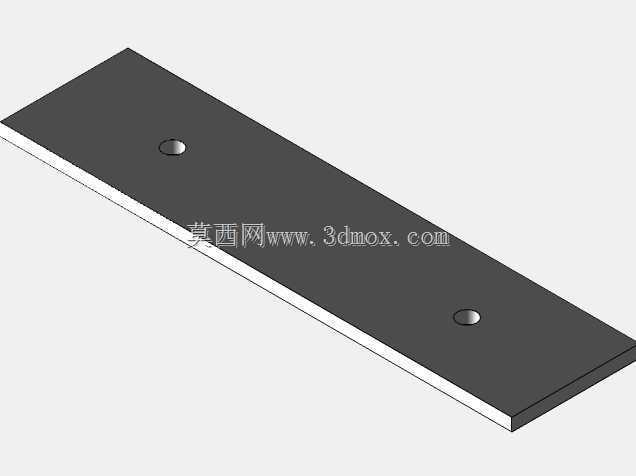

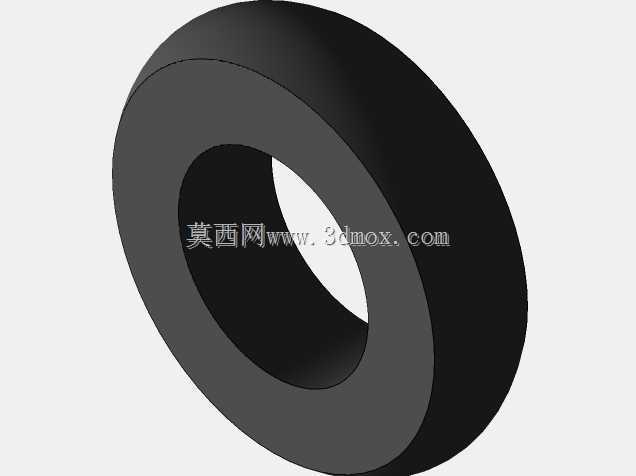

　　轮组部分采用小直径实心橡胶轮搭配金属轮轴的设计，轮面做了微弧面处理，能够适配平整铺装跑道、压实草坪等常见航模起降场地，减少滑跑过程中的滚动阻力；轮轴与承力臂的连接位置设置了限位衬套，既可以避免轮体转动过程中出现轴向窜动，又能保证轮体转动的同轴度，防止滑跑过程中出现偏磨、卡滞问题。主承力臂上预留的两个安装孔位对应机身底部的标准安装间距，孔位周边做了局部压型强化处理，避免螺丝锁紧时臂身出现局部凹陷，安装时只需通过两颗螺丝即可将整套起落架固定在机身底部的安装座上，不需要额外加工适配结构，拆装维护十分便捷。

　　从安装边界来看，整套结构的横向跨度适配翼展在1.2-1.8米区间的小型固定翼航模，主承力臂的竖向高度经过测算，能够保证航模在地面静止状态下螺旋桨桨尖与地面保持足够的安全距离，避免滑跑或起飞阶段桨尖擦地导致桨叶损坏。承力臂的弯折弧度设计充分考虑了降落时的受力方向，当航模以小角度俯冲触地时，冲击力会沿着承力臂的延伸方向分散到整个臂身结构上，不会在弯折位置出现应力集中导致结构断裂。

　　在实际应用场景中，这套起落架能够满足日常休闲飞行、航模新手训练等多种使用场景的需求，相较于线式起落架，单片弯折的结构具备更好的侧向稳定性，在侧风滑跑阶段能够有效抵抗侧风带来的侧向倾覆力矩，减少航模滑跑阶段侧翻的概率；相较于带阻尼减震器的复杂起落架结构，这套构型的零件数量更少，整体重量更轻，不会给航模带来额外的载荷负担，同时结构可靠性更高，不存在减震器漏油、铰接位松旷等故障问题，日常使用几乎不需要额外维护。设计过程中针对承力臂的板材厚度做了多轮迭代验证，厚度过薄会导致承力刚度不足，滑跑阶段出现明显的形变震颤，影响航模的滑行稳定性；厚度过厚则会导致结构刚性过大，无法有效吸收降落冲击，容易把冲击载荷直接传递到机身，导致机身安装位的泡沫或木结构出现开裂，最终选定的板材厚度能够在刚度和韧性之间找到最优平衡点，既可以承受正常起降的冲击载荷，又能通过自身形变过滤掉大部分高频振动。轮体的橡胶硬度也经过匹配调校，硬度过高会导致滑跑阶段颠簸明显，震动会通过起落架传递到机身上的飞控、传感器等精密部件，影响飞行控制精度；硬度过低则会增大滚动阻力，延长起飞滑跑距离，适配后的硬度既能够过滤地面微小颠簸，又不会产生过大的滑行阻力。
