可折叠户外炉具三脚稳定支撑结构

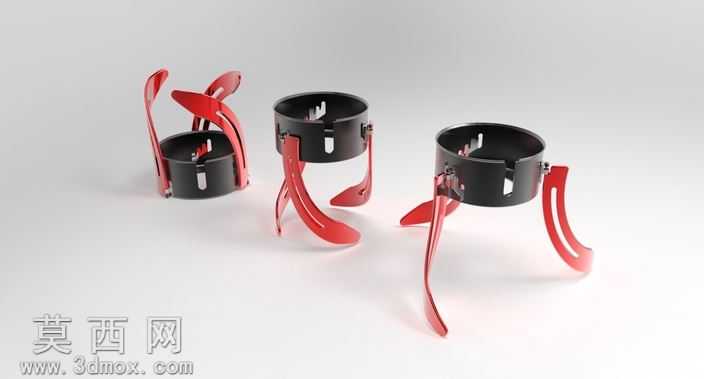

本作品为适配独立高度监管类户外炉具的三脚稳定支撑结构，整体采用Pro/Engineer Wildfire软件完成全参数化三维建模，建模过程中严格遵循英制单位标准，将整体结构拆分为四个独立的子系统进行分步搭建，确保各部件的装配公差控制在合理区间，避免后续装配出现干涉问题。建模阶段首先完成环形炉具固定基座的特征绘制，通过拉伸、切除命令构建基座上的定位卡槽与限位结构，保证基座能够与炉身紧密卡合，不会在使用过程中出现滑脱移位的问题。随后针对支撑腿部分进行结构设计，支撑腿采用流线型曲面造型，通过曲面扫描、边界混合命令完成曲面构建后进行实体化处理，每根支撑腿与基座的连接位置设计有可转动的铰接结构，实现支撑腿的折叠收纳功能，在非使用状态下支撑腿可完全收拢贴合基座侧壁，大幅缩小整体收纳体积，适配户外出行的便携需求。材质与渲染阶段，在KeyShot中完成材质赋予与场景渲染，基座部分采用哑光黑色耐高温金属材质，调整材质的粗糙度与金属度参数，模拟高温喷涂工艺的表面质感；支撑腿部分采用亮面红色耐高温烤漆金属材质，通过调整反射参数还原烤漆表面的细腻光泽，同时在支撑腿与桌面接触的末端做了圆弧过渡处理，避免尖锐边角划伤放置平面，也能提升放置时的摩擦力，增强放置稳定性。结构设计上，三个支撑腿展开后形成等边三角形的支撑点位，三角形结构本身具备优异的结构稳定性，能够为炉具提供可靠的支撑力，即使放置在略有不平整的户外地面，也能通过支撑腿的角度微调保持炉身水平，避免炉具倾倒引发安全隐患。铰接位置的阻尼结构经过反复参数调整，既保证支撑腿转动折叠时的顺畅度，又能在展开到使用角度时提供足够的阻尼力，避免支撑腿受重后意外收拢。整体设计在保留原有炉具锁定功能的基础上，优化了折叠状态下的腿件收纳逻辑，确保折叠过程中腿件不会与基座或炉身其他部件发生磕碰，兼顾了结构稳定性、使用安全性与收纳便携性，能够满足户外露营、野外炊事等场景下的炉具稳定支撑需求。
