家用多层堆叠式蚯蚓堆肥桶三维设计

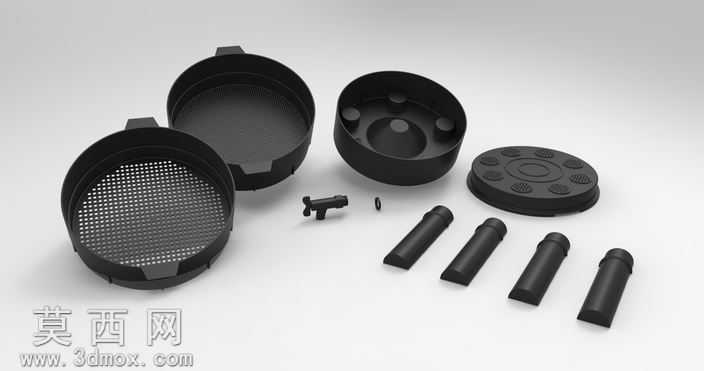

本模型为家用蚯蚓生物降解堆肥装置，采用Pro/Engineer Wildfire软件完成全参数化三维建模，整体以立式圆柱桶型为基础形态，通过多层堆叠的模块化结构实现堆肥功能的分区运作。建模过程中首先完成底部集液层的结构搭建，该层设置三根均匀分布的支撑脚保证装置放置稳定性，侧面集成带阀门的出液接口，用于导出堆肥过程中产生的渗滤液，接口处做了密封衔接结构设计，避免液体渗漏。向上依次堆叠多层工作腔室，每层腔室之间采用卡扣式衔接结构，既保证层间连接的密封性，又可根据堆肥需求灵活增减腔室层数，适配不同家庭的厨余处理量。顶部桶盖做了多区域凹凸纹理设计，表面均匀分布圆形透气凸点与防滑纹路，既保证堆肥腔室内的空气流通，满足蚯蚓生存的透气需求，又提升开盖操作时的摩擦力，避免打滑。材质渲染上整体采用哑光黑色食品级塑料质感，还原家用环保设备的常用材质表现，所有结构边缘均做圆角过渡处理，避免尖锐棱角带来的使用安全隐患。设计思路围绕家庭小规模有机堆肥的使用场景展开，通过分层结构实现蚯蚓的自动迁徙，当下层腔室厨余分解完成后，蚯蚓会自行向上迁移至新投放厨余的腔室，无需人工分拣即可完成堆肥与蚯蚓的分离，底部集液层收集的渗滤液可稀释后作为有机液肥使用，整体结构紧凑，占地空间小，适合放置在家庭阳台等区域使用，建模过程中对各层的配合公差、卡扣的卡合深度、支撑脚的承重结构都做了参数化校验，保证模型结构符合实际生产开模的尺寸要求，渲染阶段通过调整材质的粗糙度与光影参数，还原塑料材质的真实质感，清晰展现装置的整体外观与各部分结构细节。
