沙漏造型创意螺旋弹簧结构设计

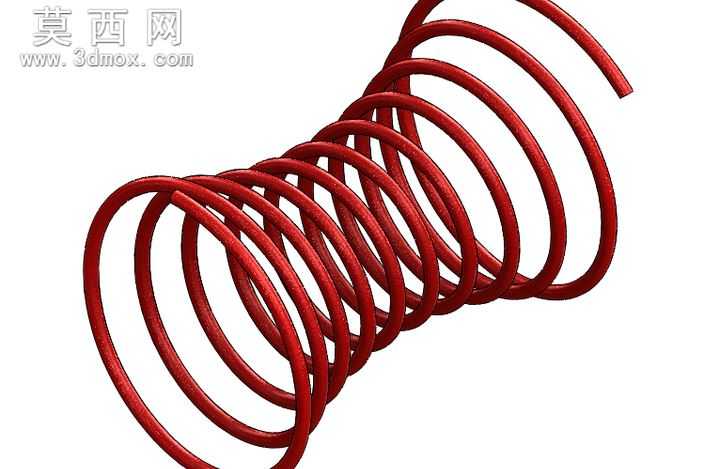

本作品为创意异形螺旋弹性结构设计，整体造型借鉴沙漏的收腰轮廓，打破常规圆柱螺旋弹簧的规整形态，兼具结构趣味性与力学参考价值。建模过程首先搭建整体轮廓基准，通过三个不同配置的基准文件分别定位沙漏两端的大径轮廓、中部收腰的小径轮廓，确定螺旋线的整体走向边界，确保两端螺旋圈径大于中部，形成自然的收放弧度，还原沙漏两端宽、中间窄的经典视觉特征。轮廓基准搭建完成后，调用表面扫描工具，以预先绘制的圆形截面作为扫描轮廓，沿组合后的螺旋引导线进行扫描操作，过程中实时调整截面的法向方向，保证每一圈螺旋的截面始终垂直于引导线切线方向，避免出现截面扭曲、壁厚不均的问题，让螺旋圈的过渡顺滑自然，无生硬折角。为了让螺旋路径完全贴合沙漏的曲面轮廓，建模过程中使用交叉曲线工具，在预先构建的沙漏形曲面基体上提取螺旋线与曲面的交线，将其作为扫描路径的修正参考，反复调整螺旋线的螺距参数，让两端螺距稍大、中部收腰位置螺距适度加密，既保证整体造型的视觉协调性，也让结构的弹性分布更符合异形弹簧的力学逻辑。材质设置上选用哑光金属红的漆面材质，调整材质的粗糙度参数模拟金属弹簧表面的喷塑质感，添加适度的环境反射让螺旋结构的明暗层次更清晰，每一圈螺旋的光影过渡自然，能够直观展现螺旋结构的空间缠绕关系，清晰呈现各圈之间的间隙与整体的收腰形态。整体设计将日常弹性元件的结构与经典沙漏造型结合，既可以作为异形弹簧建模的参考案例，也为创意弹性结构的设计提供了思路，完整展现了从轮廓搭建、路径修正到扫描成型、材质渲染的全流程，曲面过渡顺滑无破面，结构逻辑清晰，可直接用于建模学习与结构参考。
