电力测试笔式一字螺丝刀三维建模设计

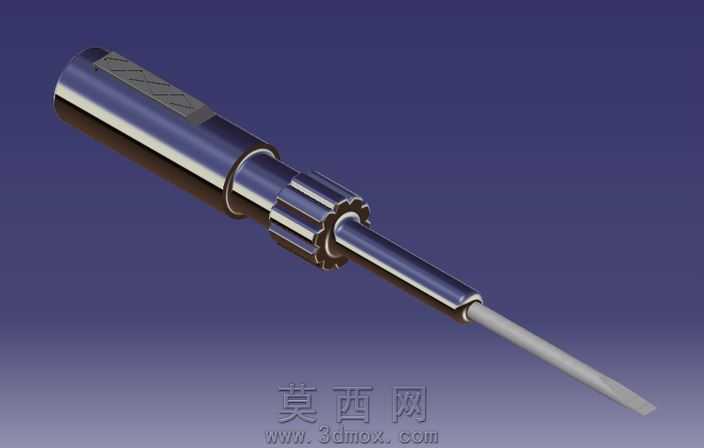

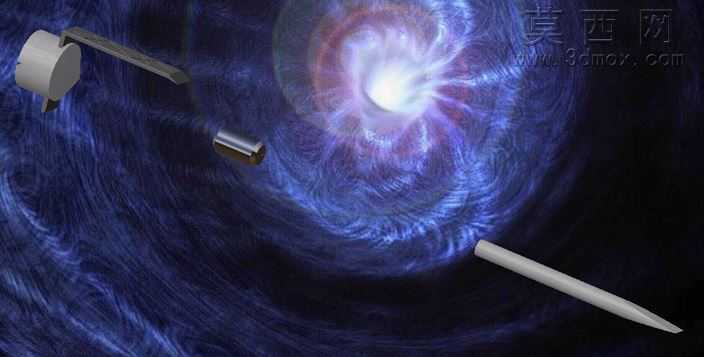

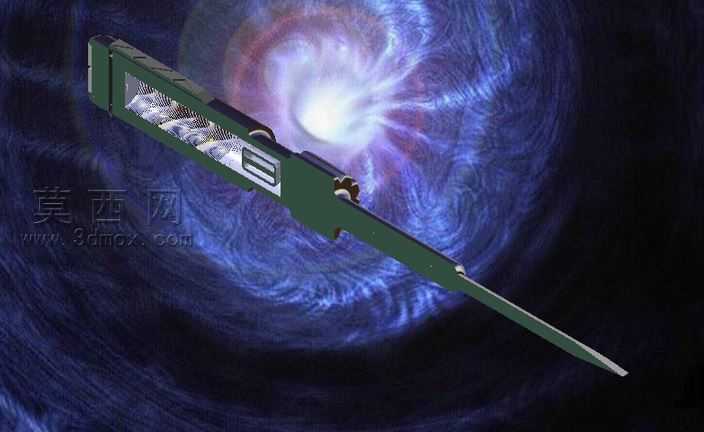

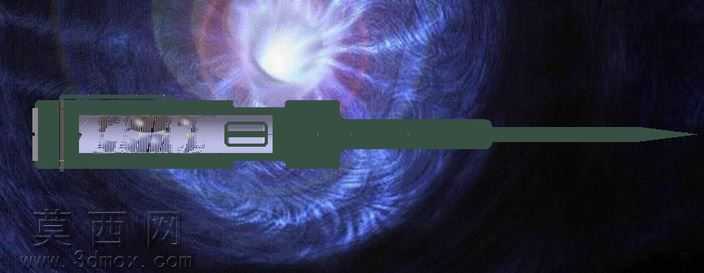

本模型为笔式结构的电力测试专用一字螺丝刀，整体采用CATIA软件完成全参数化三维建模，建模过程严格遵循手动五金工具的实际尺寸比例，还原真实产品的结构细节与外观质感。建模阶段首先通过旋转凸台命令构建笔式主体的基础轮廓，将手柄部分设计为符合人体工学的圆柱收腰形态，在手柄握持区域添加防滑滚花结构，通过圆周阵列命令实现齿状防滑纹的均匀排布，既还原了实物的防滑设计，也保证了模型细节的规整性。中部的金属连接结构采用多段凸台与凹槽组合建模，还原金属卡接结构的层次感，刀杆部分与手柄做同轴心配合，一字刀头部分通过拉伸切除命令精准加工出一字槽的刃口形态，保证刃口角度与真实螺丝刀的作业角度一致。材质渲染阶段，手柄部分采用深蓝色哑光工程塑料材质，调整材质的粗糙度与反射参数，模拟绝缘塑料的细腻磨砂质感；金属连接段与刀杆部分采用镀铬金属材质，调整金属的高光反射与环境贴图参数，还原五金工具金属部件的亮面镀铬质感，刀头部分略微降低反射率，模拟使用过程中轻微磨损的金属质感。结构设计上采用笔式一体化布局，将测电模块内置在笔形手柄空腔内，既保留了普通一字螺丝刀的拧转功能，也集成了电力测试的功能，整体结构紧凑便携，符合电工随身工具的设计需求。建模过程中对所有配合面做了间隙处理，保证各部件的装配关系符合实际生产的公差要求，所有特征均保留完整参数，可根据实际使用需求调整手柄长度、刀杆直径、刀头尺寸等参数，也可直接导出为通用格式用于产品展示、结构验证或3D打印样件制作。渲染阶段采用渐变深蓝色背景，搭配三点布光方案，主光从侧上方打亮模型主体轮廓，辅光补全暗部细节，背光灯勾勒金属部件的边缘高光，最终呈现出清晰展示产品结构与质感的渲染效果，完整还原了这款兼具测电功能与螺丝拧转功能的电工专用工具的外观与结构特点。
