农用整地播种用深耕犁具结构设计

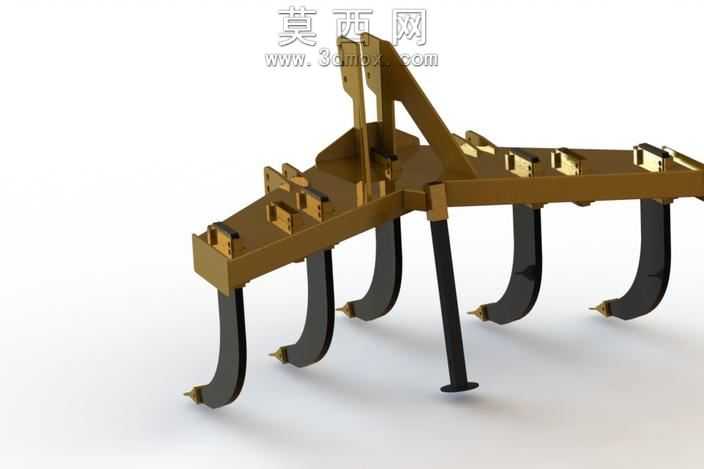

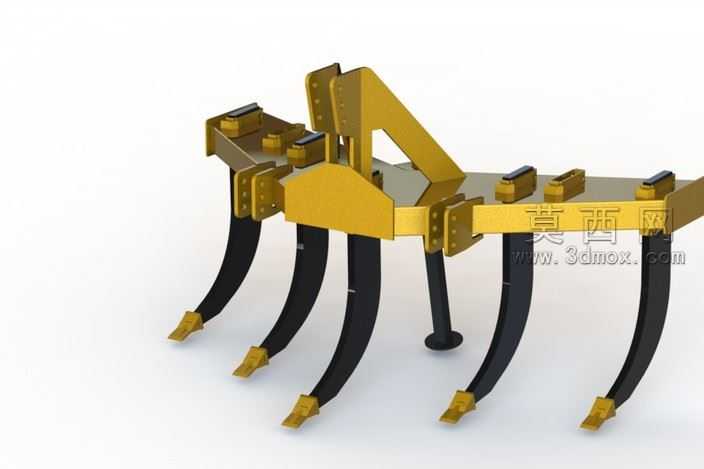

本作品为农用整地作业的深耕犁具三维建模成果，建模过程围绕农机作业的实际工况展开，首先依据深耕作业的入土深度、幅宽要求确定整体机架的尺寸参数，主承载横梁采用矩形截面型材结构建模，保证作业时可承受土壤阻力带来的弯曲载荷，所有连接部位均按照螺栓装配的实际尺寸构建孔位与贴合面，还原真实农机的可拆装结构。建模时对犁柱部分做了重点结构还原，每根弯曲犁柱的弧度经过反复调整，既保证入土时的顺畅切土角度，又兼顾作业时带土、脱土的流畅性，犁尖部分采用独立的分体式结构建模，还原实际农机中犁尖作为易损件可单独更换的设计特点，所有犁尖的入土角度保持一致，保证作业时耕深均匀、地表平整。模型中部设置的深度限位支撑柱采用独立建模，可通过调整安装高度控制整体耕深，避免作业时犁具入土过深增加牵引负荷。材质渲染阶段，主承载机架与安装支座部分赋予金属黄漆材质，还原农机常用的防锈涂装效果，犁柱部分赋予黑色耐磨金属材质，犁尖部分赋予高硬度合金金属质感，不同部件的材质区分清晰，可直观分辨各结构的功能分区。渲染时采用柔和的均匀光照，完整展现犁具的整体结构与各部件的装配关系，所有部件的装配间隙均按照实际生产装配公差设置，无干涉错位问题。设计思路围绕播前整地的农艺需求展开，整体采用多犁柱等距排布的结构，单次作业可完成多道耕幅的整地作业，有效提升播前土地整理的作业效率，机架上方的悬挂连接结构按照标准拖拉机悬挂尺寸建模，可直接与主流农用拖拉机的后悬挂系统匹配安装，兼顾了结构合理性与实际使用的适配性，模型完整还原了深耕犁从悬挂连接、承载机架到作业部件、限位部件的全部结构，可用于农机结构展示、作业原理演示以及后续的工程优化参考。
