焊接练习用金属型材支架结构建模作品

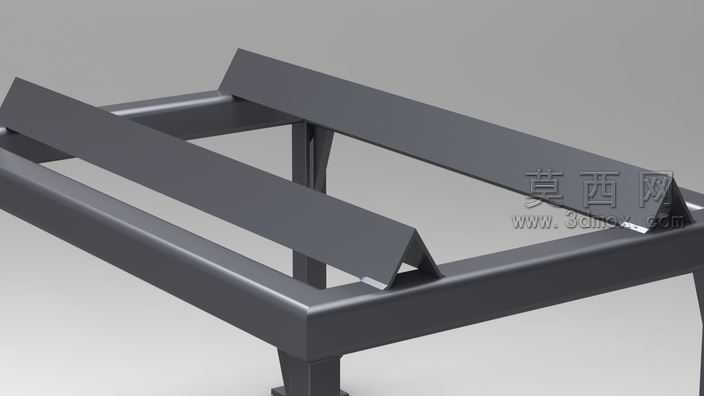

本作品为面向焊接技能实训设计的型材支架三维建模成果，建模过程围绕真实焊接构件的生产逻辑展开，首先依据焊接实训的常规构件尺寸完成基准草图绘制，精准定位每一根型材的下料长度、拼接位置与坡口预留尺寸，完全还原实际焊接作业中型材搭接的对位关系。建模阶段采用结构构件生成功能快速搭建方管型材的主体框架，针对斜向支撑型材与主框架的交接位置，通过剪裁延伸命令精准处理型材干涉区域，还原真实焊接前的构件修配状态，同时在每一处焊缝连接位置预留符合焊接工艺要求的焊道间隙，确保模型结构与实际焊接加工的工艺要求完全匹配。材质编辑环节为模型赋予哑光深灰金属材质，模拟普通碳素结构钢经喷砂处理后的表面质感，调整材质的粗糙度、反射率参数，还原钢材表面细微的氧化层纹理与哑光漫反射特性，避免过度反光影响结构细节的展示效果。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角投射，清晰勾勒出型材的棱边轮廓与框架的空间层次，辅助光源补亮结构暗部，完整呈现斜撑与主框架之间的三角加固结构、支腿与底框的焊接连接位置等核心结构细节，让观看者能够清晰识别每一处焊接点位的分布与构件搭接关系。设计思路上完全贴合焊接入门练习的教学需求，模型涵盖了平接、斜接、角接等多种基础焊接接头形式，框架结构包含矩形主框、横向承托梁、斜向加强筋、立式支腿四个核心组成部分，各构件的厚度、搭接角度均参考常规焊接实训的教学案例设定，既能够作为焊接实操前的结构认知教具，帮助初学者理解型材焊接的构件拼接逻辑，也可作为焊接工艺模拟、焊缝路径编程的基础数字模型，为焊接技能教学提供直观的三维数字化参考，模型的每一处结构细节都经过工艺合理性校验，不存在违背实际焊接加工逻辑的设计缺陷，完全符合真实焊接构件的生产制作要求。
