适用于飞行器舱门的自动铰链结构设计

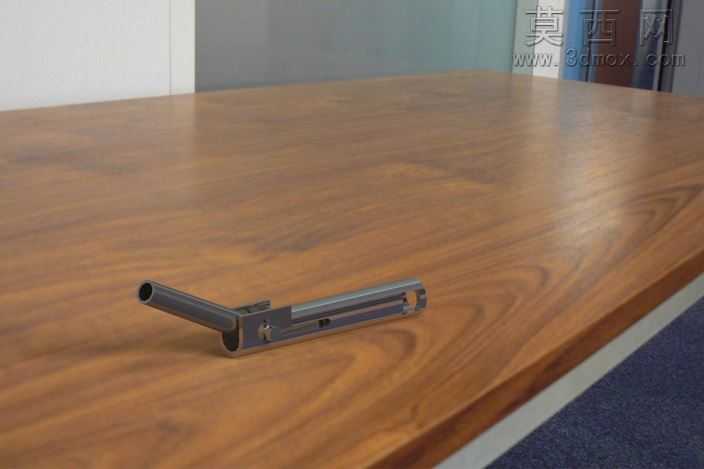

本自动铰链三维模型采用参数化建模方式完成，建模过程中首先对铰链的应用场景进行功能拆解，针对飞机驾驶舱门、气垫船驾驶舱门这类需要顺畅启闭、具备自动复位趋势的使用需求，先绘制核心结构的二维草图，确定主体管状铰接段、滑动槽体、连接固定端的尺寸比例，通过拉伸、切除、倒角等特征操作完成各零件的实体建模，再按照实际装配关系完成组件配合，确保铰接转动副、滑动限位结构的运动逻辑符合真实使用状态。模型渲染阶段采用金属材质参数，还原五金构件的哑光金属质感，对铰接转轴处、滑动槽内壁做了细微的磨损质感处理，固定端的安装孔位做了倒角细节优化，放置在木纹台面的渲染场景中，能够清晰展现铰链的整体形态与结构细节。从结构设计来看，这款自动铰链区别于普通门窗合页，采用管段式铰接主体搭配长条形滑动限位槽的结构，一端的圆管结构用于穿接转轴实现与门框侧的铰接固定，带滑槽的长条段用于与活动门体连接，在门体启闭过程中，滑槽能够配合铰接转动实现特定轨迹的运动，满足舱门开启时的让位需求、关闭时的自动对位锁紧趋势，结构紧凑没有冗余设计，所有棱角处都做了安全倒角处理，避免安装使用过程中出现划伤风险。设计思路上完全围绕特种舱门的使用需求展开，摒弃了民用普通铰链的外露弹簧结构，将自动复位的功能结构整合在铰接主体内部，既能够减少舱门启闭时的结构外露干扰，也能提升构件在车船类颠簸使用环境下的耐用性，安装孔位的尺寸适配常规舱门的钣金安装厚度，不需要额外定制转接件就可以完成装配，模型的各零件都保留了可编辑的参数，使用者可以根据实际应用的舱门尺寸、启闭角度需求调整滑槽长度、管段直径、固定端孔位间距等参数，快速适配不同规格的驾驶舱门、特种车辆舱门的使用需求，整体结构经过运动仿真验证，转动过程无干涉，滑动限位位置准确，能够实现预期的自动闭合对位效果。
