履带式仓储搬运叉车结构设计方案

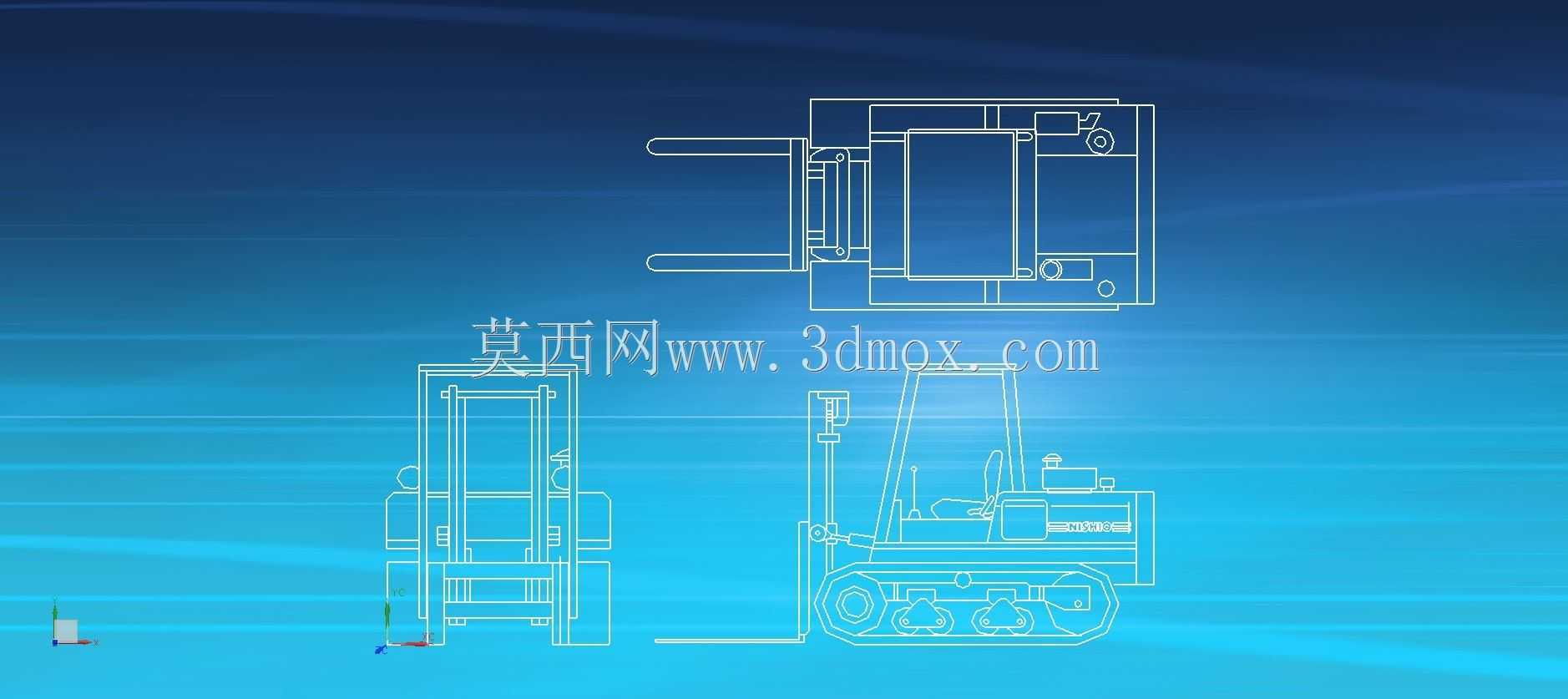

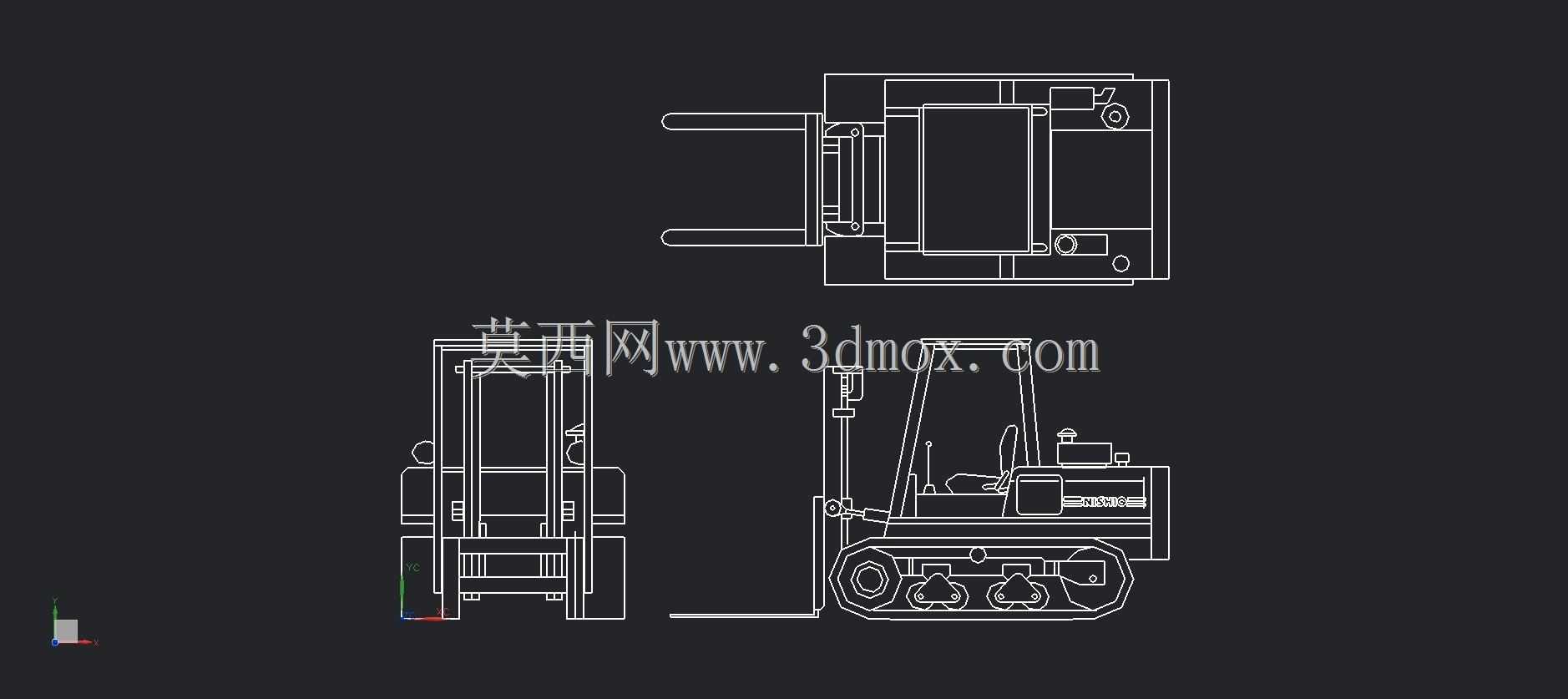

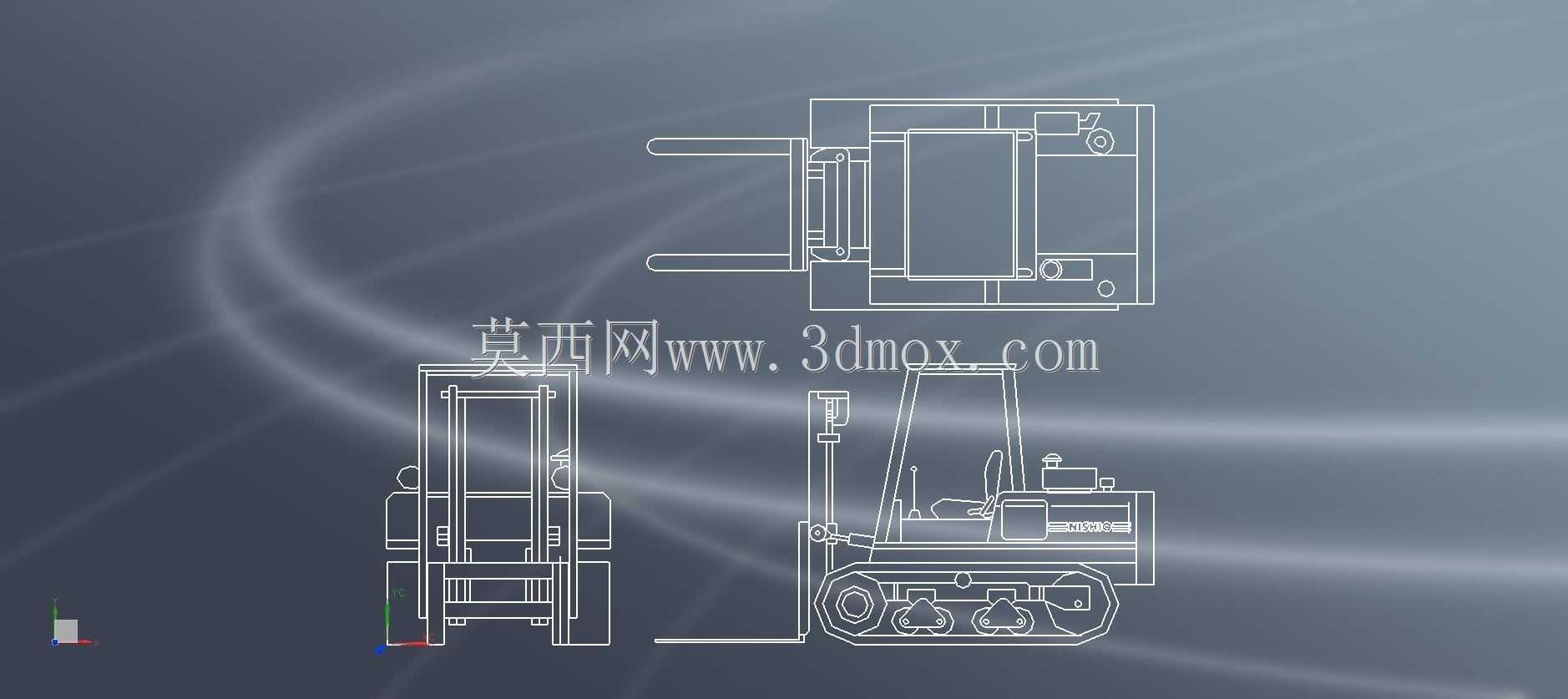

　　这款履带式叉车的三维结构设计，核心针对普通轮式叉车无法覆盖的复杂场地作业需求展开，区别于常规厂区硬质铺装路面使用的平衡重式叉车，履带行走机构的接地比压仅为普通充气轮胎叉车的五分之一左右，能够在松软泥泞的工地现场、仓储园区未硬化临时堆场、甚至轻度积雪结冰的户外作业面稳定行驶，不会出现轮式车辆常见的陷车、打滑问题，适配基建工地物料转运、林区货场装卸、老旧厂区凹凸路面搬运等特殊场景。从结构布局来看，设计阶段优先平衡了作业稳定性与通过性的边界，整车采用前置货叉、中置驾驶舱、后置动力与配重的经典布局，履带行走架的宽度控制在1.2米区间，既保证了1.5吨额定载荷下的侧倾稳定性，也能满足1.4米宽度标准通道的通行需求，

　　不会因为履带结构过度增加车身宽度导致狭小空间无法作业。货叉部分采用标准两级自由提升门架结构，最大起升高度设定为3米，能够覆盖常规仓储货架两层托盘的堆垛需求，门架滚轮组采用双侧限位设计，在履带行走带来的持续振动工况下，能避免门架晃动导致的货叉定位偏差，减少搬运过程中货物掉落的风险。驾驶舱的布局充分考虑了长时间作业的操作便利性，操纵杆按照人机工程学分布在座椅右侧扶手区域，方向盘倾角调整为15度，驾驶员坐姿状态下能够清晰观察到货叉尖端的作业位置，不需要大幅前倾身体确认对位，降低长时间作业的疲劳感。履带张紧机构采用液压自动张紧结构，区别于部分小型履带设备的螺杆手动张紧设计，能够根据行驶路面的起伏自动调整张紧度，减少履带脱轨的故障概率，

　　同时行走驱动马达集成在履带架内部，没有外露的传动半轴，避免场地内的杂物、缠绕物卡滞传动部件，降低日常维护的频次。设计过程中针对安装边界做了多轮校核，整车最小转弯半径控制在2.8米，比同吨位轮式叉车的转弯半径小0.5米左右，能够在狭小的临时堆场完成转向调头，不需要预留过大的作业空间；货叉的安装挂点完全兼容国标标准货叉尺寸，用户可以根据作业需求更换不同长度的货叉、或者加装桶夹、纸卷夹等属具，不需要额外修改门架的连接结构。整车的配重块布局在车身最后端，与前部货叉载荷形成平衡，在满载起升最大高度时，整车的纵向稳定系数达到1.25，满足工业车辆安全规范的要求，不会出现前倾翻的风险。考虑到户外作业的防护需求，整车的线束全部采用波纹管防护，

　　液压管路布置在车架内侧，避免行驶过程中被场地内的尖锐物体刮蹭破损，动力舱的散热进风口设置在车身侧面高位，避免地面扬尘被大量吸入散热系统，减少高温环境下的散热故障概率。不同于常规室内使用的电动叉车，这款履带叉车的底盘离地间隙达到220毫米，能够顺利通过场地内150毫米高度的障碍物，比如临时铺设的管线、路面的凸起坎，不会出现底盘剐蹭的问题。在细节结构上，货叉架的下滑块采用可拆卸式耐磨铜合金材质，磨损后可以快速更换，不需要整体更换货叉架，降低后期使用的维护成本；履带板采用橡胶包覆结构，在硬化路面行驶时不会破坏地面铺装，兼顾户外非硬化场地与室内硬化场地的跨场景作业需求，不需要更换行走部件就能完成不同场地的转运作业。
