手动液压托盘搬运车结构设计展示

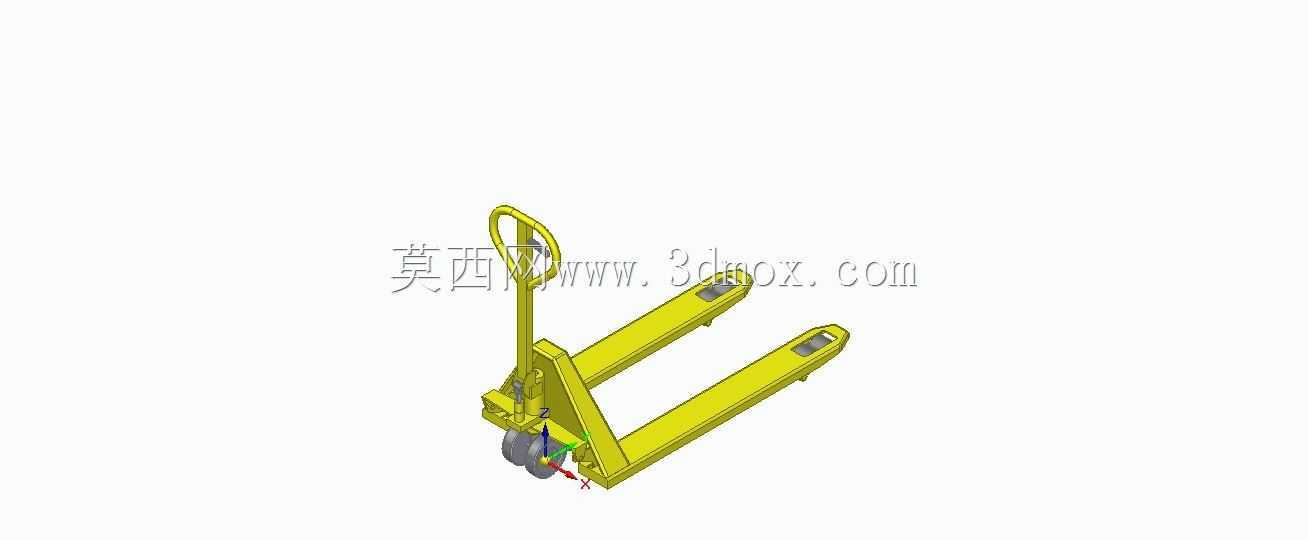

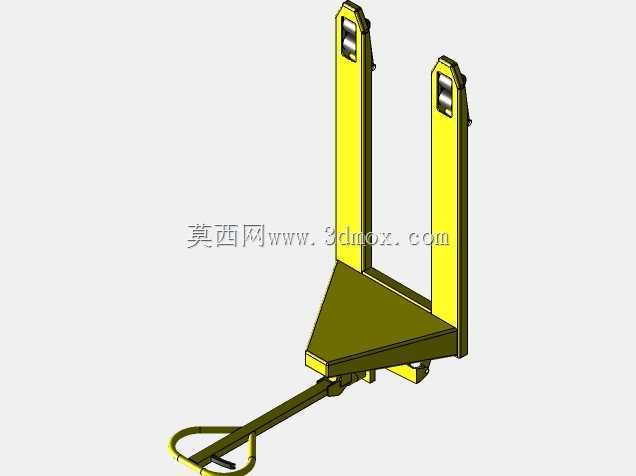

　　在仓储物流、车间物料转运以及商超后仓的日常作业里，手动液压托盘搬运车是出现频率极高的短途载运工具。它不需要外接动力源，完全依靠人力完成转向、起升与拖拽，对狭窄通道、电梯轿厢以及货架间的作业环境适配性极强。这款模型还原了常规2吨级托盘车的核心结构，整体采用三支点支撑布局，前部两个承载轮嵌入叉体前端，后部为转向轮组与操作手柄，作业时可将货叉插入托盘底部间隙，通过反复扳动手柄驱动液压柱塞顶升，把托盘连同货物抬离地面数厘米后即可拖行。从结构设计角度看，叉体采用低剖面的箱型焊接轮廓，目的是在保证抗弯强度的前提下压缩整体厚度，适配市面上绝大多数标准托盘的进叉口高度。模型中叉体前端做了圆弧过渡引导，能降低对位时的磕碰概率，

　　尾部与液压泵站的连接座做了加厚处理，这一区域是满载时弯矩最集中的位置，设计时需要重点校核焊缝与板材的疲劳强度。操作手柄的长度经过人机工程考量，既保证转向时拥有足够的力臂降低操作强度，又不会因过长影响狭小空间内的回转；手柄上集成了液压卸荷扳机，捏下即可缓慢释放油缸压力，让货叉平稳下降，避免货物骤降产生冲击。转向桥部分采用大角度回转设计，可实现接近原地转向的半径，在堆满货架的仓库通道里无需多次倒车调整。整车的外形边界严格遵循标准托盘的适配尺寸，叉体长度覆盖常规欧标、国标托盘的进叉深度，外侧宽度控制在托盘双向进叉的间隙范围内，不会出现卡滞。液压单元作为核心部件，被布置在车体后部的配重区域，既平衡了前部载货的重心，

　　也方便后期维护时拆解更换密封件。车轮部分选用了前后差异化的材质配置，承载轮采用小直径的尼龙或聚氨酯轮，降低滚动阻力同时保护地坪，转向轮则采用稍大直径的设计，越过地面接缝、小坡度时更加顺畅。在进行三维建模时，需要重点处理叉体与液压座的装配公差，保证顶升过程中两侧叉体同步抬升，不会出现偏载卡滞；同时要预留手柄的全角度运动包络，避免转向时与车体或操作人员腿部发生干涉。这类设备虽然结构看似简单，但每一处轮廓都直接对应现场作业的实际痛点，比如货叉上表面的防滑处理、卸荷速度的控制、手柄复位的弹簧力度，都需要在结构设计阶段结合实际使用场景反复验证。
