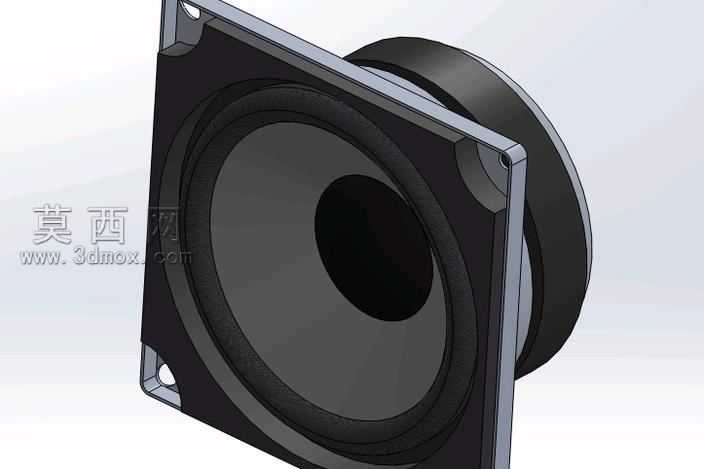

方形框架式全频电声扬声器三维结构

本作品为方形安装结构的2英寸全频扬声器三维建模成果，建模过程严格遵循电声器件的实际生产尺寸规范，依托三维参数化建模逻辑完成全结构搭建。首先从方形安装法兰的基准特征开始绘制，精准定位四个边角的安装沉孔位置，对法兰边缘的倒角、安装孔的沉台深度做了参数化约束，确保安装结构可直接适配对应规格的面板开孔尺寸。建模过程中对扬声器的分层结构做了精细化还原：最外侧的方形金属安装框架采用拉伸加切除特征完成，框架内侧的折环部分通过曲面放样构建，还原了橡胶折环的弧形过渡形态，保证折环与锥盆的衔接处平滑无棱角；中间的纸质锥盆采用旋转凸台加曲面修整的方式制作，精准还原锥盆的倾斜角度与中心防尘帽的半球形结构，对锥盆表面的细微压纹做了纹理映射处理，还原真实纸盆的质感。磁路部分的建模还原了T铁、华司、环形磁钢的堆叠结构，对磁钢的外圈弧度、T铁的中心磁极柱尺寸做了精准匹配，后腔的导磁盖板结构也做了完整还原，各部件之间的装配间隙严格按照实际产品的公差范围设置，不存在结构干涉问题。材质渲染阶段针对不同部件做了材质区分：方形安装框架赋予磨砂黑色金属材质，调整金属粗糙度参数还原喷塑工艺的哑光质感；橡胶折环赋予高弹性橡胶材质，调整漫反射与高光参数还原橡胶的半哑光弹性质感；纸盆赋予纤维纸质材质，添加细微的纤维纹理贴图还原纸盆的表面质感；磁钢部分赋予镀锌金属材质，还原金属镀层的微弱反光特性；中心防尘帽赋予黑色纸质材质，与锥盆质感形成细微区分。设计过程中优先考虑结构的可装配性，所有安装孔位、部件配合尺寸都做了参数化关联，可通过修改全局参数快速调整扬声器的整体尺寸适配不同安装需求，模型各部件可单独拆分导出，用于产品装配演示、结构受力仿真或者声学腔体匹配设计，完整还原了小尺寸方形扬声器的全部结构细节，可直接用于电声产品的前期开发验证、安装结构适配校核等工作场景。
