防风雨SMA射频同轴连接器结构设计

　　在户外通信基站、野外射频测试系统、船载通信设备这类长期暴露在复杂气象环境的射频链路搭建场景中，连接器的环境耐受能力直接决定了整个信号传输系统的运行稳定性，这款SMA型射频同轴接头正是针对这类户外应用场景做了针对性的结构优化。从实际工程选型的角度来看，普通室内用SMA接头没有做密封结构设计，在遭遇降雨、凝露、扬尘天气时，水汽与杂质会顺着接头配合缝隙侵入内部接触面，轻则造成接触电阻抬升、信号驻波比劣化，重则直接引发内部插针锈蚀、接触失效，导致整条射频链路中断，而这款接头在结构设计阶段就把防风雨的密封需求放在了核心位置。

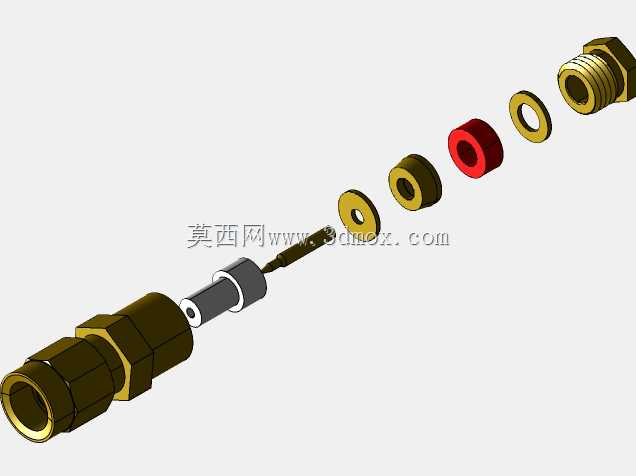

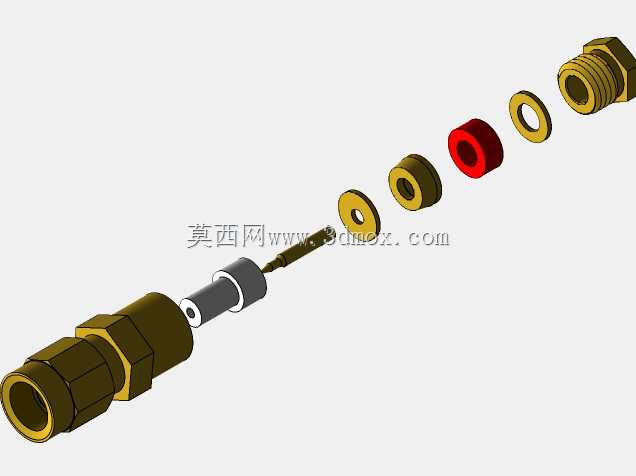

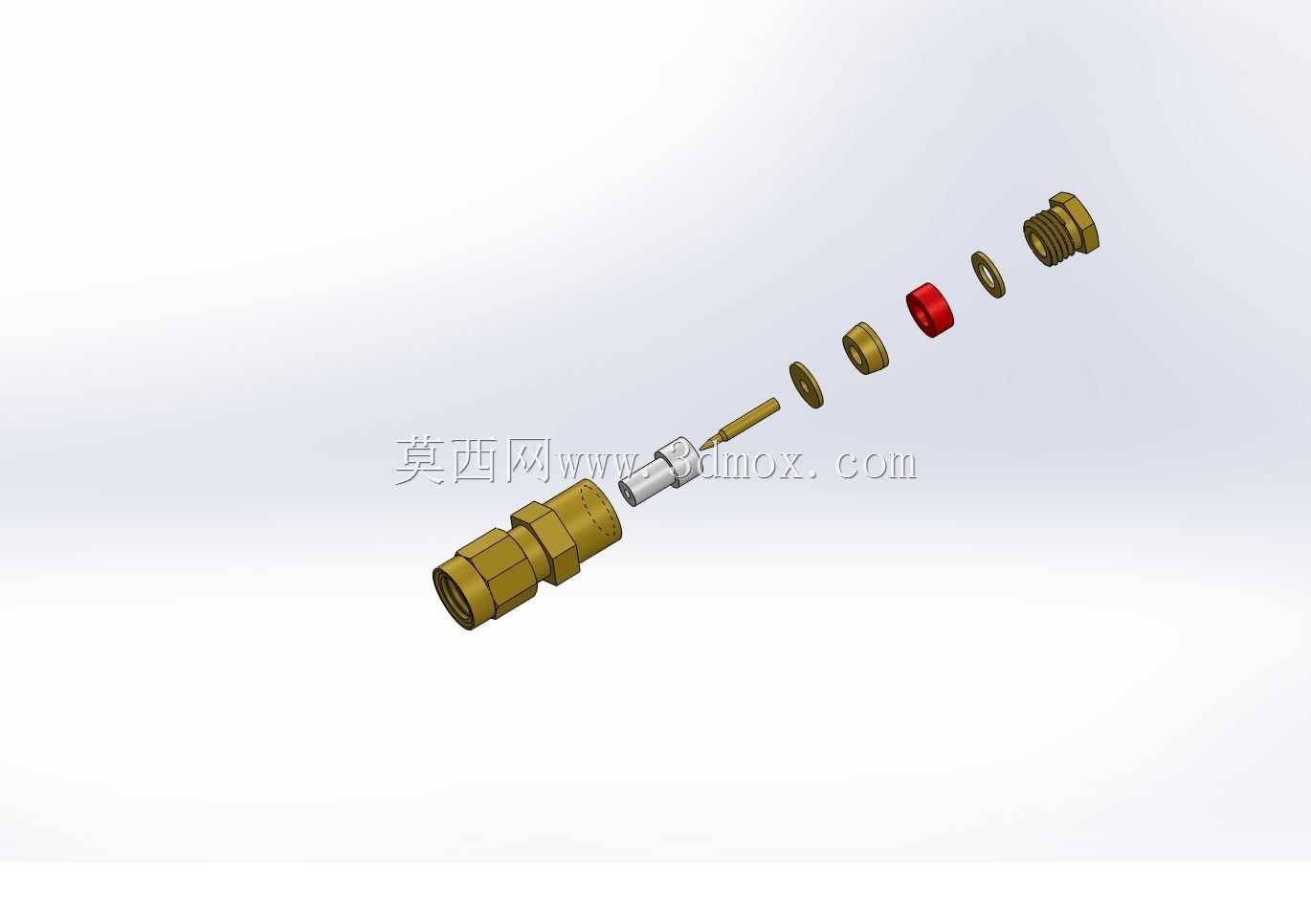

　　拆解其内部结构可以看到，整套接头采用分体式装配设计，从外到内依次包含外导体锁紧螺套、密封垫圈、介质支撑、内导体插针、尾部压接套几个核心部件，各部件之间的配合公差经过严格校核，在螺套拧紧到位后，内置的红色密封垫圈会被均匀挤压在对接端面的缝隙处，形成可靠的径向与轴向密封屏障，能够阻挡雨水、沙尘进入接头内部的接触区域，满足户外露天安装的长期使用要求。在适配线缆的选型边界上，这款接头专门针对RG188、RG316、RG174这三类常用的细径射频同轴电缆做了尾部压接结构匹配，尾部的压接套内径尺寸与这三类线缆的外护套外径公差带完全契合，压接后不会出现线缆松动、屏蔽层接触不良的问题，能够保证屏蔽效能的连续性，避免信号泄漏或者外界电磁干扰侵入链路。

　　从结构设计的细节来看，内导体插针采用镀金处理，接触电阻低且耐氧化能力强，插针与介质支撑之间采用过盈配合固定，避免在反复插拔过程中出现插针偏移、回缩的问题；外导体采用黄铜材质加工，表面做钝化处理，兼顾导电性能与结构强度，锁紧螺套的滚花设计考虑了徒手操作的需求，在没有专用扳手的情况下也能够顺利拧紧，保证对接的可靠度。在安装边界方面，这款接头属于标准SMA接口规格，对接端的螺纹尺寸、插针伸出长度、界面尺寸完全符合通用SMA接头的行业标准，能够与所有标准SMA型母头直接对接互换，不需要额外做转接处理；接头整体的最大外径、总长度都控制在紧凑范围内，在高密度排布的射频面板上安装时，不会和相邻的其他接头产生安装干涉，适合在通信设备面板、射频测试工装、户外天线馈线节点这类空间有限的场景下使用。在实际工程应用中，这类带防风雨结构的SMA接头常被用在室外AP天线馈线连接、户外射频监测设备的信号接口、小型卫星通信地面站的链路连接、车载移动通信系统的射频节点等位置，相比普通室内SMA接头，它能够在-40℃到85℃的宽温环境下保持结构稳定性，密封结构不会因为温度变化产生的材料热胀冷缩出现密封失效问题，同时在盐雾、高湿度的沿海环境中也能保持较长的使用寿命，减少户外设备的后期维护频次。

　　从三维建模的角度来看，这套模型完整还原了接头内部所有零件的装配关系，每个零件的倒角、退刀槽、配合台阶都按照实际加工尺寸做了还原，在做整机设备的结构布线仿真、装配干涉检查时，可以直接调用这套模型进行虚拟装配，验证接头与周边结构件的间隙是否满足安装要求，压接尾部与线缆的弯曲半径预留是否合理，避免在实际加工装配阶段才发现结构干涉问题，缩短产品开发的迭代周期。另外，在做射频链路的结构设计时，还可以基于这套模型的内部尺寸，仿真计算接头处的阻抗连续性，验证介质支撑的结构设计是否会造成信号反射，保证整个射频链路的驻波比满足设计指标要求。
