汽车液压制动总泵带真空助力器总成

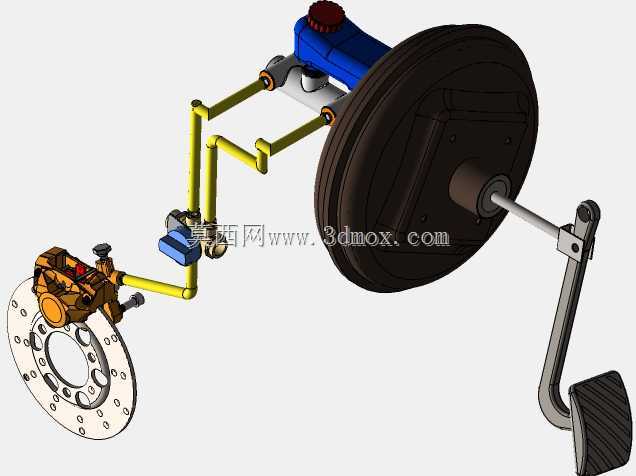

　　这套制动总成模型完整呈现了乘用车辆行车制动回路的核心执行结构，包含真空助力器、制动主缸、制动管路、制动盘、制动卡钳及制动踏板等关键部件，可用于底盘制动系统的结构原理展示、装配校核与教学演示。在实车布置中，真空助力器通常安装于驾驶舱前围板与发动机舱之间，前端通过推杆连接制动踏板，后端对接制动主缸，利用发动机进气歧管或真空源产生的负压差放大踏板推力，降低驾驶员施加的制动操作力。模型中的制动主缸为双腔结构，分别对应前后两条独立制动回路，当其中一条回路失效时，另一条仍可提供部分制动力，满足整车制动安全冗余要求。主缸上方集成储液罐，用于储存制动液并补偿回路内的容积变化，罐盖带液位指示与通气结构，可避免制动液泄漏同时平衡内外气压。

　　制动管路采用金属硬管与柔性软管组合布置，硬管沿车身底板或纵梁走向固定，承受系统静压；软管用于连接车身与转向节等存在相对运动的部位，适配悬架跳动与转向动作。模型中的制动盘为通风式结构，内部散热筋可在车辆连续制动时引导气流带走热量，降低热衰退风险；制动卡钳为浮动钳结构，制动时内侧活塞推动摩擦片压向制动盘，卡钳本体沿导向销反向滑动，使外侧摩擦片同步夹紧制动盘。设计过程中需重点校核踏板杠杆比、助力器膜片有效直径、主缸缸径与轮缸活塞面积的匹配关系，这些参数直接决定踏板行程、踏板力与制动力输出特性。安装边界方面，助力器壳体通过螺栓固定在前围板预留安装孔上，需保证推杆与踏板臂的同轴度，避免运动干涉；制动主缸与助力器输出端的连接深度需严格控制，

　　防止补偿孔被过早封堵导致制动拖滞。卡钳通过转向节上的安装支架固定，制动盘与轮毂轴承单元同轴装配，端面跳动量需控制在工程允许范围内，否则会引起制动抖动。管路接头采用标准扩口或密封结构，装配时需保证拧紧力矩一致，避免高压制动液渗漏。整套模型将分散在车辆不同位置的制动部件按原理关系整合呈现，能够帮助结构设计人员直观理解液压传递路径、助力放大逻辑与盘式制动器的夹紧动作过程，也可用于新车型底盘布置阶段的空间干涉检查与硬点确认。
