沃尔沃重型货运卡车前脸防护结构

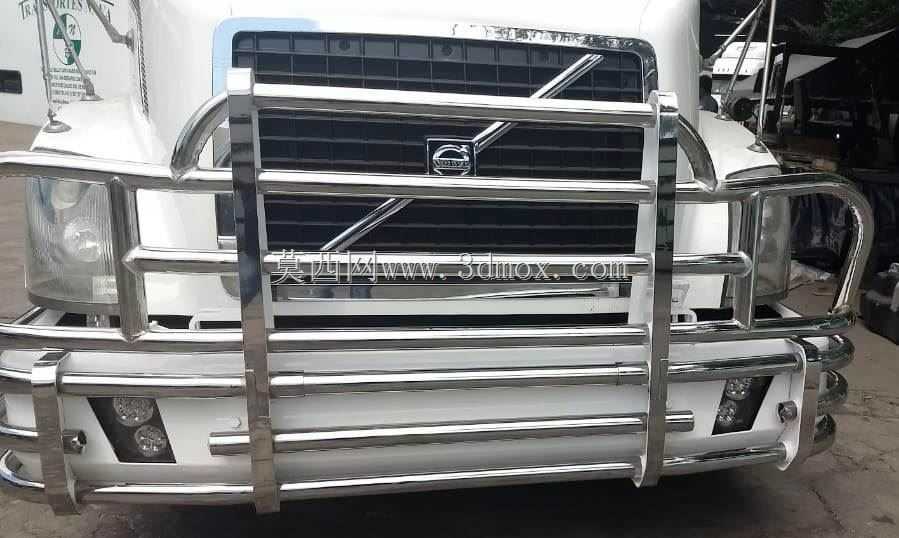

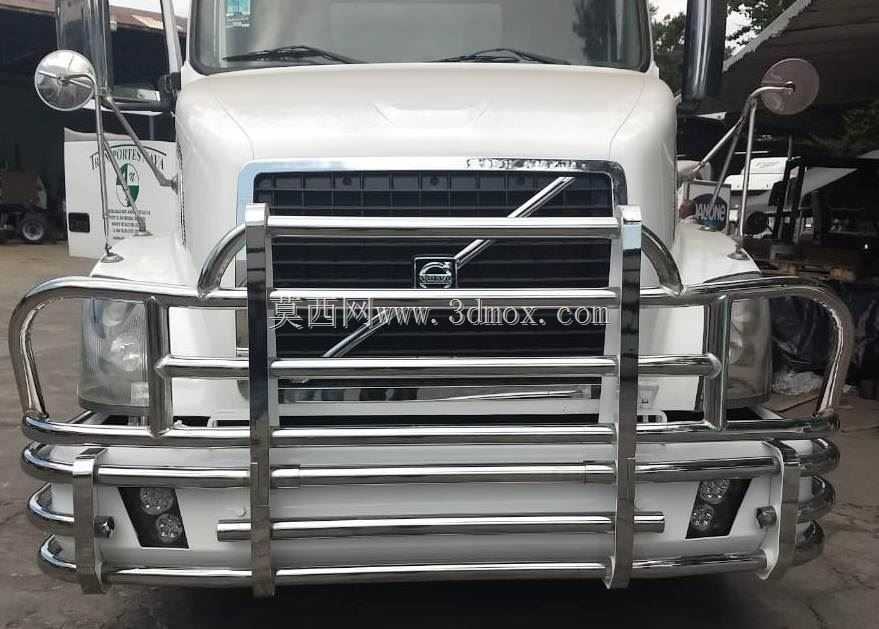

　　该三维结构还原的是重型干线货运卡车的前部防护总成，对应北美干线物流场景下常用的沃尔沃长头重卡配置，这类防护结构主要应对长途干线行驶中突发的动物碰撞、低速剐蹭、工地进出时的硬质障碍物冲击，避免前部散热器、中冷器、大灯总成、前脸覆盖件直接受冲击损坏，减少长途运输途中的非故障停运时长。从结构设计逻辑来看，整个护杠采用分层横置圆管搭配竖向支撑肋的布局，主受力横管选用大直径厚壁不锈钢管材，沿车头前脸水平方向布置，最下层横管位置刚好覆盖前保险杠下部的易剐蹭区域，中层横管对齐格栅中部的散热通风间隙，上层横管则延伸至风窗下沿的覆盖件位置，竖向支撑件从下安装支座一直贯通连接到上层横管，将正面冲击的载荷均匀分散到车架前部的两个安装点上，

　　避免局部应力集中导致的护杠变形脱落。安装边界上，护杠整体宽度与驾驶室前部宽度保持一致，两侧预留了外摆后视镜支架、补盲镜的安装活动间隙，不会干扰后视镜的调节与视野；护杠与前脸格栅之间保留了足够的通风间隙，不会阻挡散热器与空调冷凝器的进风效率，下部安装支座直接固定在车架纵梁前端的预留安装孔位上，上部通过斜向支撑臂连接到驾驶室前部的加强筋位置，整体安装后突出前脸的距离控制在合理范围，不会超出车辆外廓尺寸的法规限值，也不会影响前牌照的安装与识别。细节设计上，护杠的所有圆管连接处都做了圆弧过渡焊接处理，没有尖锐突出棱角，避免日常检查维护时剐蹭操作人员；两侧对应大灯的位置做了内凹避让，不会遮挡大灯的照射范围，同时在护杠下部预留了辅助射灯、

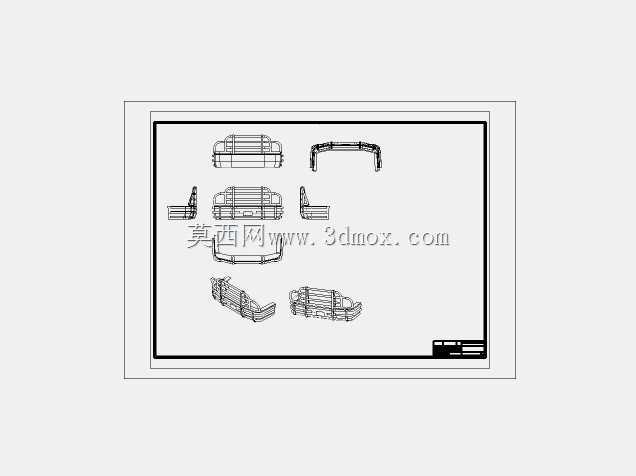

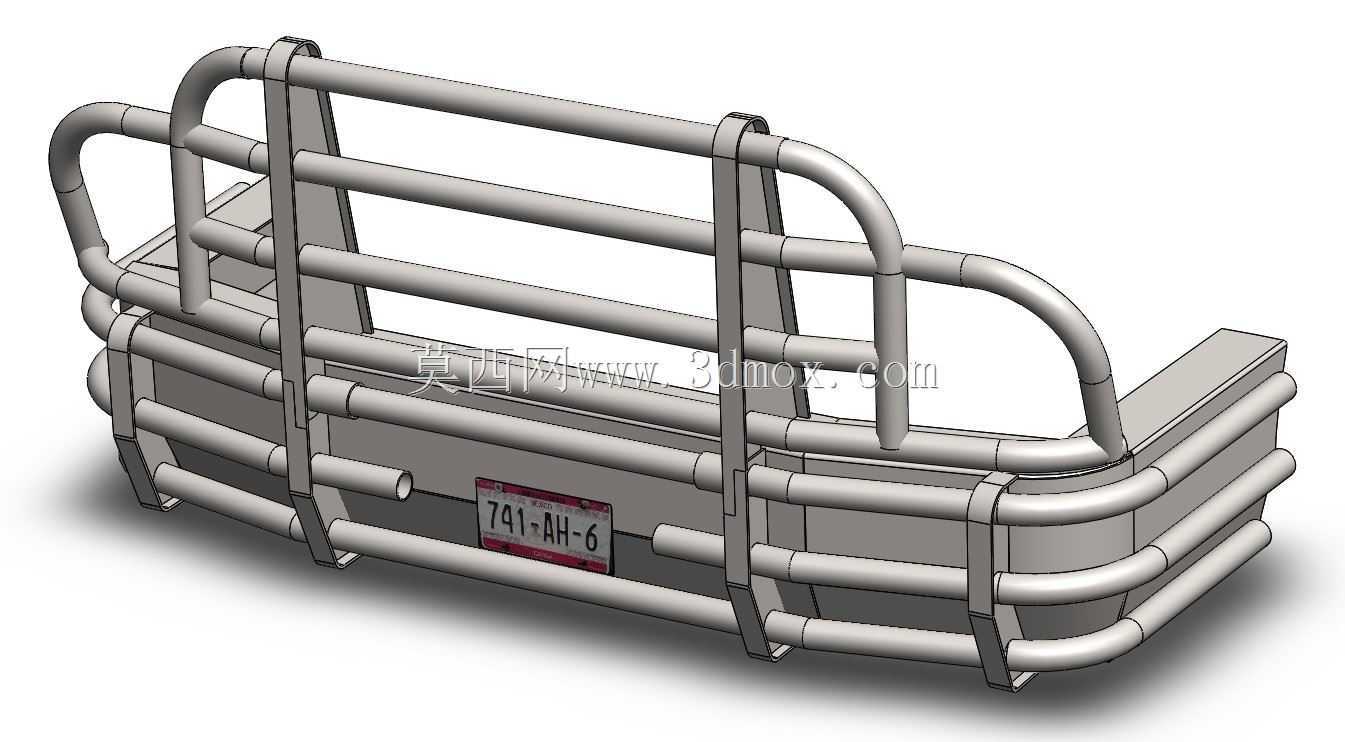

　　防雾灯的安装孔位，方便用户根据实际运营需求加装辅助照明设备。这类前部防护结构在北美长途干线重卡、澳洲内陆运输重卡上应用十分广泛，因为这类运输线路往往会经过野生动物活动频繁的区域，高速行驶下的动物碰撞很容易击穿前部散热系统，导致车辆直接抛锚在无人区段，加装这类重型护杠后，大部分低速碰撞、小型动物撞击都不会损伤核心部件，驾驶员可以继续行驶到就近的维修站点处理。建模过程中重点还原了管材的壁厚参数、连接节点的焊接结构、安装支座的孔位分布，所有配合间隙都参考实车测量数据设置，既可以用于商用车改装件的结构验证，也能作为重卡场景搭建、整车装配教学的参考模型，结构上没有冗余的装饰特征，所有几何特征都对应实际的受力需求与安装要求，横管的排布间距经过实际碰撞验证，既能保证足够的抗冲击强度，也不会过多增加前部自重，避免影响车辆的轴荷分配。
