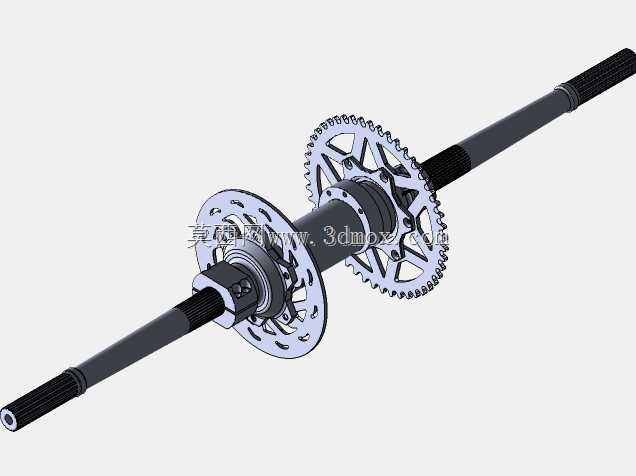

四轮摩托传动后桥链轮轴总成结构

　　该传动部件主要适配四轮全地形车的后桥动力传输场景，在非铺装路面行驶、重载拖拽、低速越野等工况下承担动力换向、扭矩传递的核心作用，是连接变速箱输出端与后轮驱动轮的关键传动构件。从结构设计逻辑来看，整体采用通轴式布局，轴体两端加工有外花键段，用于和后轮轮毂的内花键套配合，花键参数选用大模数渐开线花键，可承受大扭矩冲击载荷，避免越野工况下频繁的载荷波动造成花键齿面压溃、磨损。轴体中段设置有两组链轮安装位，大小链轮通过螺栓锁紧在轴体的定位轴肩上，定位轴肩的同轴度公差控制在0.02mm以内，保证链轮转动时的径向跳动量符合传动要求，避免链条传动过程中出现跳齿、异常磨损的问题。链轮采用镂空辐板式设计，在保证轮齿强度、

　　辐板刚性的前提下尽可能降低转动惯量，减少动力传递过程中的惯量损耗，同时镂空结构可在行驶过程中带动周边空气流动，带走链条与链轮啮合产生的摩擦热量，降低长时间高负荷运行下的链轮温升。轴体与链轮配合的位置设置有防尘密封槽，可安装骨架油封阻挡泥沙、灰尘进入链轮与轴的配合间隙，避免硬质颗粒进入配合面造成轴体表面磨粒磨损，延长部件的野外工况使用寿命。从安装边界来看，轴体总长度适配常规中小排量四轮摩托的后桥轮距，两端花键段的长度预留了轮毂安装的调节余量，可适配不同偏距的后轮轮毂安装需求，轴体上的轴承安装位直径按照标准深沟球轴承的内圈尺寸设计，可直接和后桥壳体上的轴承座配合，不需要额外加装轴套调整配合尺寸，降低装配环节的加工适配工作量。

　　链轮的分度圆直径、齿形参数匹配常用的530型号传动链条，和变速箱输出端的小链轮形成固定传动比，可根据不同的动力输出需求调整大小链轮的齿数比，兼顾低速爬坡扭矩和高速行驶的转速需求。在实际使用场景中，该部件需要承受后轮跳动带来的径向冲击载荷，因此轴体材料选用中碳合金钢调质处理，表面花键、轴承安装位做高频淬火处理，硬度达到HRC45-50，既保证轴体芯部的韧性，可承受冲击载荷不发生断裂，又保证配合面的硬度，减少长期转动磨损。链轮采用40Cr材料锻造后加工齿形，齿面做淬火处理，保证齿面的接触疲劳强度，避免大扭矩下齿面发生点蚀、断齿问题。设计过程中对轴体的受力做了有限元校核，在最大扭矩输出、单侧后轮过坑冲击的极端工况下，

　　轴体的最大应力集中位置在花键过渡段，应力值远低于材料的屈服强度，安全系数满足越野车辆的设计要求，同时对链轮的啮合接触应力做了仿真验证，保证在额定载荷下齿面接触应力在材料许用范围内。装配时需要注意链轮的锁紧螺栓需要按照对角顺序拧紧，拧紧力矩符合设计要求，避免链轮安装偏斜造成链条偏磨，两端花键装配时需要涂抹润滑脂，减少花键配合面的锈蚀和磨损，轴承安装位需要涂抹轴承安装专用润滑脂，保证轴承转动顺畅。该结构相比传统的分体式后桥半轴结构，采用通轴加双链轮的设计，结构更紧凑，传动效率更高，零部件数量更少，后期维护时只需要单独更换磨损的链轮或者轴承，不需要更换整个桥体，降低了全地形车的后期使用维护成本，适合在非道路行驶的四轮全地形车、小型农用四轮车的后桥传动系统中使用，可适配排量在150cc到300cc之间的动力平台，满足日常代步、农用运输、户外休闲越野等多种场景的动力传输需求。
