手动式地砖瓷砖切割作业设备结构

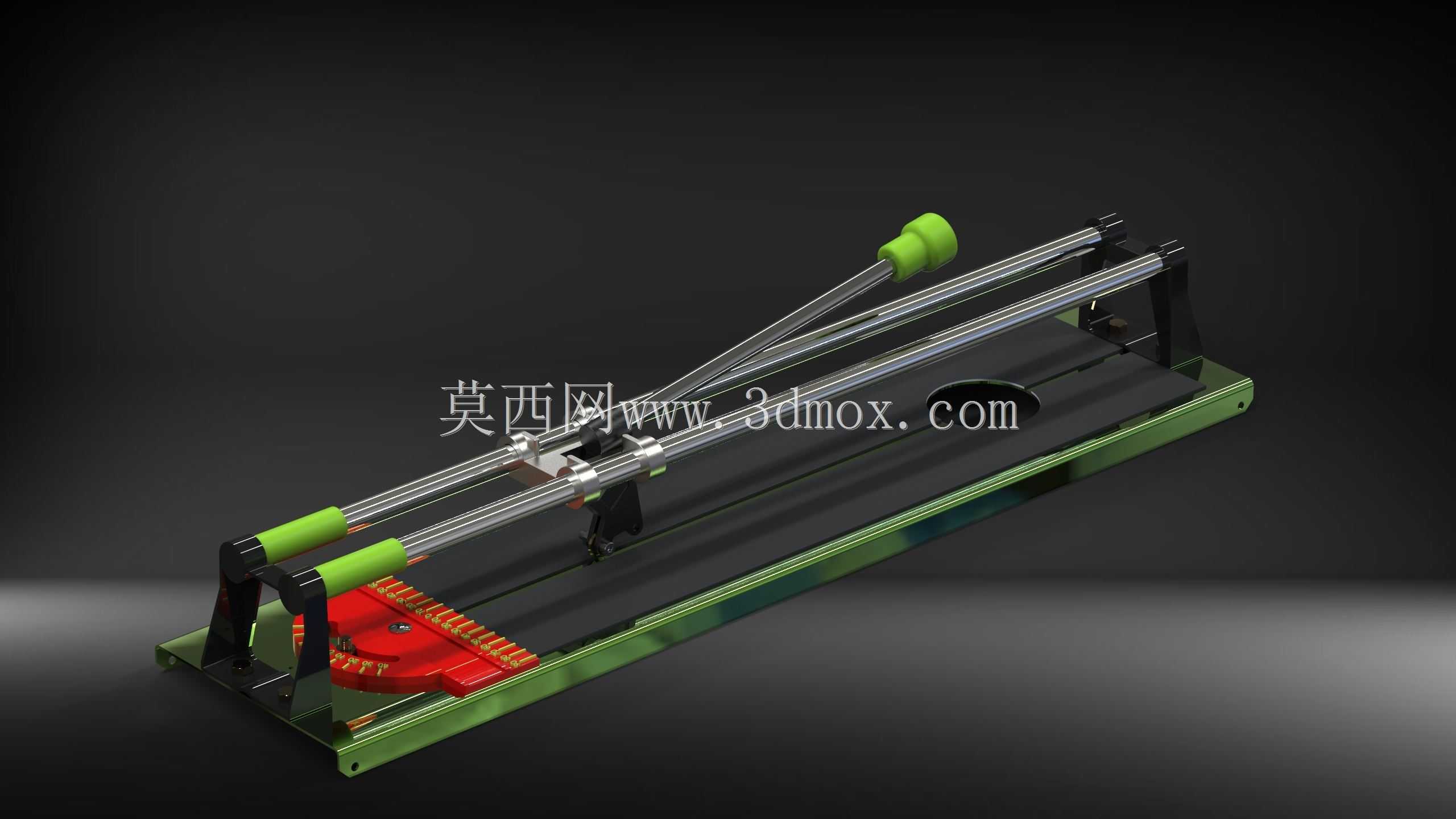

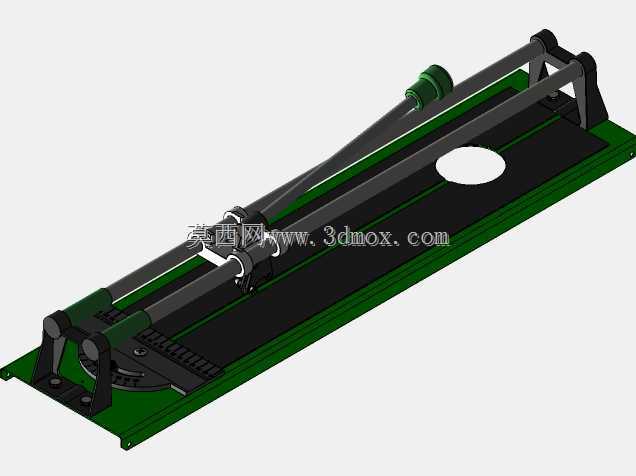

　　在室内装修的地砖铺贴作业场景中，这类手动切割设备是瓦工作业环节里使用频率极高的机具，相比电动切割机具，它无需外接电源，作业过程无粉尘飞溅、无冷却水污染，在已完成基础装修的住宅、商业空间内进行瓷砖裁切作业时，不会对周边已完工的饰面、管线造成额外干扰，尤其适合小批量、多规格的现场裁切需求，比如边角位补砖、异形尺寸适配、管线开孔位预切等作业场景，作业灵活度远高于固定式电动切割台。从结构设计逻辑来看，该设备采用双平行光轴作为滑动导向基准，光轴两端通过端部支架固定在长条形基座上，滑动座跨接在两根光轴上，可沿光轴轴向做直线往复运动，滑动座上集成了硬质合金划刀与压断机构，操作时先将待切割瓷砖平放在基座的承托平面上，

　　靠紧侧边的定位挡边调整好裁切尺寸，推动滑动座带动划刀在瓷砖表面划出连续的刻痕，随后扳动操作手柄，通过压块对刻痕两侧施加垂直向下的压力，利用瓷砖的脆性特性让瓷砖沿刻痕位置整齐断裂，整个裁切过程无需高速切削，切口整齐无崩边，作业噪音远低于电动切割设备。基座部分采用长条形型材结构，长度方向的尺寸覆盖常规家装瓷砖的最大边长，可适配常见的300mm、600mm、800mm规格正方形瓷砖，以及同尺寸区间内的长方形仿古砖、抛光砖、通体砖，基座底部设置有防滑胶垫，放置在地面作业时不会出现滑移，侧边的角度定位盘可支持0到45度的斜角裁切，满足墙角位、拼花位的斜切需求。操作手柄采用杠杆式设计，握持端套有防滑护套，长力臂结构可降低压断瓷砖时所需的操作力，

　　即便单人作业也能轻松完成大厚度瓷砖的压断操作，划刀座带有高度微调结构，可根据瓷砖表面的平整度调整划刀的下压深度，避免划刀过深损伤基座平面，或是划度过浅导致压断时瓷砖出现不规则开裂。从安装边界来看，该设备属于便携式手动机具，无需固定安装，作业时只需放置在平整的硬质地面上即可使用，收纳时可将操作手柄折叠，整体占用空间小，可直接放入装修工具车的储物舱内，方便不同作业点位之间转运。设备的滑动部位采用无油自润滑衬套，日常使用无需频繁加注润滑油，不会在瓷砖表面留下油污印记，承托平面上设置有柔性缓冲垫，避免瓷砖放置时表面被刮花，定位挡边带有刻度标识，调整裁切尺寸时无需额外借助钢直尺，可直接读取定位尺寸，提升现场作业的效率。在结构细节设计上，

　　压断机构的压块采用软质橡胶包覆，施压时不会压碎瓷砖表面的釉面层，端部的限位块可限制滑动座的行程，避免操作时滑动座从光轴端部脱出，提升作业过程的安全性，双光轴的导向结构相比单轴导向，抗扭转性能更强，滑动座移动时不会出现偏摆，保证划出来的刻痕始终为直线，最终的裁切断面垂直度偏差可控制在0.5mm每米以内，满足瓷砖铺贴的缝隙精度要求。这类设备的结构设计完全围绕现场装修作业的实际需求展开，没有冗余的功能部件，整体结构简单可靠，故障率极低，日常维护只需定期清理光轴表面的瓷砖碎屑，避免碎屑卡入滑动衬套导致滑动卡滞即可，相比电动切割机的锯片损耗、电机维护等成本，这类手动设备的使用成本几乎可以忽略，是装修作业场景里实用性极强的手动作业机具。
