双缸液压压合工装机架结构设计

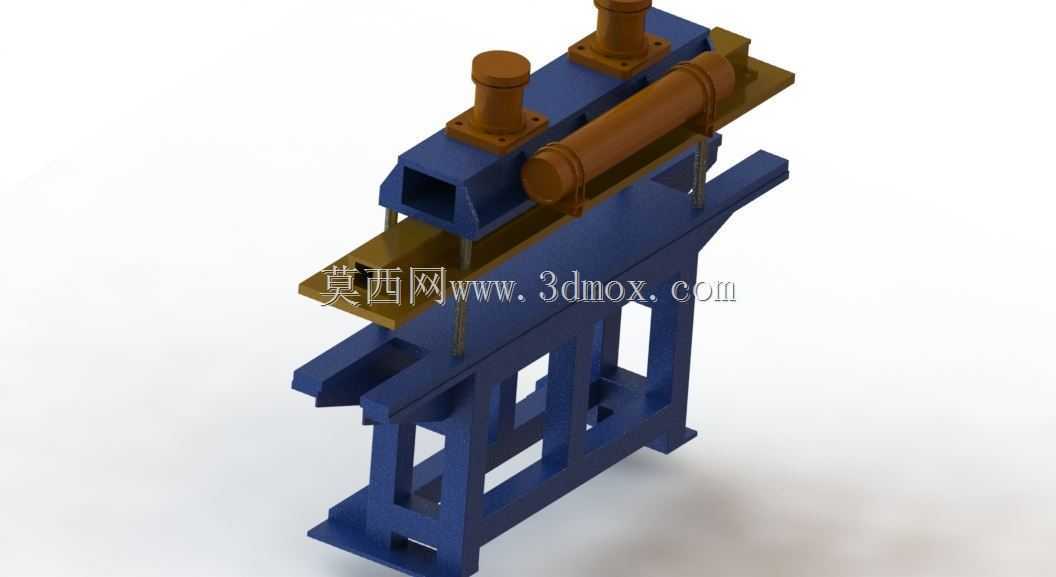

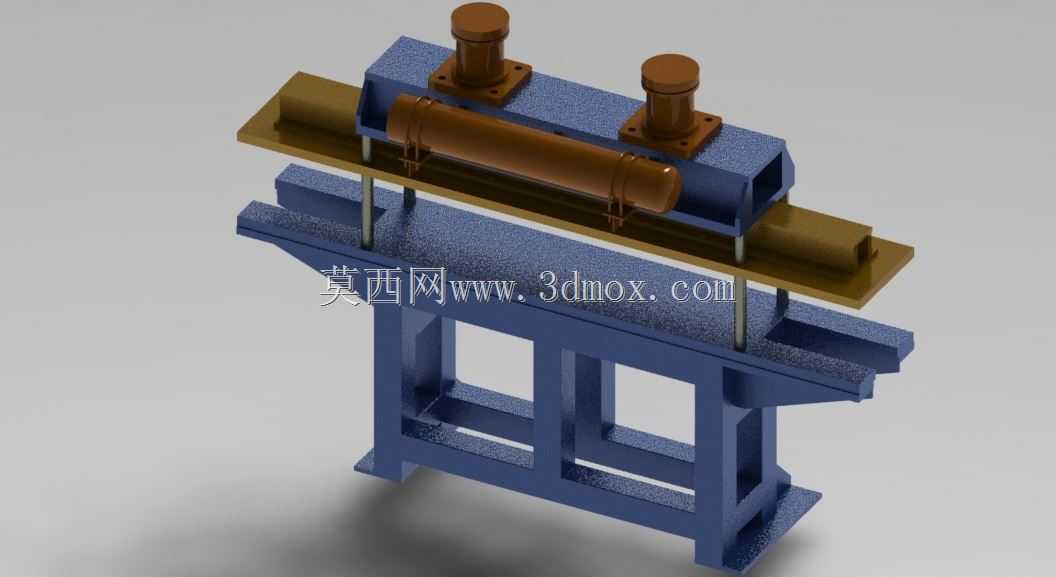

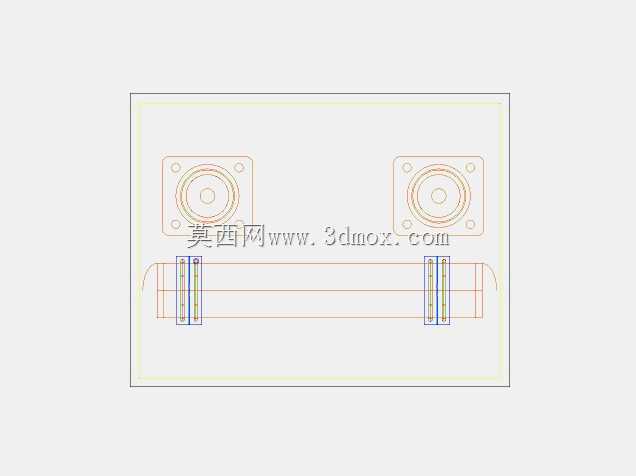

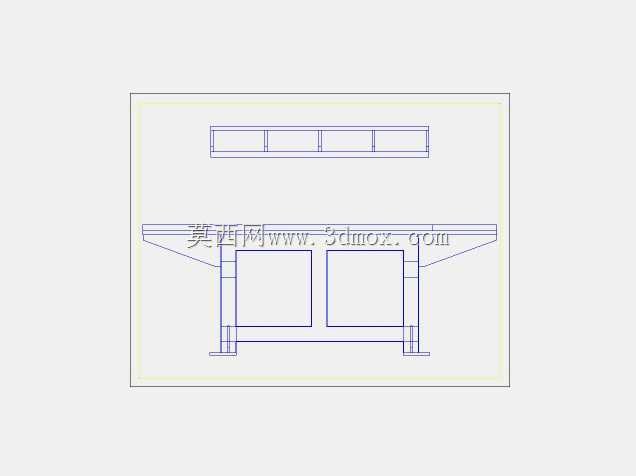

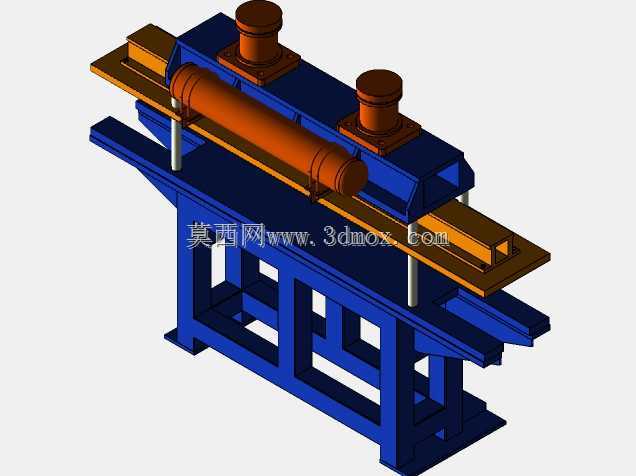

　　这套压合作业工装的整体结构采用型钢焊接成型思路，底部支撑框架由标准矩形管拼焊而成，四条支腿之间设置多层横向与斜向加强撑，抵消压合作业时产生的侧向弯矩与垂直冲击载荷，避免长期满载作业出现机架开焊或形变。框架上下两层平行布置的承载平台均采用厚钢板铣平加工面，保证平台平面度控制在0.1mm/m以内，为上下模的安装提供统一的定位基准。上部执行端并排布置两组立式液压缸，缸体通过法兰盘直接固定在上层平台的加工基面上，两缸中心距根据待压装工件的宽度匹配，保证压合力沿工件宽度方向均匀分布，不会出现单侧偏载导致的工件翘曲问题。两缸之间横向布置的管式蓄能元件通过硬管与两缸无杆腔连通，作业时可以平衡两缸的进油压力差，即使工件两端受力阻力存在小幅偏差，

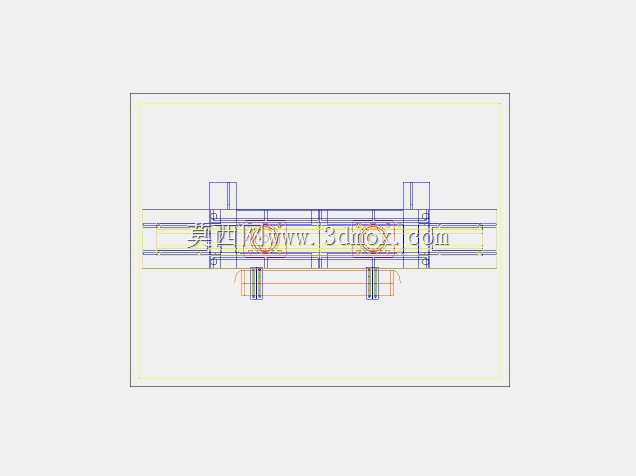

　　也能保证两个压头同步下行，不会出现快慢不一的卡滞现象。上下平台之间设置的四根导向光轴沿平台四角分布，轴端分别与上下平台锁紧固定，活动压头部分通过直线轴承与光轴配合，压头下行过程中全程保持水平姿态，不会因偏载出现倾斜卡滞。下部工作台面预留有T型槽安装位，可根据不同批次工件的外形更换对应的定位夹具，不需要对主机架进行二次加工，适配多品种小批量的压装生产需求。从安装边界来看，整套设备的占地面积控制在两米级长度范围，高度适配常规车间作业高度，不需要额外开挖地坑，直接放置在硬化车间地面即可，支腿底部设置的调节垫板可补偿地面的平面度误差，保证机架整体水平。该类工装主要应用于零部件的压装、整形、衬套压入、板材校平等工序，在五金加工、

　　汽车零部件装配、家电组装等场景都可适配。设计过程中优先考虑了结构的冗余强度，机架整体受力按照额定压合力的1.5倍做校核，关键焊缝采用全熔透焊接工艺，焊后整体去应力处理再进行精加工，避免后续使用过程中出现应力释放导致的精度走失。油路布置全部沿机架型钢内腔走线，外部仅预留进出油接口，既可以避免车间作业时工件磕碰油管造成泄漏，也能让设备外观更整洁，减少油管积灰积油的清理工作量。压头与工件接触的端面设置有可拆卸的压板，针对不同压合需求更换不同硬度的垫面，防止硬接触压伤工件表面。
