叶片工程传动支撑组件结构设计

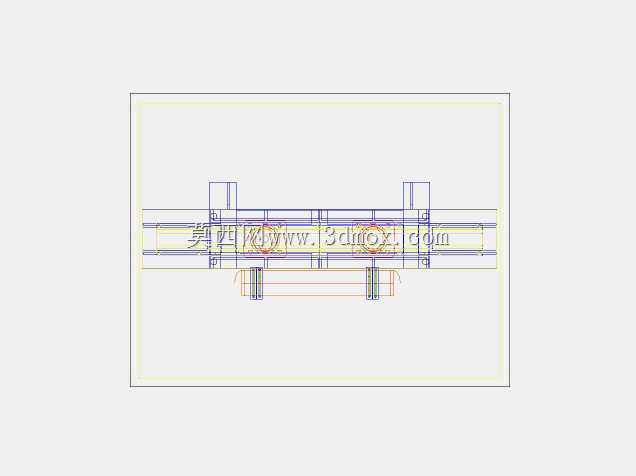

　　这套叶片工程相关的机械结构，核心围绕长轴类构件的跨距支撑与动力传递搭建，整体采用对称式布局，横向贯穿的主轴段承担扭矩传输与轴向定位功能，两侧立式支撑座通过螺栓与底部安装基面连接，为旋转部件提供稳定的径向约束。从实际工况来看，这类结构常出现在流体输送、风力做功或物料分级设备中，叶片随轴转动时会持续受到交变气流或料流冲击，支撑组件的刚性直接决定运行平稳性与叶片使用寿命。设计阶段优先校核了支撑跨距与轴径的匹配关系，避免长轴在额定转速下出现挠曲变形，同时在支撑座与安装板的结合面预留了调整垫片空间，方便现场装配时补偿加工误差、找正轴系同轴度。构件的板材选用镀锌钢板，其中标注的1.9毫米厚薄板主要用于防护罩、安装底板这类非主要承力部位，

　　5毫米厚钢板则用于支撑立板、连接肋板等受力结构，镀锌层可在常规工业环境下延缓锈蚀，减少后期维护的表面处理工作量。从外形边界判断，整体结构沿轴向延伸较长，径向尺寸集中在中部叶片安装区域，安装时需在基座上对应预留两组支撑座的螺栓孔位，孔位间距需与支撑座底部安装孔的中心距严格匹配，轴向两端要留出联轴器或带轮的装配空间，周边预留检修间隙方便拆装轴承端盖与紧固件。结构中部的叶片安装位采用周向限位设计，可保证叶片与轴的同步转动，避免启动、制动过程中出现相对滑移，两侧支撑座内部预留了轴承安装腔，可适配深沟球轴承或调心滚子轴承，根据实际载荷特性灵活选型。整个装配体的管线与附件布局都沿轴向排布，没有突兀的外凸结构，既减少了运行过程中的外物磕碰风险，

　　也能缩小整机占用的安装空间。建模过程中所有配合面均按照实际加工公差设定，装配关系完整还原了从基座定位、轴承压装、轴系穿入到叶片锁紧的全流程逻辑，可直接用于工程出图、装配工艺编制，也能作为同类轴系支撑结构的设计参考，帮助工程师快速调整跨距、支撑高度与板材厚度，适配不同功率等级与工况参数的叶片类设备需求。
