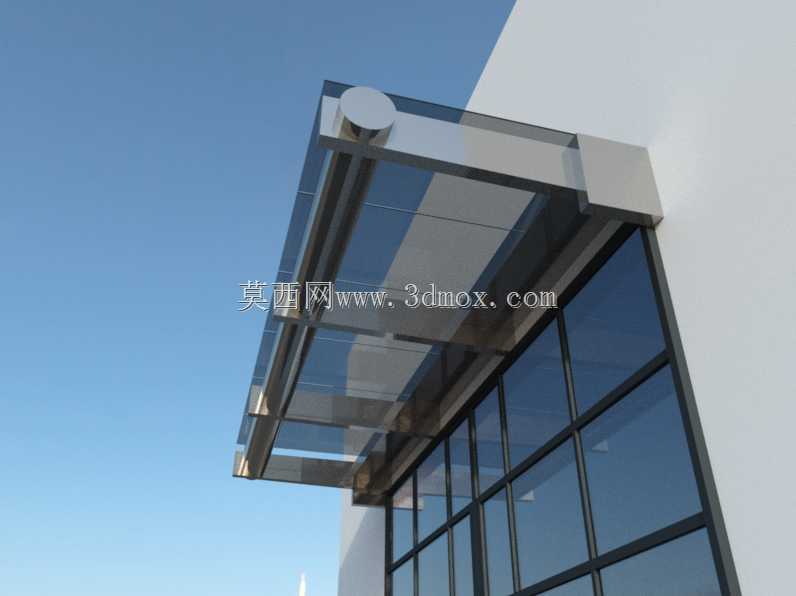

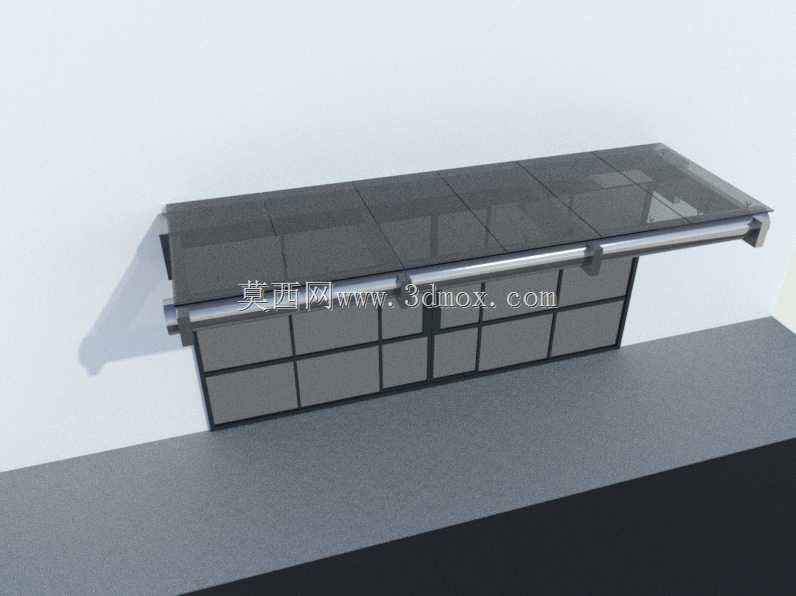

办公建筑外墙铝合金玻璃遮雨棚结构

　　这套构件主要用于办公建筑主入口、侧窗上方的外墙区域，也可适配商业门店、公共建筑的人行出入口，核心作用是遮挡高空坠物、短时降雨与直射阳光，同时避免雨水沿墙面流淌污染门窗密封胶与外墙饰面。实际选型时，首先要核对安装边界：墙体需为实心混凝土或承重砌体，后置埋件的锚固深度要满足抗拔要求，悬挑长度通常控制在1.2米至1.8米区间，过大会大幅增加风荷载下的倾覆力矩，过小则无法覆盖人行通行区域，棚体总宽度需比门洞两侧各多出300毫米以上，才能避免斜雨从侧边飘入。从结构设计思路来看，承重骨架采用铝合金型材，一方面是铝型材自重较轻，能降低外墙锚固点的长期荷载，另一方面其表面自然氧化层耐候性强，无需频繁做防腐涂装，后期维护成本远低于普通碳钢骨架。

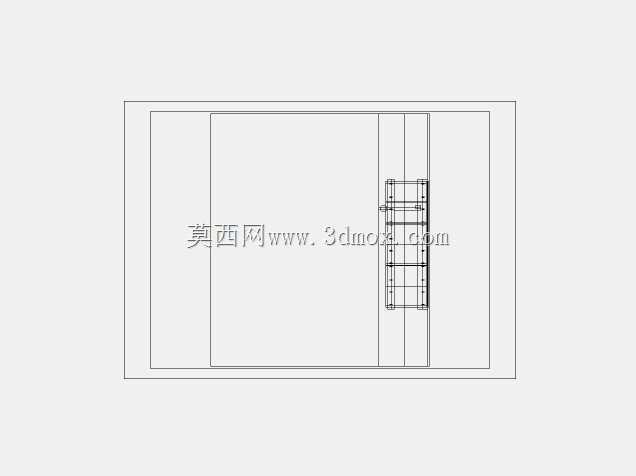

　　玻璃面板优先选用钢化夹胶玻璃，即便受外力破碎，碎片也会粘附在中间胶层上，不会坠落伤人，这一点在人员密集的办公出入口场景中是硬性安全要求。骨架的受力节点做了隐藏式设计，外侧看不到外露的螺栓头，既保证了外立面的整洁观感，也能避免螺栓长期受雨水侵蚀出现锈蚀松动。实际安装时，先在墙体放线定位埋板位置，钻孔清孔后植入化学锚栓，待锚栓完全固化后再连接主龙骨，主龙骨调平后依次安装副龙骨、玻璃压块，最后打耐候密封胶做防水处理。需要注意的是，棚体表面要预留不小于百分之三的排水坡度，坡向远离墙体的一侧，避免积水形成额外荷载，同时在棚体远端设置滴水线，防止雨水顺着棚底回流污染墙面。这套结构的三维建模完整还原了各型材的截面尺寸、连接节点的装配关系，

　　结构设计人员可直接参考其受力排布逻辑，施工人员也能通过模型理清安装顺序，避免现场出现龙骨干涉、埋件定位偏差等常见问题。针对不同地区的风荷载、雪荷载差异，还可在现有骨架基础上调整型材壁厚、增加锚固点数量，无需大幅改动整体外观造型，适配不同地域的建筑规范要求。
