壁挂式ABS窗帘挂钩结构设计

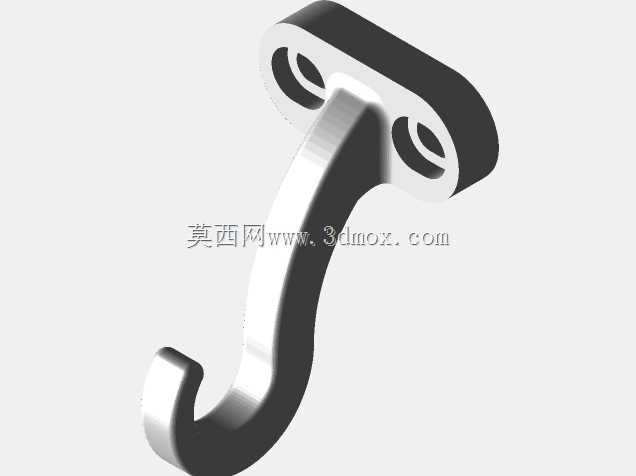

　　这款壁挂式窗帘挂钩的设计核心，是在有限安装空间内实现5kg级稳定承重，同时兼顾小批量3D打印或注塑生产的材料利用率。从结构受力路径来看，载荷从弯钩末端传入后，沿弧形钩身向上传递至顶部安装座，再通过两个对称分布的安装孔分散到墙面固定点，避免单点应力集中。钩身采用渐变截面设计，靠近安装座的根部截面厚度更大，向弯钩末端逐步收窄，既匹配弯矩从固定端向自由端递减的受力规律，也减少了非受力区域的材料堆积。顶部安装座设置两个沉头孔，可适配常规自攻螺丝安装，沉孔结构能够让螺丝头完全埋入座体表面，不会突出干涉窗帘挂环的滑动。安装座与钩身的过渡区域采用大圆角平滑衔接，消除直角带来的应力突变，在ABS材料本身抗冲击韧性有限的情况下，

　　大幅降低长期承重下的断裂风险。弯钩末端做了小幅上翘的挡边设计，能够防止窗帘挂环在拉动过程中意外滑脱，同时钩口预留的间隙足够常规金属挂环、塑料挂环顺畅穿入，不会出现卡滞。整体外形相比常规同承重挂钩做了紧凑化处理，安装座的长宽尺寸控制在较小范围，适合在窗框侧边、墙面窄边等安装空间受限的位置固定，不会占用过多墙面视觉面积。材料选用ABS时，可通过调整填充密度来平衡强度与耗材成本，面向家用窗帘、轻型浴帘、小型挂饰等场景都能适配。建模过程中对安装孔位的中心距、沉孔深度、钩身曲率都做了参数化约束，方便后续根据不同墙面材质、螺丝规格调整安装尺寸，也可衍生出不同承重等级的变体结构。
