CPVC3/4英寸直通管接头结构设计

　　这款3/4英寸规格的CPVC直通接头，主要用于民用给排水、化工流体输送以及冷热供水管道的直线段拼接场景，在住宅户内水管改造、实验室酸碱管路布设、小型工业循环水系统中都能见到这类构件的身影。它的核心作用是将两根同公称直径的CPVC管道牢固对接，维持管路内壁的通流连续性，避免接驳位置出现台阶扰流、介质滞留或者渗漏问题。

　　从结构设计层面看，该接头采用等径直筒形态，整体没有多余的外置凸起，管壁厚度严格遵循ASTM D-2846标准中SDR-11系列的尺寸要求，额定承压能力可以匹配常规冷热水管路的工作压力区间。接头两端的承插内腔做了同轴度约束，建模阶段就将内壁与管道外壁的配合间隙控制在胶粘剂粘接工艺允许的合理范围内，既不会因为间隙过小导致管道无法完全插入到位，也不会因间隙过大造成胶层厚薄不均、粘接强度不足。接头中部设置了内置定位止口，两根对接管道插入后会在止口位置抵紧，从结构上保证两侧管道插入深度一致，避免现场施工时出现一侧插接过浅、拉脱风险升高的问题。

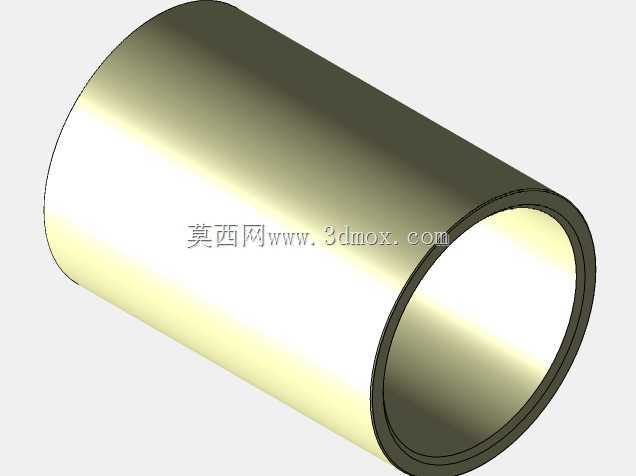

　　外形与安装边界上，该接头整体外圆光滑无棱角，最大外轮廓尺寸适配3/4英寸管件对应的安装空间，布设管路时不需要为接头额外预留过大的操作余量，哪怕是在吊顶内、管井中等狭窄排布区域，也能顺利完成粘接装配。接头两端端面与内孔保持垂直，装配后可以保证对接管道的同轴度，不会因为接头偏斜导致管路产生额外的安装内应力。建模过程中完整还原了接头的内外壁壁厚、端部倒角以及中部止口结构，端部的微小倒角既可以在管道插入时起到导向作用，也能避免锐边刮掉涂覆在管道表面的粘接胶层。

　　材质本身的CPVC属性，让该接头相比普通PVC管件具备更优异的耐高温性能，可长期输送较高温度的流体，同时对多数酸碱介质具备良好的耐腐蚀性，不会像金属接头那样长期使用后出现锈蚀、结垢问题。在管路系统设计选型时，这类直通接头是管路直线延伸最基础的连接件，不需要额外的转换结构，粘接固化后即可形成完整的密封通路，整体流道通畅，介质流经时的局部阻力损失极小，能够很好地保障管路系统的输送效率。
