3/8英寸18NPT黄铜扩口燃气管接头

　　该零件为天然气、液化石油气等可燃气体管路中常用的扩口式管接螺母，规格对应3/8英寸管路，内螺纹采用18NPT锥管螺纹标准，材质为黄铜或青铜，符合NOM相关管件要求。其核心作用是在管路末端将扩口后的铜管或金属管压紧在对应接头体锥面上，形成金属对金属的硬密封，从而在燃气输送、仪表风路、小型液压及制冷系统中实现可靠连接。

　　从结构上看，零件外形采用六角棱柱与回转体结合的方式，外部六角面为扳手提供夹持与拧紧力矩作用面，便于现场使用开口扳手或套筒进行装配；内部为贯通的NPT内锥螺纹，螺纹沿轴向具有1:16锥度，拧紧过程中通过螺纹牙型挤压形成密封。靠近端口一侧设计有内锥承托面，用于贴合管材扩口后的外翻锥面，装配时螺母轴向推进，将扩口部位牢牢压在接头体的外锥面上，避免气体沿管壁泄漏。

　　建模时需重点处理几处工程细节：一是NPT螺纹的锥度、牙型角与基准距离，不能简单按普通圆柱直螺纹绘制，否则会影响装配干涉检查与密封长度判断；二是六角外廓与内孔之间的壁厚过渡，需兼顾拧紧强度与材料用量，避免在尖角处产生应力集中；三是端口倒角与内部锥面的同轴度，若同轴度偏差过大，扩口压紧后会出现局部贴合不实，导致密封失效。

　　在实际管路布置中，这类接头通常安装在燃气表具、调压阀、燃烧器喷嘴或控制阀体之间，用于需要频繁拆装、耐振动且不希望额外使用密封胶的位置。黄铜材料具有较好的耐腐蚀性和切削加工性能，螺纹副不易咬死，适合民用燃气、实验室气路以及小型工业燃烧设备。安装边界方面，六角外形决定了扳手所需的回转空间，轴向长度则影响管路末端与相邻元件之间的最小距离；选型时除核对3/8英寸管径和18NPT螺纹外，还需确认配合接头体的锥面角度与扩口形式一致。

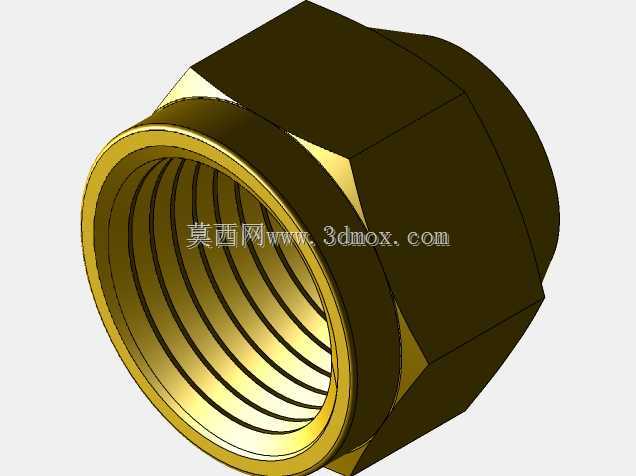

　　三维模型完整表达了外六角、内锥螺纹、端口承托面和倒角等结构，可用于管路装配干涉检查、备件测绘、工装设计以及燃气设备外围布管方案验证。
