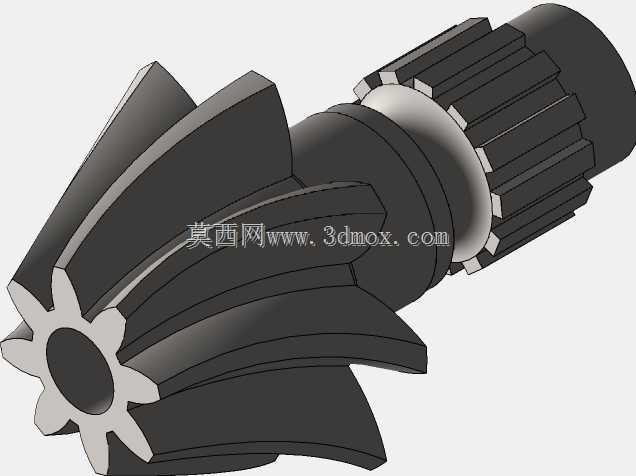

带花键轴段的螺旋锥齿传动件

　　该零件属于相交轴动力传递路线中的核心啮合元件，一端采用螺旋锥齿结构，另一端集成外花键连接段，中间由轴肩完成轴向定位，整体为一体化轴齿轮布局。在实际设备中，这类构件常见于差速输入端、角向进给箱、小型工程机械转角传动位以及需要把旋转动力从水平轴转向垂直轴的紧凑腔体内。相比直齿锥齿轮，螺旋方向的轮齿在进入啮合时不是整齿突然接触，而是从齿端逐步滑入再全齿宽承载，冲击与噪声明显降低，单齿承受的瞬时载荷更平缓，适合中高速、有正反转切换或存在小幅振动的工况。花键段的作用是把啮合得到的扭矩直接传给对接的轮毂或联轴部件，多齿同时受力可降低单键挤压应力，也便于装配时沿轴向推入到位。建模时先以两轴交点确定节锥位置，再按传动比分配分锥角、

　　齿顶高与齿根高系数，沿齿宽方向控制螺旋角变化，保证齿面在啮合区间内连续接触；齿根处保留过渡圆角，避免热处理后在尖角位置形成应力集中。轴身直径变化处设置定位轴肩，其端面要与轴承内圈或隔套贴合，因此相关端面与轴线的垂直度需在建模阶段同步约束，不能只关注齿形而忽略装配基准。外花键的齿距、定心方式与有效配合长度直接决定扭矩传递能力，建模时需预留合理的装配间隙，同时控制花键末端退刀结构，保证加工刀具能够完整走刀。安装边界上，锥齿大端外径决定了箱体内所需的最小避让空间，花键段长度要匹配轮毂的夹持深度，两轴承位之间的跨距需结合轴的挠度校核，防止满载时齿面偏载。该模型仅用于结构形态查看，不直接作为几何公差或尺寸标注依据，实际投产前仍需结合载荷谱、材料热处理及箱体配合完成工程图细化。
