OTMT87-115-905铣床传动直齿轮

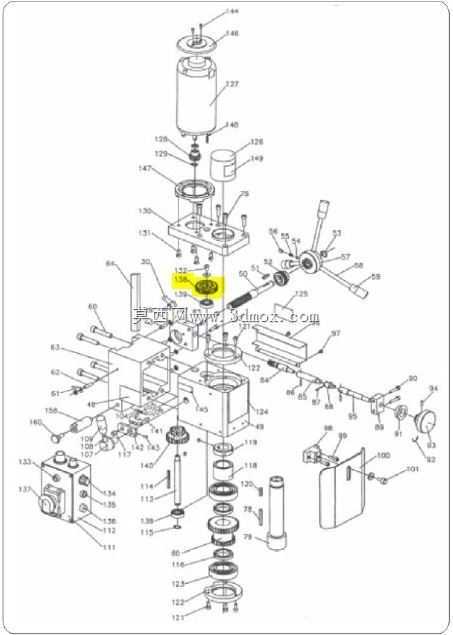

　　在中小规格普通铣床的主传动与进给传动链中，这类带键槽直齿圆柱齿轮承担着把旋转扭矩从一根轴稳定传递到相邻轴的作用。它不像锥齿轮或蜗轮那样改变轴线方向，而是用于两平行轴之间的定比传动，常见于主轴箱、进给箱的滑移或固定啮合位置，直接影响铣削时的转速切换、走刀稳定性以及齿面承载的均匀性。

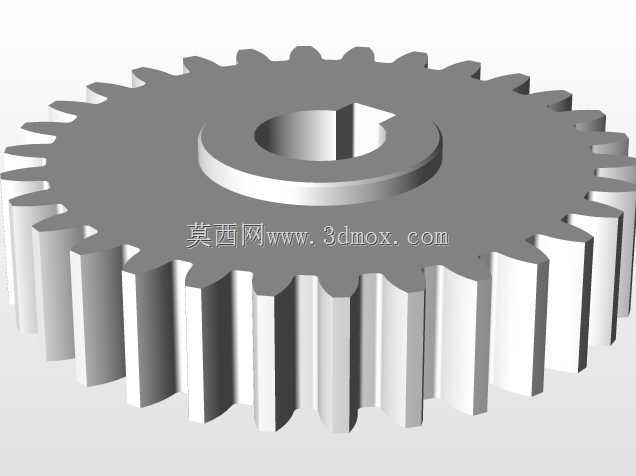

　　从结构上看，轮齿沿圆柱外圆均匀分布，齿向与轴线平行，加工、测量和装配都比较直观。中心孔内开出单键槽，装配时与轴上的平键配合，能够限制齿轮与轴之间的周向相对转动，使扭矩通过键侧传递，而不是仅靠摩擦锁紧。轮毂部分形成适当厚度的环形支撑，既给键槽留出足够的强度边界，也避免轮缘与轴径之间材料过薄而在冲击载荷下产生变形。

　　设计这类齿轮时，首先要确定的是模数、齿数、压力角和齿宽，它们共同决定分度圆直径、啮合中心距以及单齿承载能力。齿宽不能只按经验盲目加大：过窄会使接触线不足、单位齿长载荷偏高；过宽则会因轴的挠曲、轴承间隙或装配偏斜导致齿向载荷集中。实际结构中通常需要结合轴径、箱体空间、相邻齿轮位置以及换挡行程统一协调。对于铣床这类存在断续切削和频繁换向的设备，齿根圆角、轮毂过渡圆角和键槽端部应力集中都需要重点控制，否则疲劳裂纹容易从这些位置萌生。

　　安装边界方面，齿轮内孔与轴一般采用小间隙或过渡配合，端面靠轴肩、隔套或挡圈定位，轴向窜动量需控制在传动链允许范围内。键槽宽度、深度和相对于齿形的周向位置会影响装配一致性；若齿轮需要在花键轴或光轴上滑移，还需另行考虑齿套、滑块与润滑结构。外圆齿顶圆、齿根圆与箱体内壁、相邻零件之间必须保留安全间隙，防止热膨胀、润滑油搅动或装配误差造成擦碰。

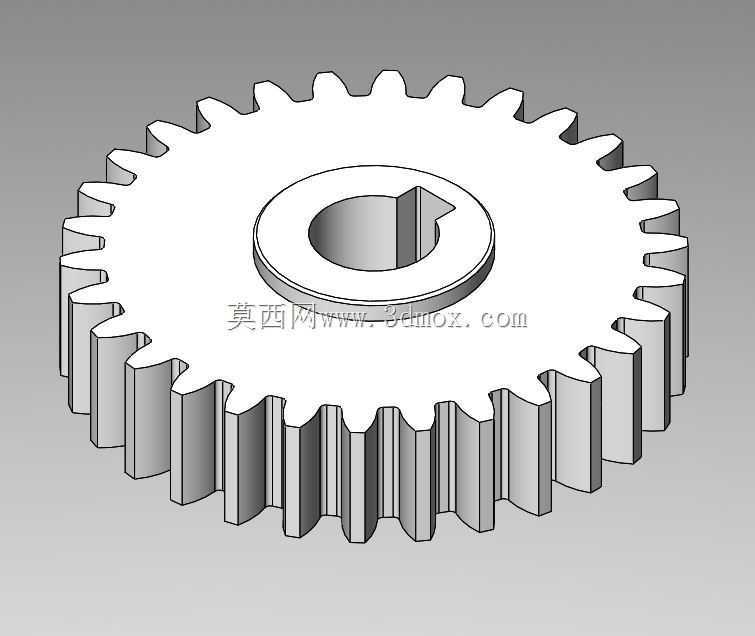

　　在三维建模过程中，齿廓通常按渐开线关系生成，再通过阵列形成完整轮齿，中心孔、键槽、轮毂和轮缘则按实际加工特征建立。模型不仅用于外观确认，更重要的是检查啮合干涉、装配路径、轴系布局以及备件测绘的一致性。对于老旧铣床维修场景，这种齿轮往往需要根据实物反推参数，重点核对公法线长度、齿顶圆、内孔、键槽尺寸和齿宽，才能保证替换后与配对齿轮正确啮合、运行平稳。
