工业重载脚轮滚轮结构三维设计

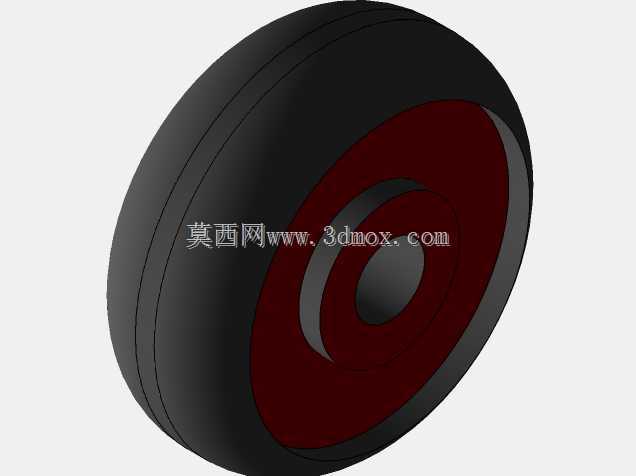

　　这款滚轮结构的设计，最初是面向车间重载转运设备的行走端需求展开的，在做结构拆解之前，先明确它的核心应用场景：工厂内部的物料周转台车、重型货架移动底座、自动化导引车的从动行走单元，还有部分中小型工业设备的移动支撑端，都需要这类兼顾承重与缓冲性能的滚轮组件。从结构分层来看，外层采用高弹性黑色橡胶材质，胎面做了双道环形凹槽设计，这不是随意添加的造型，一方面是在滚轮行进过程中，凹槽可以容纳接触面的细小杂物，避免硬颗粒夹在胎面与地面之间造成滚动卡滞，另一方面也能增加胎面的形变空间，在经过车间地面的微小焊缝、地坪接缝时，橡胶层的形变可以抵消大部分竖向冲击，不会把震动直接传递到上方的承载设备上，对于搭载精密仪表的转运台车来说，

　　这个细节能有效降低运输过程中的震动幅值。内层的轮毂部分采用深红色硬质结构材质，从截面能看到轮毂做了阶梯式的环形加强结构，靠近中心安装孔的位置做了加厚处理，向外延伸的轮辐面采用等厚圆弧过渡，没有尖锐的应力集中角，这种设计是为了在承受竖向重载的时候，轮毂的应力可以沿着圆弧面均匀分散，不会在轮辐与安装座的连接位置出现应力断裂的问题。中心的安装孔是标准的通孔设计，孔径匹配常规的脚轮安装轴径，安装孔与轮毂主体之间做了一圈凹陷的避让槽，这个槽的作用是给安装轴的轴承端盖、锁紧螺母留出安装空间，避免装配的时候轮毂端面与固定结构发生干涉，同时也能减少轮毂与固定支架之间的接触面积，降低滚动过程中的摩擦阻力。在做建模的时候，

　　胎面与轮毂的配合面采用过盈配合的尺寸设计，橡胶胎的内圈尺寸比轮毂的外圈配合尺寸小0.8到1.2毫米，装配的时候通过压装工艺把橡胶胎压到轮毂上，配合面没有额外添加粘接结构，依靠橡胶的弹性抱紧力就能保证滚轮在大扭矩启动、急停的时候，胎面与轮毂不会发生相对打滑，这种设计也方便后期胎面磨损之后单独更换橡胶层，降低维护成本。从安装边界来看，这款滚轮的整体宽度适配常规的中型脚轮支架安装尺寸，滚轮的外径设计兼顾了越障能力与安装高度要求，外径太小的话，经过地面5毫米以上的凸起就会出现卡滞，外径太大则会抬高整个设备的重心，影响移动过程中的稳定性，当前的外径尺寸可以平稳通过车间常见的地坪伸缩缝、薄型电缆盖板等障碍，同时整体安装高度控制在合理范围内，不会让搭载的设备重心过高。胎面的橡胶邵氏硬度控制在65到70度之间，这个硬度区间的橡胶既不会因为过软导致承重之后形变量过大，增加滚动阻力，也不会因为过硬失去缓冲效果，在环氧地坪、水泥地面、钢板地面这几种工厂常见的行走面上都能保持稳定的滚动性能，不会出现过硬材质在光滑地面打滑的问题。轮毂的安装孔同轴度在建模的时候严格控制在0.05毫米以内，保证滚轮装配之后转动顺畅，不会出现偏心摆动的情况，偏心的滚轮在高速移动的时候会产生周期性的震动，不仅会产生噪音，长期使用还会磨损安装轴与轴承，缩短整个脚轮组件的使用寿命。另外在滚轮的两侧端面，轮毂边缘做了微小的圆角处理，避免装配和搬运过程中尖锐的边角划伤操作人员，

　　也能避免滚轮在碰到侧面障碍物的时候出现边角崩裂的问题。在实际选型匹配的时候，这款滚轮的单轮承重可以覆盖200到500公斤的区间，搭配对应的支架就可以组成不同承重等级的脚轮组件，用在手推台车、移动工作台、轻型自动化设备的行走端都非常合适，相比全硬质的尼龙滚轮，它的缓冲性能更好，噪音更低，不会划伤环氧地坪，相比全橡胶的无轮毂滚轮，它的结构强度更高，承重能力更强，长期使用不会出现轮毂变形的问题。建模过程中对各个配合面的尺寸公差都做了明确的标注，生产的时候可以直接参考模型的尺寸开模或者机加工，不需要再反复调整配合尺寸，橡胶胎的厚度也经过了反复验算，保证在额定承重下，橡胶层的压缩量在合理范围内，不会因为长期压缩出现不可逆的塑性变形，导致滚轮失圆。
