轮式传感检测配套轮体结构设计

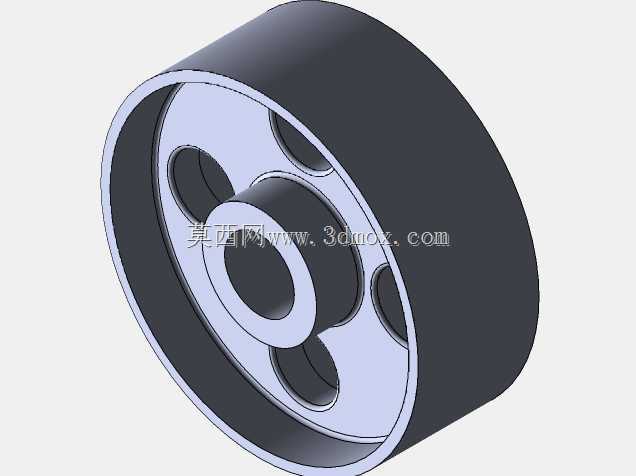

　　该轮体结构主要配套轮式传感检测场景使用，常见于物料输送线的转速检测、位移计数、走料长度计量等工位，可直接压装配套传感元件后安装在输送机架体侧端，与输送皮带、传动辊面或被测物料表面直接接触，依靠接触摩擦力带动轮体转动，内置传感元件即可通过转动圈数换算得到对应的线速度、累计输送长度、转动频次等核心检测参数，在包装生产线、物料分拣线、卷材加工设备上应用十分广泛。从结构设计来看，整体采用同轴回转体布局，外圆柱面做等壁厚设计，保证与被测接触面接触时的受力均匀性，避免长期使用出现偏磨导致检测精度下降；轮体内部采用辐板式减重结构，沿圆周方向均匀开设四个圆形减重孔，在保证整体结构刚性的前提下大幅降低轮体自身转动惯量，减少接触传动时的打滑概率，

　　提升动态检测的响应速度；中心位置设置阶梯式安装轴孔，可适配不同直径的传感输出轴，轴孔与外圆的同轴度公差控制在0.02mm以内，保证转动过程无径向跳动，避免检测数据出现周期性波动。安装边界方面，轮体外径根据常规检测工位的接触行程做适配设计，轮体宽度可覆盖多数输送线的侧边安装空间，安装时无需对原有输送设备做大规模改造，只需配套对应规格的安装支架即可完成固定，轮体端面与支架的预留间隙控制在1-2mm，既避免转动时出现端面摩擦，也可防止杂物卡入转动间隙。设计过程中重点考虑了长期使用的耐磨性能，外圆柱面可根据使用场景选配橡胶包覆层或直接采用金属加工面，金属本体采用45号钢调质处理，表面硬度达到HB220-250，兼顾韧性与耐磨性；

　　内部减重孔的边缘均做R2圆角过渡，避免应力集中导致辐板开裂，中心轴孔位置可根据配套传感轴的形式加工键槽或顶丝孔，保证扭矩传递的可靠性，不会出现轮体与轴相对滑动的情况。在实际选型使用时，可根据被测面的线速度范围匹配对应轮径的规格，线速度较高的场景选用较大外径的轮体降低转动转速，延长内置传感元件的使用寿命，低速高精度检测场景可选用较小外径的轮体提升检测分辨率；安装时需保证轮体轴线与被测运动方向垂直，接触压力调整至轮体无打滑即可，避免压力过大加速轮面磨损或增加传感轴的径向负载。
