卫浴空间多功能洗漱收纳组件结构设计

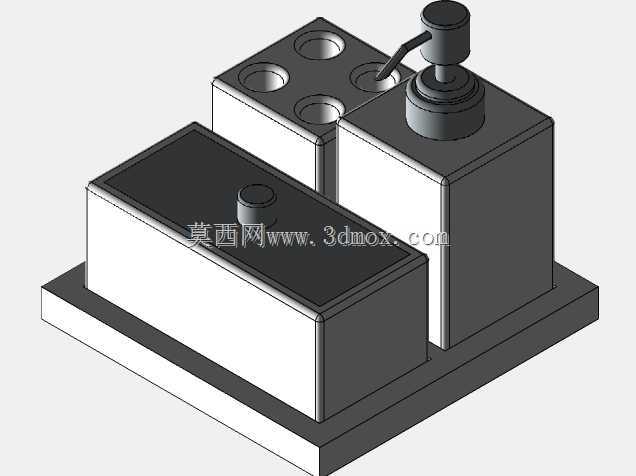

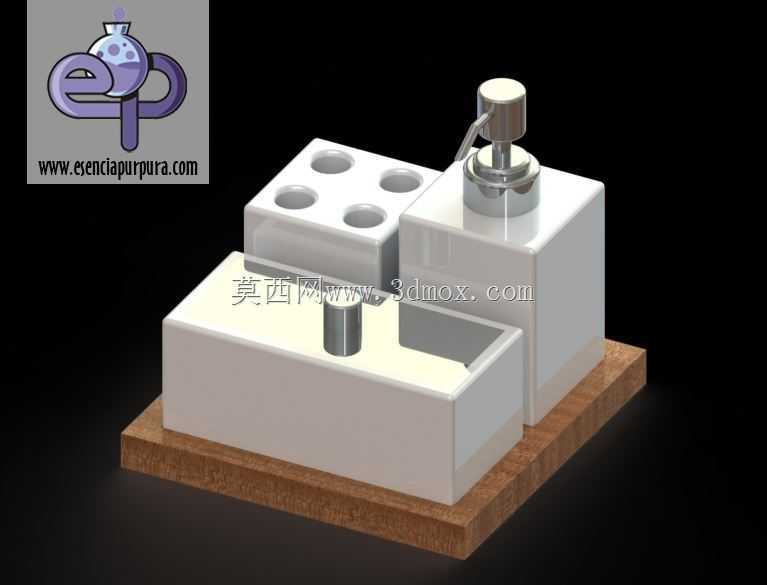

　　这套卫浴组件的设计初衷，是解决小户型卫浴台面上洗漱用品零散摆放、易积水积垢的常见痛点，在做整体卫浴空间三维布局时，台面上的配件如果单独采购适配，往往会出现尺寸不匹配、风格不协调的问题，因此从结构整合的角度做了一体化的设计。整个组件采用分层模块化的结构布局，底部是一体化的承托底座，底座边缘做了2mm的凸起挡水边，台面积水不会顺着底座流到台面下方，日常擦拭清洁时只需要顺着挡水边将积水拢到一侧擦拭即可，降低清洁维护的工作量。底座上方分为两个独立功能区，左侧是多孔位的牙具收纳区，一共设置了四个圆形插孔，孔径适配常规成人电动牙刷、普通手动牙刷以及漱口杯的插放需求，插孔底部做了镂空沥水结构，避免刷具底部长期积水滋生霉菌，

　　插孔旁预留了长条形的置物凹槽，可以放置牙膏、洁面乳这类长条形的洗漱用品，凹槽深度设置为15mm，物品放置后不会因为台面轻微晃动滑落。右侧是集成式的皂液分配模块，采用按压式出液结构，泵头做了隐藏式的管路设计，管路从模块内部连接储液腔，外部没有裸露的软管，避免长期使用后软管沾附皂液积灰的问题，储液腔的容量设置为300ml，满足普通家庭3-5天的洗手液或者洁面皂液使用需求，加液口设置在模块顶部，旋转即可打开加注，不需要将整个模块从底座上取下。整个组件的外形尺寸控制在长220mm、宽120mm、总高150mm的范围内，适配绝大多数常规尺寸的洗手台边角安装空间，安装时不需要在台面上打孔，直接放置即可，底座底部可以粘贴防滑硅胶垫，

　　避免使用按压皂液时组件发生滑移。外观处理上，主体部分采用哑光陶瓷质感的表面处理，和常见的陶瓷洗手盆视觉风格统一，底座采用仿木纹的质感处理，和卫浴空间常见的木纹饰面柜体能形成风格呼应，不会出现配件和整体装修风格脱节的问题。从结构强度角度考虑，主体的壁厚设置为3mm，采用均匀壁厚设计，避免注塑生产时出现缩痕、翘曲的问题，各个功能模块之间采用卡扣式连接，不需要额外的紧固件，后期如果某个模块出现损坏，可以单独拆卸更换，不需要整体替换整套组件，降低使用成本。在实际的卫浴场景应用中，这套组件可以将台面上零散的牙具、皂液、小型洗漱用品全部整合收纳，释放台面的可用空间，同时一体化的结构减少了零散配件之间的卫生死角，

　　日常清洁的工作量比零散摆放配件降低60%以上。设计过程中也考虑了不同使用场景的适配性，如果是公共卫浴场景，可以将左侧的牙具收纳区替换为置物格，放置一次性洗漱用品，皂液模块可以更换为大容量的储液腔，满足高频次的使用需求；如果是家用儿童卫浴场景，可以将插孔的孔径做适配调整，放置儿童牙具，同时将皂液泵头的按压力度调低，方便儿童自主按压使用。整个组件的安装边界没有额外的突出结构，所有边角都做了R3的圆角处理，避免日常使用时磕碰受伤，尤其是有儿童的家庭，圆角处理可以大幅降低磕碰带来的伤害风险。从三维建模的角度来看，整个模型的结构拆分清晰，各个零件的配合公差都按照常规注塑件的配合标准设置，卡扣的配合量设置为0.2mm，既保证安装后的连接牢固度，又不会出现安装拆卸困难的问题，沥水孔的尺寸设置为8mm，既保证沥水效率，又不会因为孔洞过大导致小物件掉落。
