便携式熔断器座电流分配组件结构设计

　　这款电流分配式熔断器座主要面向低压直流配电场景设计，常见于通讯基站后备电源、工业控制柜二次回路、小型光伏离网系统的支路保护环节，核心作用是在单路大电流输入的基础上，拆分出多路带熔断保护的输出支路，避免单支路过载故障波及整条供电链路。从实际使用场景来看，这类组件常安装在机柜内部的DIN导轨或者安装板上，输入侧接入主电源母线，输出侧分别连接不同的负载支路，每一路输出都对应独立的熔丝安装位，当某一回路出现过流、短路情况时，对应位置的熔丝会快速熔断切断回路，不会影响其他支路的正常供电，大幅降低故障排查与恢复的时间成本。

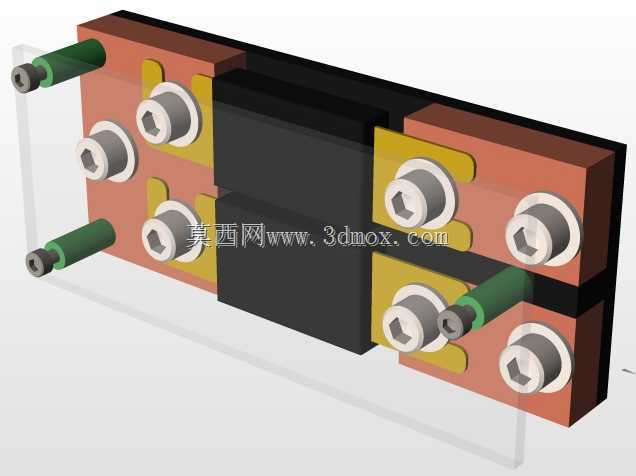

　　从结构设计逻辑来看，组件采用对称双列布局，主体绝缘基座采用耐温阻燃的工程塑料材质，将导电部分完全包裹在绝缘腔体内部，仅露出接线端与熔丝安装位，避免带电部件裸露带来的触电、短路风险。两侧的红棕色安装板为绝缘固定结构，上面预留了内六角安装孔位，既可以通过螺栓将整个组件固定在安装平面上，也可以作为熔丝压盖的锁紧结构，更换熔丝时只需松开对应位置的内六角螺丝，即可掀开压盖取出失效熔丝，操作时不需要完全拆卸整个组件，维护便捷性较好。中间的黑色主体部分为汇流腔，内部集成了主输入汇流排，将输入侧的大电流均匀分配到各个熔丝支路，汇流排采用紫铜镀锡处理，降低接触电阻的同时提升抗氧化能力，避免长期大电流工作出现温升过高的问题。

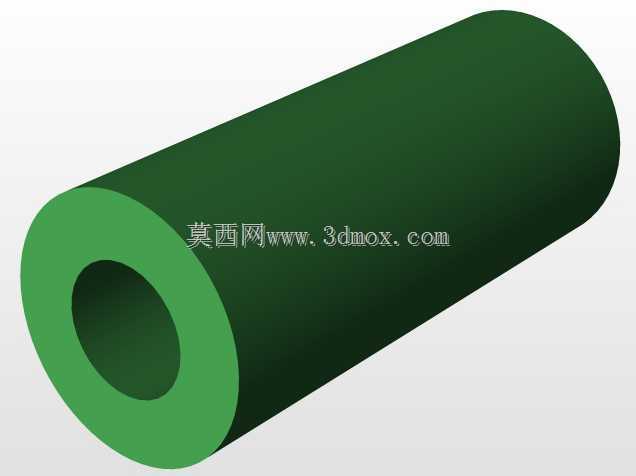

　　接线端采用绿套绝缘的圆柱接线柱结构，输入与输出接线柱分别布置在组件的两端，接线柱内部为铜质导电芯，外部的绿色绝缘套延伸至基座内部，避免接线时导线铜丝外露与相邻回路发生短接。每个熔丝位都对应独立的黄色绝缘隔层，将相邻的熔丝安装位完全隔开，即使某一熔丝熔断时产生电弧，也不会波及相邻的回路，提升极端故障下的安全性能。从安装边界来看，组件整体为长方体结构，安装时需要预留的空间除了本体长宽高尺寸外，还需要在接线端一侧预留至少30mm的导线弯折与接线操作空间，在熔丝安装面一侧预留不小于20mm的操作空间用于更换熔丝，安装孔位的间距与同规格的常规熔断器座保持兼容，可以直接替换原有同类型产品，不需要重新在安装板上打孔，适配现有机柜的改造升级需求。

　　在功能特性上，这款组件将汇流排与熔断器座集成在一起，相比传统的独立熔断器加外接汇流排的接线方式，减少了接线节点数量，每减少一个接线节点就降低了一处接触不良、发热的故障点，同时整体结构更加紧凑，占用机柜内部的安装空间更小。每个支路的熔丝可以根据对应负载的额定电流单独选配，不需要统一匹配主回路的熔丝规格，不同功率的负载可以灵活配置对应电流等级的熔丝，保护精度更高。导电部件的连接部位都采用了防松设计，内六角锁紧结构可以提供足够的压紧力，即使在有轻微振动的设备场景下使用，也不会出现接线松动的问题，适配车载设备、移动式工控设备等存在振动的使用环境。绝缘基座的爬电距离与电气间隙都符合低压配电的相关安全要求，在额定工作电压下不会出现击穿、爬电的问题，长期工作的可靠性有充足保障。
