传感器安装支座的实体结构设计

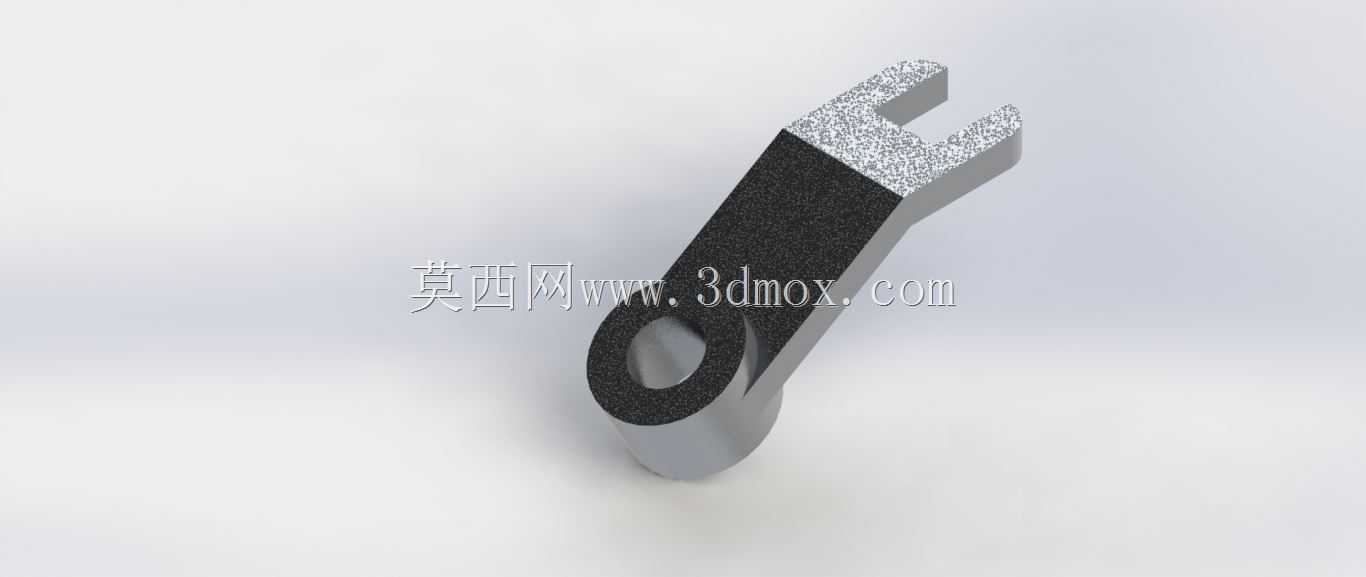

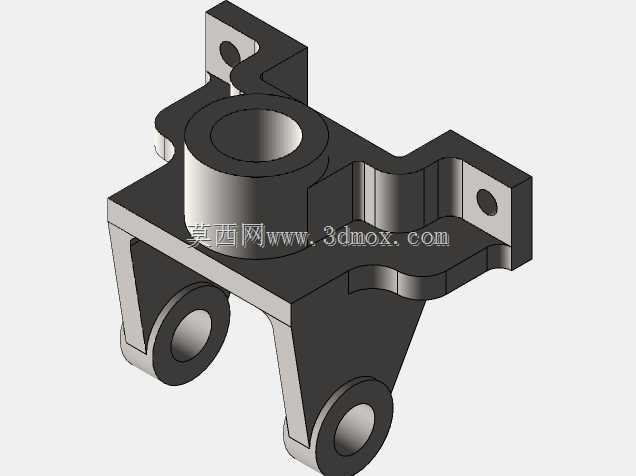

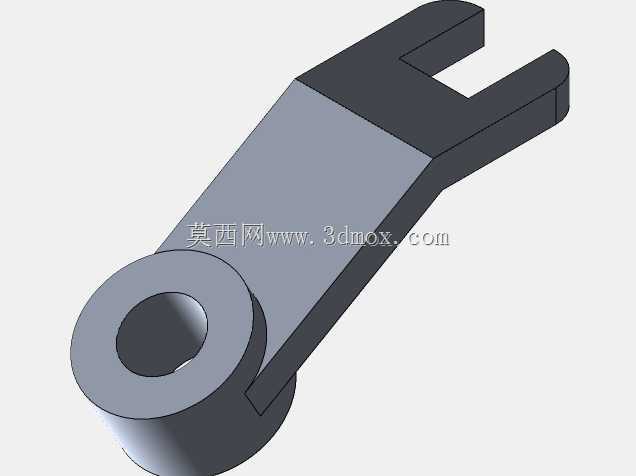

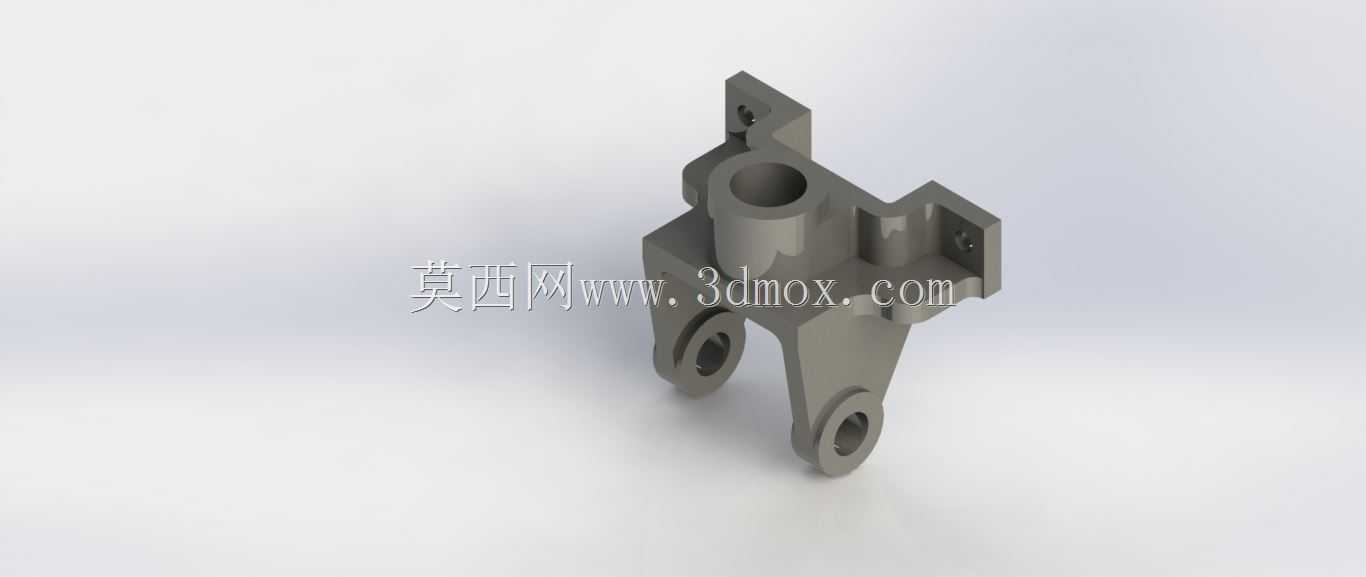

　　这个零件属于典型的小型安装支撑类构件，整体采用一体化实体结构，没有额外的装配拆分，适合在紧凑空间内完成定位、支撑与连接任务。从结构布局看，主体中部设置竖向筒状孔位，可用于穿装杆件、导向轴或传感器探测端，孔壁保留足够壁厚，能够承受侧向偏载与轻微振动，避免薄壁部位在长期使用中出现变形。下部延伸出两支带孔支耳，孔位轴线相互平行，可通过销轴、螺栓或铰接件与外部机构连接，使支座具备摆动、悬挂或随动安装的能力。上部两侧伸出带安装孔的翼板，用于将整个构件固定在机架、墙板或设备基座上，形成稳定的受力传递路径。

　　在实际设备中，这类构件常见于检测工位、物料定位机构、轻载联动装置以及传感器固定场景。它既可以作为接近开关、光电元件或机械触杆的承载座，也可以作为小型连杆机构中的中间铰接件。由于支耳、主孔和翼板分别承担不同方向的载荷，设计时需要重点关注各孔位之间的位置度与同轴度。若支耳孔不同轴，销轴装入后会产生别卡，运动过程中容易磨损并带来附加阻力；若上部安装面与主孔轴线不垂直，则会导致传感器或导杆安装偏斜，直接影响检测精度与动作稳定性。

　　建模过程中，主体块体应先确定主孔中心高度和支耳孔中心距，再根据外部安装边界确定翼板宽度与厚度。圆角过渡不能只从外观角度处理，而应结合应力集中位置设置：支耳与主体连接处、翼板根部以及筒体底部都是受力薄弱区，适当加大圆角可降低裂纹风险。孔端建议保留倒角，既方便销轴和紧固件导入，也能减少锐边对装配人员的划伤。零件底部支撑面需要保证平整，与安装基面贴合后不应出现翘动；若用于频繁摆动的工况，支耳孔区域可在后续工艺中增加衬套或进行表面强化，以提高耐磨寿命。

　　从安装边界看，该结构占用空间较小，上部翼板提供水平固定点，下部支耳提供铰接点，中部筒体提供轴向导向或检测通道，三者组合后能在有限区域内完成多重功能。设计时还需核对螺栓头、螺母与销轴的装入空间，避免工具操作路径被相邻筋板遮挡。对于需要轻量化的场合，可在非受力面去除冗余材料，但不能削弱主孔周围和支耳根部的承载截面。整体而言，该构件虽然形状不复杂，却集中体现了机械支座设计中定位、连接、导向和强度校核的基本要求。
