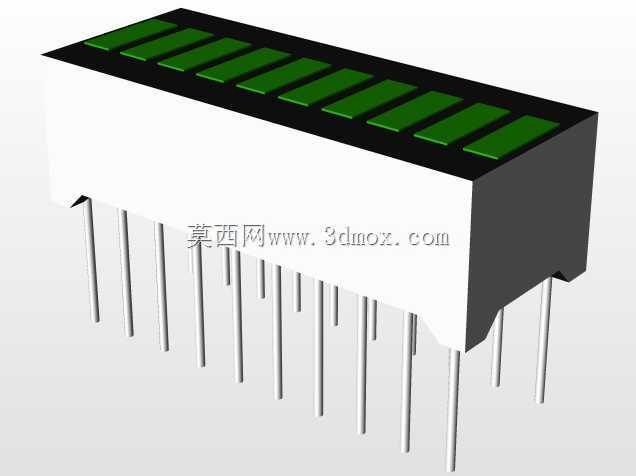

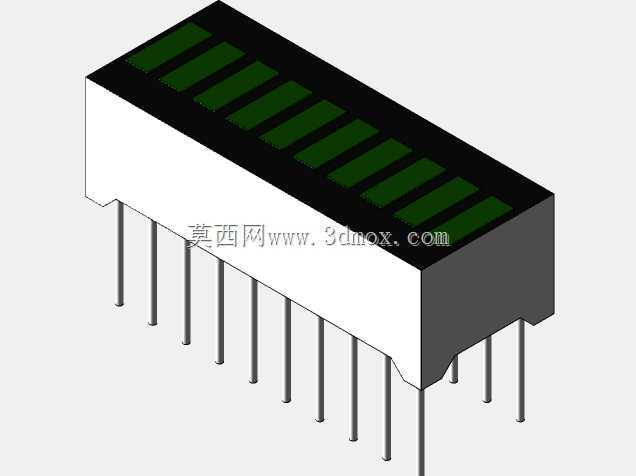

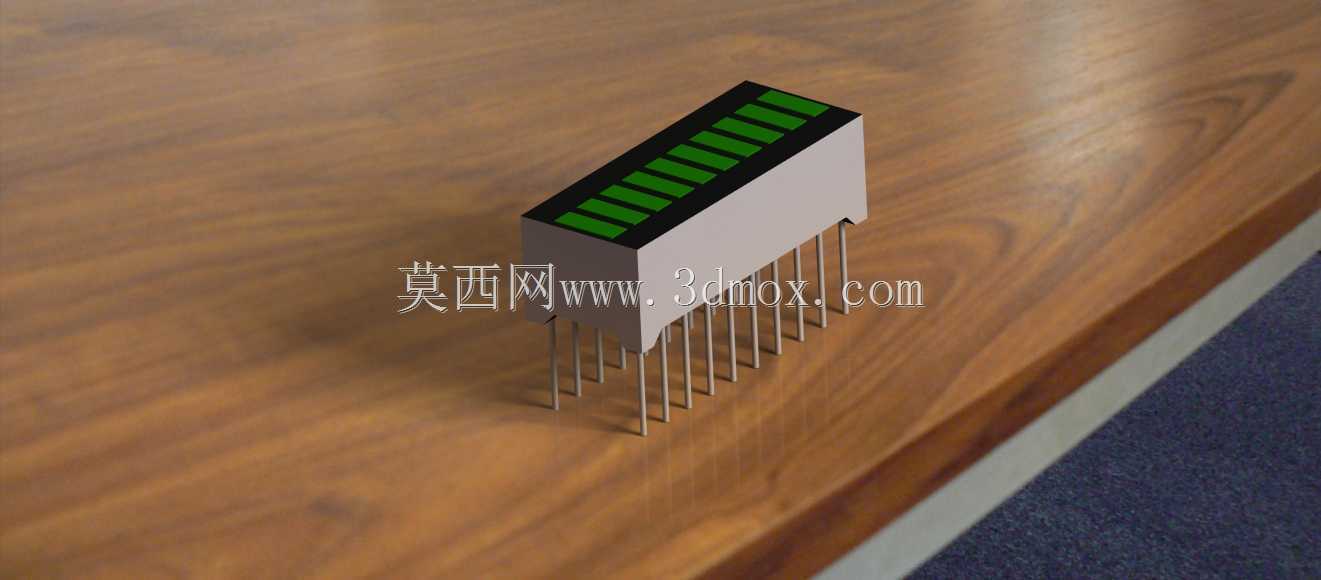

十段式绿色发光条线性电平指示器件

　　在音频调音台、功放面板、工业模拟量仪表、电源负载指示、电池电量条这类需要直观呈现连续模拟量变化的设备里，这类十段线性光条的使用频率非常高。和单只数码管只能呈现数字不同，它把十枚长方形绿色发光芯片沿长度方向一字排开，每一段对应一个比较电平，随着输入电压升高，点亮的段数从一端向另一端逐段递增，形成一条不断伸长的绿色亮带，操作人员扫一眼就能判断信号峰值、负载占比、液位高度或者电池剩余容量，不需要去认读跳动的数字，在光线嘈杂的车间、演出现场这类场景里辨识度远高于数字屏。

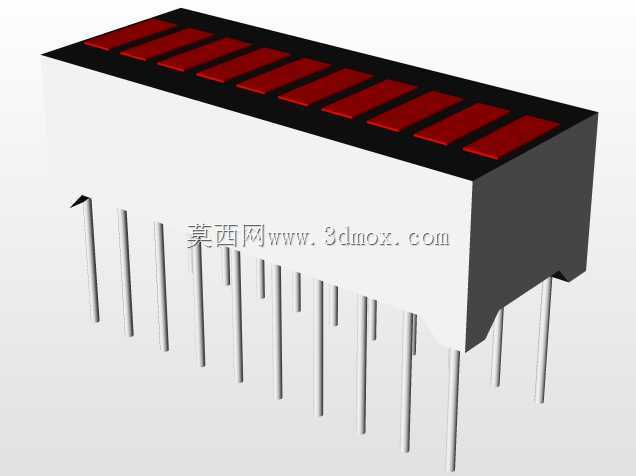

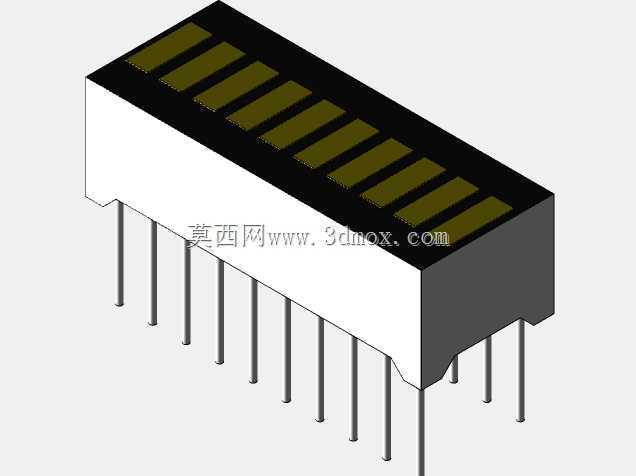

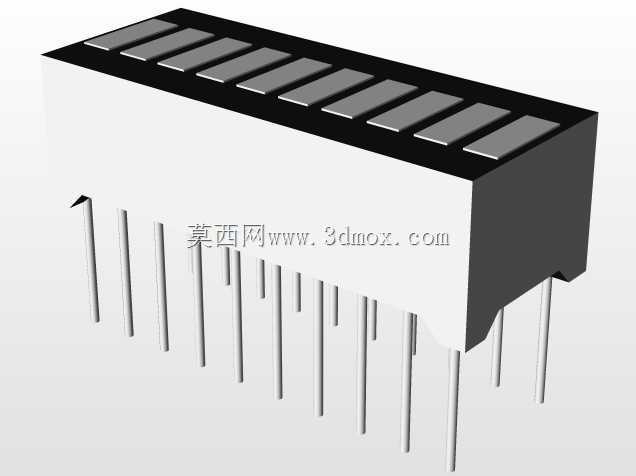

　　从结构设计上看，器件采用一体化深色环氧塑封外壳，内部十颗发光芯片通过键合丝分别连接到两侧引出的直插引脚上，引脚按标准2.54mm网格间距双排排布，可以直接插装在通用印刷电路板上，也能配合IC座做可拆卸安装。发光窗口表面做了漫反射处理，相邻两段之间保留黑色隔光筋，避免某一段点亮时光线串到相邻区域造成拖影，即使在斜向视角下也能清晰数出已点亮的段数。外壳顶面为平整矩形，发光区沿长边居中布置，四周留出足够的塑封封边，在面板开窗安装时可以直接贴合面板背面，不需要额外加遮光衬垫。

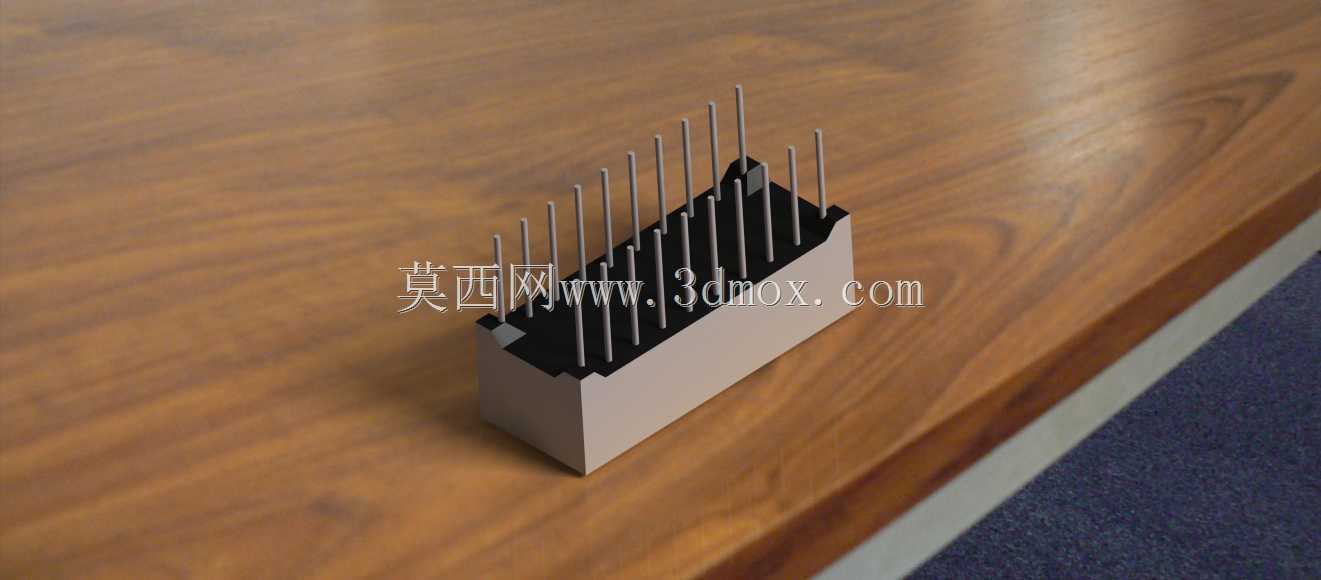

　　建模时需要重点把控几个安装边界：引脚中心距、本体长宽高、发光区到引脚端面的距离，以及引脚伸出本体后的成型角度。双排引脚并非完全垂直，靠近本体根部有一小段平直区再向外微张，方便插件时导向，同时保证焊接后器件与板面之间留出微小缝隙，避免波峰焊时热量积聚顶坏塑封体。发光段的每一段长宽、段间距都要严格对应实物比例，否则在做面板装配校验时，面板上的丝印刻度会和发光段错位。

　　这类器件通常和电压比较器阵列、电阻分压网络配合使用，外围电路把连续模拟电压拆分成十个阈值，逐级驱动对应段点亮。在做整机三维布局时，要把它和旁边的旋钮、按键、数码管保持合理间距，发光面突出面板高度一致，避免高低错落影响操作观感；焊接波峰面一侧要预留足够的走线空间，十根信号线加上公共端，走线数量不少，布局时提前规划扇出方向能大幅减少后期改板的工作量。
