电动遥控F22航模拼装结构设计

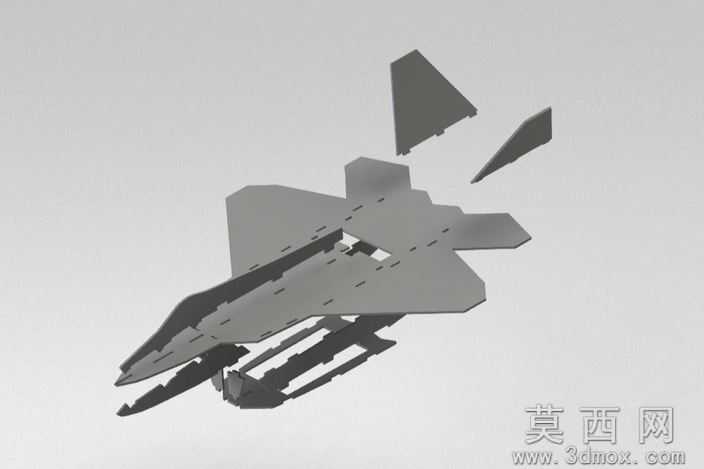

本作品为电动遥控F22像真航模的三维结构设计，整体围绕低成本拼装航模的制作需求展开建模工作，建模过程中充分考虑了泡沫板材切割加工的工艺特性，将整机所有零部件拆解为适配7毫米厚度Depron泡沫板材的独立切片结构，每一个零件的轮廓都经过精准的尺寸校准，既保证拼接后能够完整还原F22隐身战斗机的气动外形特征，包括菱形机头、倾斜双垂尾、翼身融合布局等标志性外观细节，也预留了标准电子设备的安装位，能够适配2800Kv无刷电机、3S 1000mAh锂聚合物电池以及两个9g规格舵机的安装空间。建模阶段对每一处拼接卡扣的位置、插接深度都做了参数化调整，确保零件裁切后无需复杂打磨即可通过胶水粘接完成总装，降低手工制作的难度。结构设计上兼顾了航模的飞行强度与轻量化需求，机身主体采用层板拼接的承力结构，机翼与尾翼部分做了减重镂空处理，在保证飞行过程中结构不易形变的前提下尽可能降低整机起飞重量。气动外形的曲面处理参考了真实F22战机的翼型数据，对机翼前缘后掠角、水平尾翼的安装角度、垂尾的外倾角度都做了适配航模飞行特性的优化，既保留像真外观的辨识度，也能保证低速飞行状态下的稳定性与操控响应灵敏度。整机的设备舱布局经过合理规划，电调、电池、接收机的安装位置都做了重心配平考量，能够让组装完成后的航模无需额外调整配重即可达到理想的重心位置，降低新手玩家的调试门槛。所有零件的拆分排版都适配常规激光切割或者手工热线切割的加工要求，没有复杂的曲面倒扣结构，每一个零件都可以从平面板材上直接裁切获得，非常适合航模爱好者自行制作加工。
